sw装配体怎么添加特征

在 ‌SOLIDWORKS 装配体‌ 中添加特征，主要通过 ‌装配体特征（Assembly Features）‌ 实现。这些特征直接作用于装配体中的零部件，而非单独修改某个零件文件。以下是关键方法和操作步骤：

‌可添加的装配体特征类型‌

根据官方文档，SOLIDWORKS 支持以下装配体特征 ‌‌

‌孔（Holes）‌

‌切除（Cut）‌

‌圆角（Fillet）‌

‌倒角（Chamfer）‌

‌焊缝（Weld）‌

‌阵列（Pattern）‌

‌皮带/链条（Belt/Chain）‌

⚠️ 注意：‌不能直接将库特征添加到装配体本身‌，但可在编辑零部件时添加 ‌‌

‌常用装配体特征添加步骤‌


‌1. 添加孔（如安装孔）‌

在装配体中，选择要打孔的零部件平面。

点击 ‌【特征】工具栏 → 【简单直孔】或【异型孔向导】‌，或依次点击 ‌【插入】→【装配体特征】→【孔】‌ ‌‌

在 PropertyManager 中设置孔类型、尺寸、深度等。

在 ‌【特征范围】‌ 中指定该孔影响的零部件（可多选）。

点击 ‌✓‌ 完成。

💡 ‌提示‌：使用 ‌【孔系列】‌ 功能可在多个零部件上自动生成一组孔，并自动匹配螺栓 ‌‌

‌2. 添加圆角或倒角‌

选择要处理的边线或面。

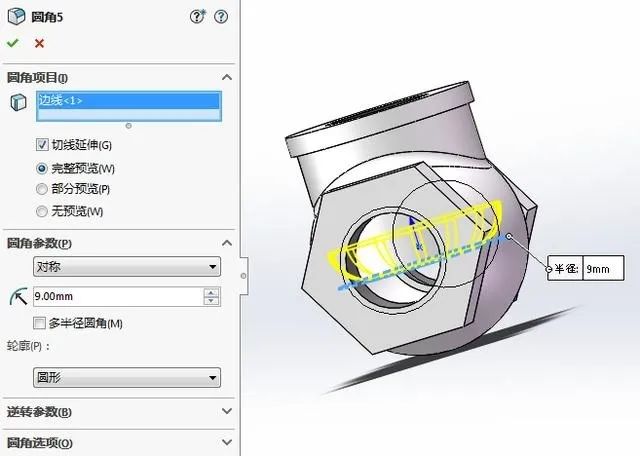

点击 ‌【圆角】‌ 或 ‌【倒角】‌（位于特征工具栏），或通过 ‌【插入】→【装配体特征】→【圆角/倒角】‌ ‌‌

设置参数，在 ‌【特征范围】‌ 中选择受影响的零部件。


确认生成。

‌3. 镜像装配体特征‌

打开包含目标装配体特征的装配体。

点击 ‌【装配体】选项卡 → 【镜像】‌，或 ‌【插入】→【装配体特征】→【镜像】‌ ‌‌

选择镜像平面（如基准面或零件面）。

选择要镜像的装配体特征（如孔、圆角等）。

指定影响范围，点击 ‌✓‌ ‌‌

‌4. 创建阵列（线性/圆周等）‌

先创建一个基础装配体特征（如孔）。

点击 ‌【线性阵列】‌ 或 ‌【圆周阵列】‌（在特征工具栏或 ‌【插入】→【装配体特征】‌ 下）‌‌

设置阵列方向、数量、间距等参数。


指定阵列作用的零部件 ‌‌

‌其他高级方式‌

‌编辑零部件模式下添加特征‌

可在装配体环境中右键某零部件 → ‌【编辑零部件】‌，然后使用所有零件建模功能（如拉伸、旋转、圆角等），此时生成的特征会关联到该零件，并可引用其他零部件几何体 ‌‌

‌使用智能零部件‌

创建包含关联零件和特征的“智能零部件”，插入装配体时自动带入相关组件和特征 ‌‌

‌注意事项‌

装配体特征 ‌不能应用于 Toolbox 标准件‌ ‌‌

所有装配体特征均记录在 ‌FeatureManager 设计树‌ 的 ‌【装配体特征】‌ 文件夹下，便于编辑或删除 ‌‌

如需详细操作演示，可参考官方帮助文档：SOLIDWORKS 装配体特征帮助 ‌‌
