sw装配体中草图怎么独立出来编辑

在 SolidWorks（SW）装配体中将草图‌独立出来编辑‌，通常是指将某个零件上的草图从装配体上下文中分离，使其可在不依赖装配体环境的情况下单独修改。根据公开资料和当前版本（2026年）的功能，以下是几种常用方法：

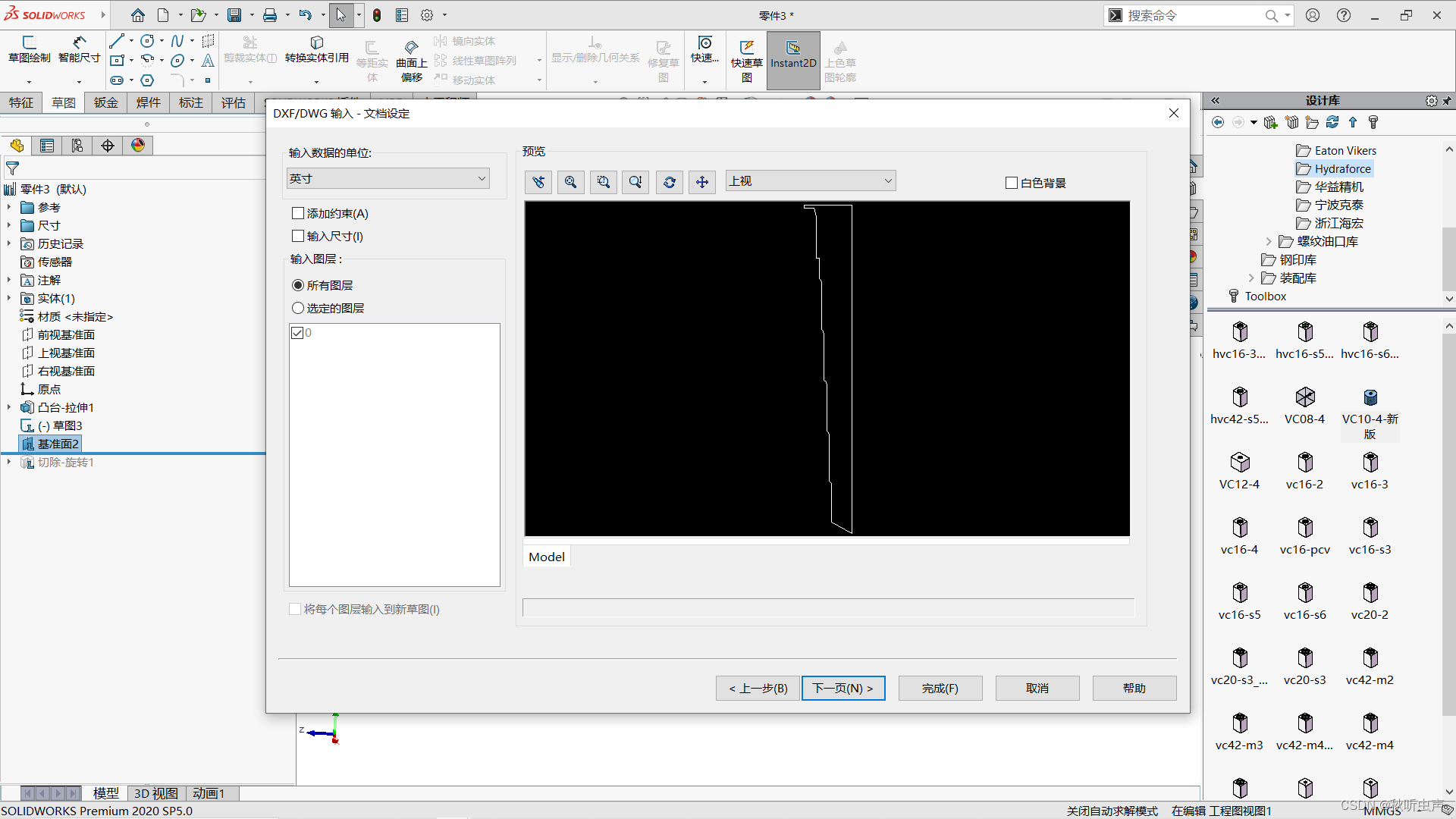

‌核心操作步骤‌

‌进入零件编辑模式‌

在 FeatureManager 设计树中右键点击目标零件 → 选择 ‌“编辑零件”‌（或双击零件）‌‌

‌编辑草图‌

在设计树中找到该草图 → 右键点击 → 选择 ‌“编辑草图”‌（或直接双击草图）‌‌

‌保存为独立文件（如需完全独立）‌

若希望该草图所属的零件不再与原装配体关联（即“独立出来”），可使用 ‌“使之独立”‌ 功能：

在装配体中右键点击该零件（或按住 Ctrl 选择多个）。

点击 ‌“使独立”‌。

在另存为对话框中输入新文件名 → 点击 ‌“保存”‌‌‌


此操作会创建该零件的新副本，装配体引用新文件，原文件保持不变。

‌注意事项‌

‌派生草图不可直接编辑实体‌

若草图是通过 ‌“插入 > 派生草图”‌ 从其他草图复制而来，则其内容受原始草图控制，无法直接添加或删除几何体，但可移动或标注尺寸。如需完全独立，需在派生草图上右键 → ‌“解除派生”‌‌‌

‌避免外部参考干扰‌

在装配体中编辑草图时，建议关闭不必要的外部参考（如其他零件的边线），可通过 ‌“显示/删除几何关系”‌ 工具管理约束‌‌

‌临时隐藏干扰零件‌

复杂装配体中，可右键点击无关零件 → ‌“隐藏”‌，以提升操作清晰度‌‌

‌总结‌

要“独立出来编辑”装配体中的草图，关键在于：

‌进入零件编辑环境‌；

‌直接编辑草图‌；

如需彻底分离，使用 ‌“使之独立”‌ 创建独立零件文件。

更多操作细节可参考官方帮助文档：SOLIDWORKS 2026 帮助 - 编辑零件。
