在 ANSYS 中对芯片进行热力学（热）分析，主要通过 稳态热分析 和 瞬态热分析 来模拟芯片在工作状态下的温度分布与变化。根据公开资料，结合当前主流做法（截至2026年），以下是标准流程：核心步骤概览
1. 模型准备与导入
2. 材料属性设置
3. 热源定义（芯片发热）
4. 边界条件设置（对流、辐射等）
5. 网格划分
6. 求解设置（稳态 / 瞬态）
7. 结果后处理
详细操作流程

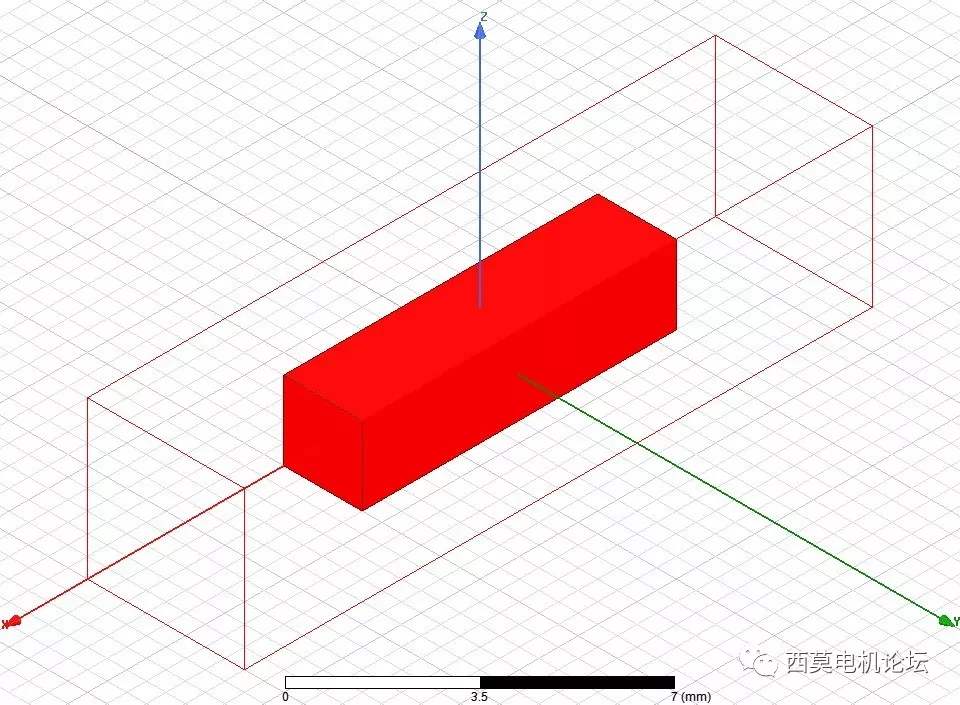

1. 模型准备与导入
从 CAD 软件（如 SolidWorks）导出 STEP 或 IGES 格式 的芯片+PCB+散热器模型。
导入 ANSYS Workbench 或 Icepak 后，检查单位一致性（建议统一设为米）
简化模型：移除螺丝孔、倒角等非关键特征，保留芯片、铜箔、散热片等关键部件
2. 材料属性设置
在 Engineering Data（Workbench）或 Materials Panel（Icepak）中设置：芯片（Silicon）：导热系数 ≈ 150 W/(m·K)
PCB 基材（FR-4）：导热系数 ≈ 0.3–0.5 W/(m·K)
铝散热器（Aluminum）：导热系数 ≈ 200–230 W/(m·K)
空气：使用默认属性即可
⚠️ 注意：瞬态分析需同时输入 密度 和 比热容；稳态分析仅需 导热系数
3. 热源定义（芯片发热）
若已知芯片总功耗（如 20W），计算体积热源：Internal Heat Generation=总功率
芯片体积[W/m
]Internal Heat Generation=
芯片体积
总功率[W/m
]
例如：芯片尺寸 0.015×0.015×0.005 m³，体积 = 1.125e-6 m³，则：/
1.𝑒−
≈,, W/m
:𝑚𝑙−𝑐𝑖𝑡𝑎𝑡𝑖𝑜𝑛𝑟𝑒𝑓=""𝑎𝑝𝑝𝑒𝑎𝑟𝑎𝑛𝑐
𝑒="𝑎𝑔𝑔𝑟𝑒𝑔𝑎𝑡𝑒𝑑"𝑑𝑎𝑡𝑎="𝑐𝑖𝑡𝑎𝑡𝑖𝑜𝑛𝐿𝑖𝑠𝑡"
20/1.125e−6≈17,777,778W/m:ml−citationref="3"appearance="aggregated"data="citationList"
在 ANSYS 中操作：选择芯片实体 → 右键 Assign Power（Icepak）或点击 Internal Heat Generation（Workbench）
4. 边界条件设置
对流换热：选中散热器或 PCB 表面 → 设置 Convection
对流系数 h：自然对流取 5–25 W/(m²·K)，强制对流（带风扇）取 50–500 W/(m²·K)
环境温度通常设为 25℃ 或 50℃（依场景而定）
辐射（高温场景必开）：开启 Radiation，发射率 ε：铝哑光面 ≈ 0.5，塑料 ≈ 0.8
接触热阻（可选但重要）：芯片与散热片之间若用导热硅脂，可设接触热阻 ≈ 0.001 m²·K/W

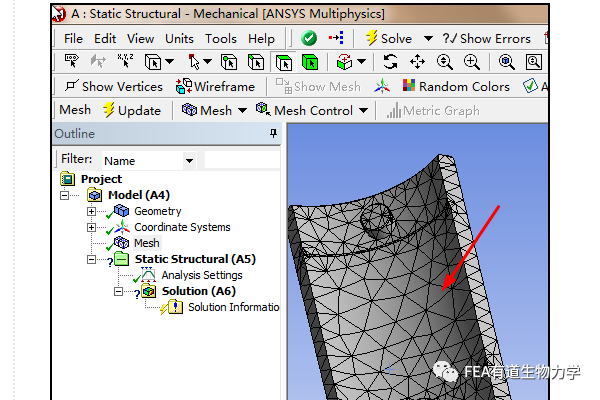

5. 网格划分
发热区域（芯片、热管）：网格尺寸设为 0.2–0.5 mm
非关键区域：可设为 2–5 mm
使用 四面体主导网格（适合复杂结构）
检查网格质量：Aspect Ratio <
Skewness < 0.8

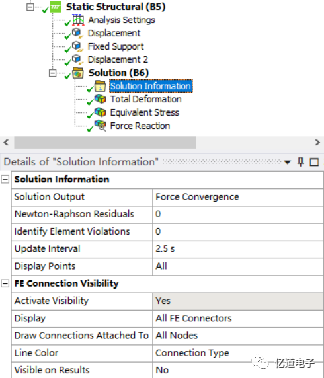

6. 求解设置
稳态热分析（Steady-State Thermal）：适用于长期运行温度评估
默认求解器即可，残差设为 1e-6
瞬态热分析（Transient Thermal）：适用于开机温升、脉冲功耗等场景
设置时间步长（如总时长 100s，步数 100）
可耦合稳态结果作为初始条件
💡 推荐流程：先做稳态分析，再将结果作为瞬态分析的初始条件，提升收敛速度
7. 结果后处理
查看 温度云图（Temperature Contour），识别最高温点
检查是否超过芯片耐受温度（通常 < 85℃）
导出关键数据：最高温度、平均温度、热流密度等
可生成报告或温度随时间曲线（瞬态分析）
软件选择建议
ANSYS Workbench：适合结构-热耦合、封装级分析（如回流焊、热应力）
ANSYS Icepak：专为电子散热设计，操作更直观，适合 PCB、芯片级热仿真
参考资料
使用Ansys Workbench对带芯片PCB进行热分析（2025）
【热分析】Ansys WorkBench 芯片散热分析（上）（2021）
ANSYS热仿真怎样快速入门？Icepak使用全流程（2026）
ANSYS热分析怎样做？电子产品温度场仿真详细步骤（2026）
ANSYS Icepak热仿真怎么做？电子产品散热分析全流程（2026）
如需具体操作视频，可参考：手把手教学!ANSYS Workbench热仿真全流程
