ansysmechanical结果导出

在 ‌ANSYS Mechanical‌ 中导出仿真结果，有多种方式，适用于不同场景（如单个结果、批量导出、节点坐标、云图等）。以下是基于最新公开资料整理的主流方法：

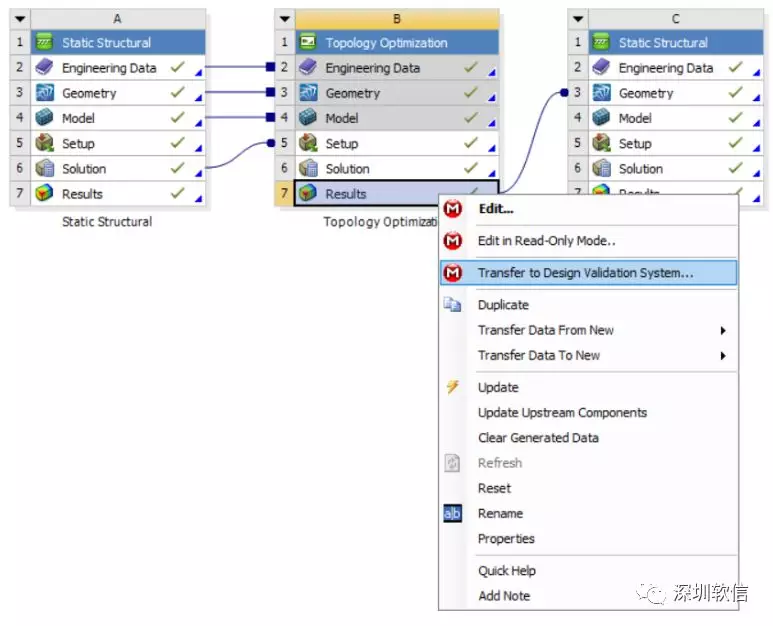

‌一、常用手动导出方式‌

‌导出结果数据（如位移、应力）到文本文件‌

在左侧结构树中右键点击已评估的结果（如 Total Deformation 或 Equivalent Stress）。

选择 ‌Export‌。

设置文件路径、格式（推荐 ‌CSV‌ 或 ‌TXT‌），勾选 ‌Include Headers‌ 以保留列名。

点击 ‌Save‌ 完成导出 ‌‌

‌包含节点坐标信息‌

默认导出可能不包含坐标，需提前设置：

进入 ‌File > Options > Export‌。

将 ‌Include Locations‌ 改为 ‌Yes‌ ‌‌


‌导出路径（Line Path）结果‌

创建路径：‌Solution → Insert → Path → Line Path‌。

定义路径起点和终点后，右键该路径 → ‌Export‌ ‌‌

‌导出表格数据（Table）‌

插入表格：‌Solution → Insert → Table‌。

添加所需节点/单元 → 右键表格 → ‌Export‌ ‌‌

‌二、自动化/批量导出方法‌

‌1. 使用 Python 脚本批量导出结果‌

适用于大量结果或载荷步的自动处理。

‌单个结果导出示例代码‌：

python


import clr

clr.AddReference("Ansys.UI.Toolkit")

from Ansys.UI.Toolkit import *

result = Tree.FirstActiveObject

if result:

result.ExportToTextFile("D:\\output.txt")

else:

print("请先选择结果对象")

‌批量导出所有结果‌：

弹出文件夹选择对话框。

遍历 Solution 下所有子结果对象，自动命名并导出为 .txt 或 .csv ‌‌

‌封装为自定义按钮‌：


将脚本保存到 ‌Automation → User Buttons‌，实现一键导出 ‌‌

‌2. 使用 APDL 命令流（适用于多载荷步）‌

在 Workbench 中启用 ‌Save MAPDL_db = Yes‌。

转换到 ‌Mechanical APDL‌ 界面。

使用 /post1 和 *VWRITE 等命令循环读取每步结果并写入文件 ‌‌

‌三、注意事项‌

‌文件格式选择‌：CSV 更适合 Excel/MATLAB 后处理；TXT 适合自定义读取。

‌数据量控制‌：避免导出整个模型，可先用 ‌Named Selection‌ 限定区域 ‌‌

‌单位一致性‌：确保导出数据单位与后续分析工具匹配 ‌‌
