ansys鼠标画矩形

在 ANSYS 中使用鼠标绘制矩形，主要取决于所使用的模块（如 Workbench、SpaceClaim 或 Classic ANSYS）。以下是主流方式的简明操作指南：

‌1. ANSYS Workbench + DesignModeler / SpaceClaim‌

适用于几何建模，推荐使用 ‌SpaceClaim‌（界面更直观）或 ‌DesignModeler‌。

‌进入草图环境‌：

在模型树中选中一个基准面（如 XYPlane）。

点击顶部菜单栏的 ‌Sketching‌ → 进入草图模式。

‌绘制矩形‌：

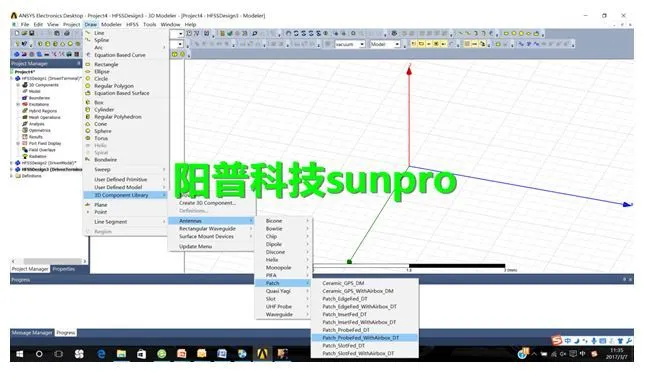

在草图工具栏中点击 ‌Rectangle（矩形）‌ 工具。

‌鼠标操作‌：

在图形窗口中点击一个角点（会显示“P”表示原点）。

拖动鼠标至对角位置，再次点击完成矩形绘制 ‌‌

‌尺寸标注‌：

点击 ‌Dimensions‌ → 选择矩形边线，输入具体数值（如长度 60mm、高度 40mm）‌‌


‌退出草图并拉伸为实体‌：

点击 ‌Modeling‌ 返回建模环境。

选择 ‌Extrude‌，指定拉伸深度（如 30mm），点击 ‌Generate‌ 生成 3D 实体 ‌‌

‌2. ANSYS SpaceClaim（推荐新手）‌

操作更依赖鼠标拖拽，适合快速建模：

‌绘制矩形‌：

直接点击工具栏 ‌Rectangle‌ 工具。

鼠标在绘图区点击并拖动，形成矩形 ‌‌

‌输入精确尺寸‌：

绘制后，底部会出现尺寸输入框。

‌注意‌：输入边长后按 ‌Tab‌ 键切换到下一个输入项，‌不要按 Enter‌ ‌‌

‌拉伸为实体‌：


选中矩形 → 点击 ‌Pull‌ 工具 → 拖动或输入拉伸深度即可生成 3D 实体 ‌‌

‌3. ANSYS Classic（APDL 命令方式）‌

若使用命令流（如 /PREP7），可通过 BLC4 命令绘制矩形：

apdl

BLC4,XCORNER,YCORNER,WIDTH,HEIGHT,DEPTH

例如：BLC4,0,0,10,5,0 在 XY 平面绘制 10×5 的矩形面 ‌‌

⚠️ 注意：Classic ANSYS 主要用于网格划分和求解，‌不推荐用于复杂几何建模‌；Workbench + SpaceClaim 是当前主流。

总结建议

‌日常建模‌：使用 ‌ANSYS Workbench + SpaceClaim‌，鼠标操作直观高效。

‌精确控制‌：结合 ‌Dimensions‌ 输入尺寸，确保准确性。

‌学习资源‌：可参考 ANSYS Workbench 零基础入门教程 ‌‌

如有具体版本（如 2024 R1），可进一步说明操作差异。
