ansys如何约束一个圆环绕一根轴转

在 ANSYS 中约束一个圆环绕一根轴旋转，需根据分析类型（如模态、静力学、转子动力学等）和建模环境（经典 ANSYS 或 Workbench）选择合适的约束方式。以下是主流方法：

‌一、ANSYS Workbench 环境（推荐）‌

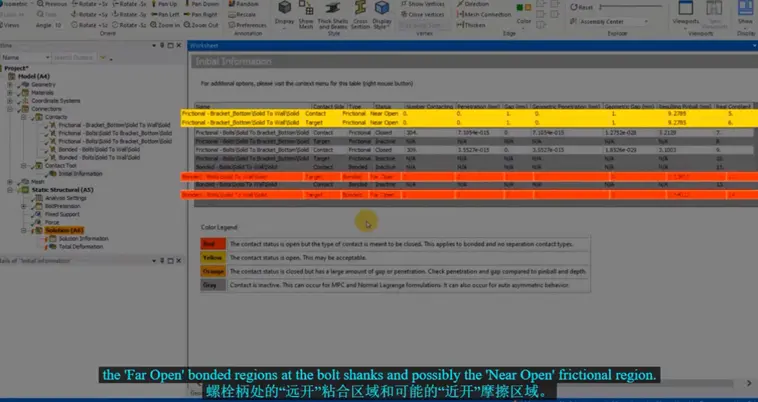

在 ‌Mechanical‌ 模块中，主要通过以下约束实现圆环绕轴旋转：

‌固定约束（Fixed Support）‌

完全限制所有自由度（平移和转动），适用于模拟圆环与轴刚性连接或完全固定的情况。

‌操作路径‌：右键 Supports → 插入 Fixed Support → 选择圆环内表面或端面。

‌转动约束（Rotational Support）‌

允许绕指定轴旋转（Rx），但限制径向平移（Uy, Uz）和轴向平移（Ux），适用于模拟滑动轴承或仅允许旋转的支撑。

‌操作步骤‌：

右键 Supports → 插入 Rotational Support。

选择圆环的内表面或接触面。


在详情中设置：

Rotation (Rx)：设为 Free（允许旋转）。

Translation (Ux, Uy, Uz)：设为 Fixed（限制平移）。

‌关键‌：确保局部坐标系的 Z 轴与旋转轴对齐（否则方向错误）‌‌

‌圆柱约束（Cylindrical Support）‌

允许绕轴旋转（Rx）和轴向平移（Ux），但限制径向位移（Uy, Uz），适用于推力轴承或轴向可浮动的场景。

‌设置‌：同样需在局部柱坐标系下定义，Z 轴对齐旋转轴‌‌

‌旋转速度（Rotational Velocity）‌（用于动力学分析）

若需模拟圆环以恒定角速度旋转（如模态分析中的旋转效应），可施加 ‌惯性载荷‌：


‌操作路径‌：Loads → Rotational Velocity → 定义旋转轴（通过几何轴或两点定义）并输入角速度（单位：rad/s 或 RPM）‌‌

‌二、经典 ANSYS（APDL）环境‌

使用 ‌D 命令‌ 直接约束节点的转动自由度（RX, RY, RZ）：

apdl

D, NODE, RX, 0 ! 约束绕 X 轴转动

D, NODE, RY, 0 ! 约束绕 Y 轴转动

D, NODE, RZ, 0 ! 约束绕 Z 轴转动

若需约束整个圆环绕某轴旋转，可：

创建局部柱坐标系，原点在轴上，Z 轴沿旋转轴；

选择圆环内表面所有节点；


将节点坐标系转换为该局部坐标系；

对相应节点施加 D, , RZ, 0（若需固定旋转）或保留自由以允许旋转‌‌

‌三、关键注意事项‌

‌坐标系对齐‌：在 Workbench 中，‌必须确保局部坐标系的 Z 轴与旋转轴一致‌，否则约束方向错误‌‌

‌几何简化‌：若圆环与轴为刚性连接，可直接对圆环内表面施加 Fixed Support；若为轴承支撑，建议使用 Rotational 或 Cylindrical Support。

‌分析类型影响‌：

‌模态分析‌：可结合 Rotational Velocity 研究旋转对固有频率的影响‌‌

‌静力学分析‌：通常用 Rotational Support 或 Fixed Support 模拟边界‌‌

如需进一步操作指导（如创建局部坐标系），可说明使用的是 ‌Workbench 还是 Classic ANSYS‌。
