ansys轴上轴承用什么约束

在 ANSYS Workbench 中对‌轴上的轴承‌施加约束时，需根据轴承类型（如滑动轴承、滚动轴承、推力轴承等）和仿真目标（如模态分析、静力学分析、转子动力学分析等）选择合适的边界条件。以下是常用且推荐的约束方式：

‌一、常用轴承约束类型‌

‌圆柱支撑（Cylindrical Support）‌

‌适用场景‌：模拟滑动轴承或滚动轴承对轴的径向约束，同时允许轴向移动或旋转。

‌约束自由度‌：

径向（R、θ方向）：通常设为 ‌Fixed（固定）‌，限制径向位移。

轴向（Z方向）：可设为 ‌Free（自由）‌，允许轴向热膨胀或移动。

转动（绕Z轴）：通常设为 ‌Free‌，允许旋转。

‌操作要点‌：需在‌柱坐标系‌下定义，且Z轴与转轴对齐 ‌‌

‌固定支撑（Fixed Support）‌

‌适用场景‌：模拟轴承座完全固定（如电机端盖轴承），限制轴所有自由度。

‌注意‌：会抑制陀螺效应，仅适用于简化模型 ‌‌

‌转动约束（Rotational Support）‌


‌功能‌：允许绕轴旋转，但限制径向和平移自由度。

‌典型应用‌：滑动轴承的简化模拟 ‌‌

‌弹性支撑（Elastic Support）或轴承连接（Bearing Connection）‌

‌适用场景‌：考虑轴承刚度影响（如高精度转子动力学分析）。

‌优势‌：可输入刚度矩阵（K11、K22等）模拟实际轴承特性 ‌‌

‌操作路径‌：Supports → Bearing，需定义刚度与阻尼系数 ‌‌

‌二、推荐操作步骤（以圆柱支撑为例）‌

‌建立局部柱坐标系‌：

在 Geometry 中创建 Coordinate System，使 Z 轴与转轴中心线重合。

‌施加 Cylindrical Support‌：

在 Mechanical 中，右键 → ‌Insert → Cylindrical Support‌。

‌Scope‌：选择轴承接触的圆柱面。


‌Coordinate System‌：选择上述局部坐标系。

‌设置约束‌：

Radial（径向）：Fixed

Axial（轴向）：Free（若允许热膨胀）

Tangential（切向）：Fixed（通常与径向一致）

Rotation（绕Z轴）：Free

‌三、注意事项‌

‌避免过度约束‌：确保轴承约束与其他边界条件（如对称面、其他轴承）不冲突 ‌‌

‌转子动力学分析‌：必须启用 ‌Gyroscopic Effect‌，并在 Analysis Settings 中设置旋转速度 ‌‌

‌验证约束合理性‌：检查前几阶模态是否为刚体模态（接近0Hz），并查看轴承反力是否合理 ‌‌

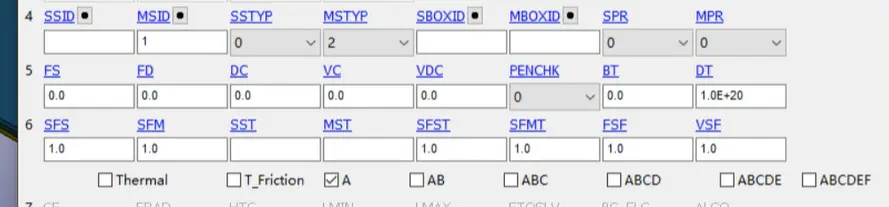

如需进一步模拟轴承接触非线性或载荷分布，可考虑使用 ‌Contact Pair‌ 或 ‌Bearing Load‌ ‌‌
