ansys平均温度

在 ANSYS（尤其是 ANSYS Fluent）中计算‌平均温度‌，根据应用场景不同，可分为‌体积平均温度‌和‌表面（面）平均温度‌。以下是常用方法：

‌1. 体积平均温度（适用于流体域）‌

用于计算整个流体区域或某子区域的温度平均值。

‌操作路径‌：

主菜单 → ‌Results → Reports → Volume Integrals‌

在对话框中：

‌Report Type‌：选择 Volume-Average

‌Field Variable‌：选择 Temperature

‌Cell Zones‌：选择对应的流体区域（如 fluid）

点击 ‌Compute‌，结果将显示在文本窗口和界面中 ‌‌

‌公式‌：𝑇ˉ=𝑉∫𝑉𝑇 
𝑑𝑉Tˉ=V​∫V​

TdV

‌2. 表面平均温度（适用于壁面、出口、截面等）‌

用于计算某一表面（如出口、内壁、圆柱面等）上的平均温度。

‌操作路径‌：

先创建目标表面（如通过 Surface → Create → Iso-Surface 或 Plane/Cylinder）

主菜单 → ‌Results → Reports → Surface Integrals‌

在对话框中：

‌Report Type‌：选择 Area-Weighted Average（面平均）或 Mass-Weighted Average（质量加权平均，常用于出口）

‌Field Variable‌：选择 Temperature

‌Surfaces‌：选择已创建的表面


点击 ‌Compute‌ ‌‌

‌注意‌：对于出口或流动截面，推荐使用 ‌Mass-Weighted Average‌，因其更符合物理实际 ‌‌

‌3. 特殊情况：半径周向平均温度（如旋转机械）‌

若需在特定半径处计算周向平均温度（如涡轮、电机散热分析）：

‌步骤‌：

定义圆柱坐标系（若尚未定义）

创建圆柱面：Surface → Create → Surface... → 类型选 Cylinder

设置 ‌Radius‌（目标半径）、‌Axis‌（如 Z 轴 (0,0,1)）、‌Center‌、‌Height‌

使用 Surface Integrals → Area-Weighted Average 计算该圆柱面上的平均温度 ‌‌

‌公式‌：𝑇ˉ(𝑟)=

𝐴
∫𝑆𝑇 𝑑𝐴Tˉ(r)=A​∫S​

TdA

‌补充说明‌

‌Fluent 中“平均温度”默认为质量加权平均‌，尤其在出口边界条件中 ‌‌

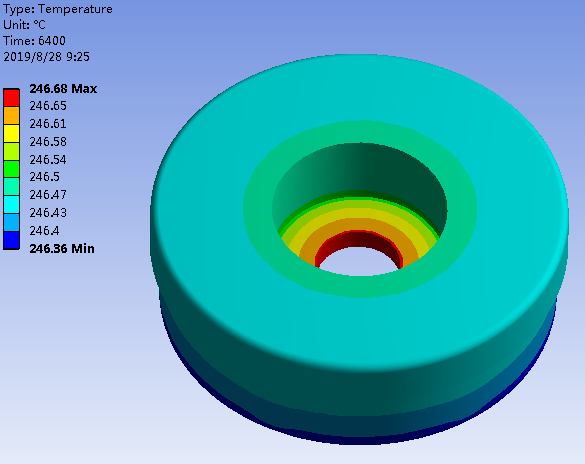

若使用 ‌ANSYS Mechanical‌（结构热分析），可通过 Solution → Insert → Temperature 查看节点或单元平均温度，但通常需手动后处理或使用 APDL 命令 ‌‌

如需进一步操作指导，可参考官方文档：ANSYS Fluent User's Guide。
