蜗轮蜗杆ansys分析

关于‌蜗轮蜗杆的ANSYS分析‌，结合当前（2026年5月）可查的公开资料，主要涉及以下几类仿真类型和关键步骤：

‌常见分析类型‌

‌瞬态动力学分析‌：模拟蜗轮蜗杆在运动过程中的接触、变形与应力随时间的变化 ‌‌

‌模态分析‌：提取系统的固有频率和振型，用于评估振动特性与可靠性 ‌‌

‌接触应力与载荷分布分析‌：研究齿面在不同啮合位置下的接触应力、载荷分配 ‌‌

‌热-结构耦合分析‌：结合热平衡计算，评估温升对变形与失效的影响 ‌‌

‌典型分析流程（以瞬态动力学为例）‌

‌几何建模‌

使用 SolidWorks 或其他 CAD 软件建立精确实体模型，推荐采用 B 样条方法构建复杂齿面以减少误差 ‌‌

‌导入 Workbench‌

将模型导入 ANSYS Workbench，选择 ‌Transient Structural‌（瞬态结构）模块 ‌‌

‌材料定义‌


蜗杆常用中碳钢或合金钢（如 45 钢、20CrMnTi），蜗轮多用青铜（如 ZCuSn10P1）‌‌

‌网格划分‌

对啮合区域加密网格（如单元尺寸设为 2 mm），使用 ‌Named Selection‌ 命名蜗轮与蜗杆表面便于后续设置 ‌‌

‌接触设置‌

在 ‌Connections‌ 中设置 ‌Frictional Contact‌（摩擦接触），摩擦系数通常取 0.1~0.15 ‌‌

‌约束与载荷‌


在蜗杆轴线上施加 ‌Revolute Joint‌（回转副），并施加旋转运动（如 60° 斜坡加载）‌‌

在蜗轮内孔施加固定约束或输出扭矩。

‌求解与后处理‌

设置自动时间步长（初始/最小子步 20，最大子步 100）‌‌

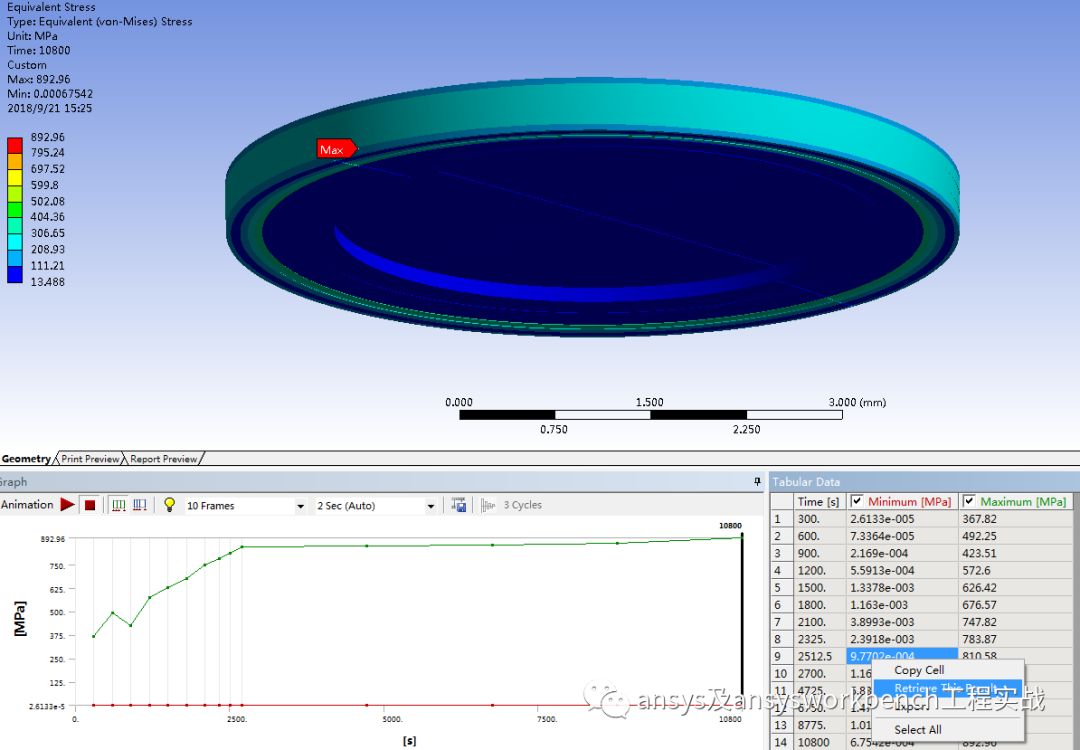

查看 ‌总变形‌、‌等效应力‌、‌接触压力‌ 的动画结果 ‌‌

‌关键注意事项‌

‌齿面建模精度‌：传统简化模型误差较大，建议基于齿面方程用 B 样条重建 ‌‌

‌润滑与热效应‌：闭式传动需进行 ‌热平衡校核‌，确保油温 ≤ 95℃，否则需加散热片或强制冷却 ‌‌

‌失效形式关注‌：蜗轮主要失效为 ‌胶合、磨损、点蚀‌，应重点校核齿面接触强度 ‌‌

‌推荐学习资源‌

ANSYS实用小案例——蜗轮蜗杆传动的瞬态动力学分析 ‌‌

基于ANSYS的ZA蜗杆传动有限元分析 ‌‌

蜗轮蜗杆传动系统的设计与优化（含ANSYS应用） ‌‌

如需具体操作视频或模型模板，可参考上述链接中的配套资源。
