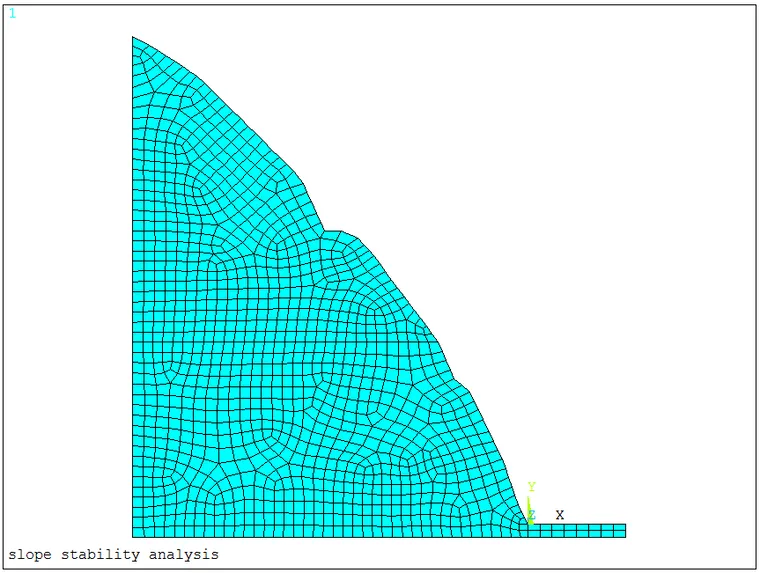

ansys约束长什么样

在 ANSYS Workbench 中，‌约束本身没有固定的“图形图标”‌，但其‌施加效果和视觉表现形式‌在图形界面中有明确的可视化特征。以下是常见约束类型的‌外观表现‌和‌施加方式‌：

常见约束类型的视觉表现

‌Fixed Support（固定支撑）‌

‌外观‌：在模型表面（点、边或面）上显示为‌蓝色实心圆圈+锁形图标‌。

‌作用‌：完全限制所有平移和旋转自由度（6个自由度全锁死）‌‌

‌Displacement（位移约束）‌

‌外观‌：在选中几何体上显示为‌蓝色箭头+坐标轴符号‌，可分别设置 X/Y/Z 方向是否约束（输入 0 表示固定）‌‌

‌Frictionless Support（无摩擦支撑）‌

‌外观‌：在面上显示为‌蓝色虚线框+法向箭头‌，仅限制法向位移，切向可自由滑动‌‌

‌Remote Displacement（远程位移）‌

‌外观‌：在选中几何体上显示为‌蓝色远程点（带十字坐标系）‌，通过该点控制整体位移和转动‌‌

‌Cylindrical Support（圆柱支撑）‌

‌外观‌：仅适用于圆柱面，显示为‌沿圆柱轴线的蓝色环形标记‌，可分别控制轴向、径向、切向是否固定‌‌

‌Elastic Support（弹性支撑）‌

‌外观‌：在面上显示为‌蓝色弹簧符号‌，需输入刚度值，模拟弹性连接‌‌


‌Simple Support（简支）‌

‌外观‌：在梁或壳的边线上显示为‌蓝色支撑杆‌，仅限制平移，允许旋转‌‌

‌Fixed Rotation（转动约束）‌

‌外观‌：在边线或顶点上显示为‌蓝色旋转锁图标‌，仅限制转动，不限制平移‌‌

如何查看这些约束样式？

在 ‌ANSYS Workbench Mechanical‌ 界面中：

在左侧树形结构中点击 ‌“Supports”‌ 或 ‌“Loads”‌。

选择任意约束类型（如 Fixed Support）。

在图形窗口中，被约束的几何体会‌自动高亮并显示对应图标‌。

⚠️ 注意：不同 ANSYS 版本（如 2023 R1、2024 R2）界面细节略有差异，但核心视觉标识保持一致。

如需官方图示，可参考 ANSYS 官方帮助文档 - Boundary Conditions 或查看 仿真秀-ANSYS Workbench常用约束类型 中的 Fig. 1–6 ‌‌
