ansys16如何施加内压强

在 ‌ANSYS 16‌ 中施加内压强（即对模型内表面施加压力载荷），主要分为 ‌GUI 操作‌ 和 ‌命令流（APDL）‌ 两种方式。根据当前主流使用场景（如结构分析），以下以 ‌Static Structural‌ 分析模块为例说明操作步骤。

‌一、GUI 操作方法（适用于 Workbench 环境）‌

‌进入 Mechanical 模块‌

在 Workbench 中双击 ‌Static Structural‌ 系统的 ‌Model‌ 单元格，打开 Mechanical。

‌选择内表面‌

在模型树中右键点击 ‌Geometry‌ → 选择 ‌Create Named Selection‌（可选，便于后续管理）。

或直接在图形窗口中 ‌手动选择内表面‌（可通过旋转、缩放模型辅助选择）。

‌施加压力载荷‌

在左侧工具栏中点击 ‌Loads‌ → 选择 ‌Pressure‌。

在 Details 视图中：

‌Geometry‌：选择已选中的内表面。

‌Magnitude‌：输入压力值（如 5.7e6 表示 5.7 MPa）。

‌Direction‌：默认为法向方向；若需自定义方向，可选择 ‌Vector Definition‌ 并指定坐标系或方向向量。

‌验证方向‌

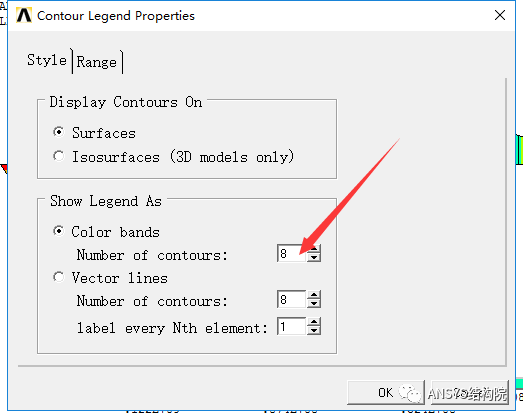

在 ‌Plot Controls‌ → ‌Symbols‌ 中启用 ‌Pressure Arrows‌，确认压力箭头指向模型内部（表示压缩）。

‌二、命令流（APDL）方法（适用于 Classic ANSYS）‌


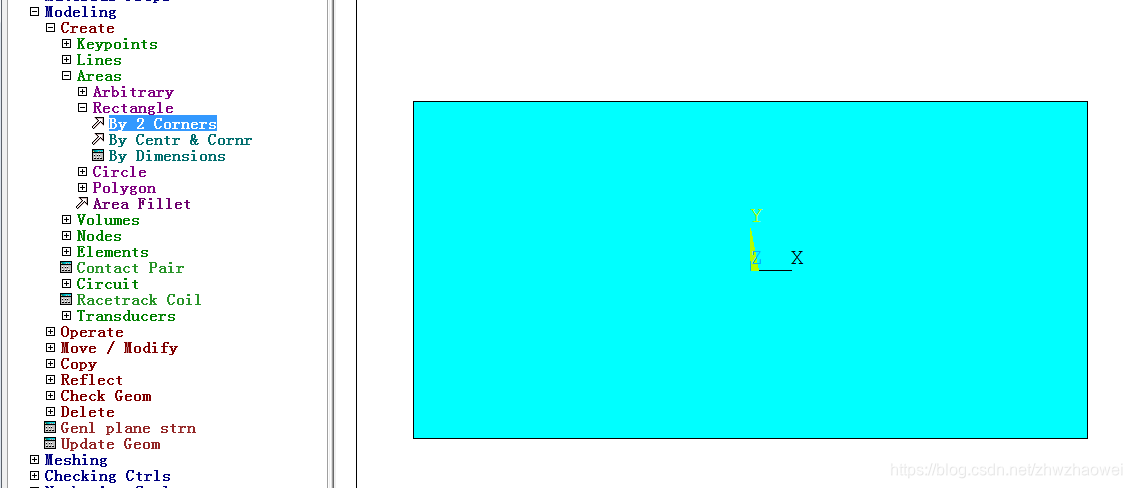

若使用 ‌ANSYS Classic‌（APDL 界面），操作如下：

apdl

/PREP

! 选择内表面（假设内表面法向沿Z轴负方向）

ASEL, S, NORMZ, -

! 施加内压强（单位：Pa）

SFA, ALL, 1, PRES, 5.7e

/GO


/SOLU

⚠️ 注意：

NORMZ, -1 表示选择法向为 Z 轴负方向的面，需根据实际模型调整。

SFA, AREA_ID,,PRES,VALUE 中 AREA_ID 可替换为 ALL 或具体面编号。

‌三、特殊场景补充‌

‌压力渗透（Pressure Penetration）‌：

若模型存在接触（如密封结构），需在 ‌Contact Pair‌ 的实常数中启用 PRESSURE_PENETRATION 选项 ‌‌

‌液柱静压力‌：

若为储液罐等含液体的容器，可使用 ‌Hydrostatic Pressure‌ 功能，或通过函数 Magnitude = ρ*g*z 定义随深度变化的压力 ‌‌

‌局部压力‌：

若仅需对部分内表面加载，需先通过 ‌Workplane‌ 或 ‌Boolean Divide‌ 分割出目标面 ‌‌

‌四、常见问题提醒‌

‌方向错误‌：压力默认沿面法向，若箭头朝外则为拉力，需检查面法向或取负值。

‌对称模型‌：避免在对称面上重复施加压力。

‌复杂几何‌：建议提前创建 ‌Named Selection‌ 标记内表面，提高效率 ‌‌

如需进一步操作演示，可参考官方文档或仿真平台教程，例如 仿真秀-ANSYS液柱静压力施加。
