ansys怎么看安全因子

在 ANSYS 中查看‌安全因子‌（Safety Factor，简称 FOS），主要通过后处理阶段的‌结果可视化‌和‌结果提取‌功能实现。以下是基于当前主流 ANSYS Workbench 和 Classic（经典版）的操作方法：

‌一、ANSYS Workbench（推荐方式）‌

‌完成静力结构分析‌（如 Static Structural）后，进入 ‌Results‌ 模块。

在结果树中右键 → 选择 ‌Insert → Safety Factor‌，或直接点击工具栏中的 ‌Safety Factor‌ 图标。

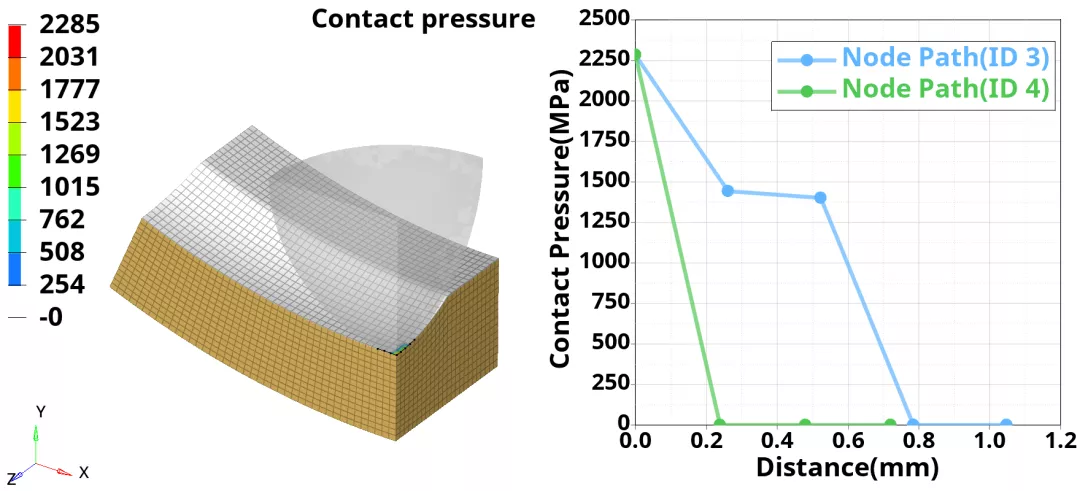

ANSYS 会自动基于所选失效准则（如 von Mises 应力、最大主应力等）计算并显示‌全局安全系数分布云图‌。

‌关键操作‌：

默认使用 ‌Tensile Yield Per Material‌ 作为极限应力依据（适用于塑性材料）。

可在 ‌Details of Safety Factor‌ 中切换极限类型（如改为 Tensile Ultimate）或自定义许用应力。

‌查看最小安全因子‌：

在结果窗口下方，直接读取 ‌Minimum Safety Factor‌ 值。

若该值 ‌< 1‌，表示局部存在失效风险；‌> 1‌ 则满足安全要求。

✅ ‌提示‌：安全系数越大越安全，但过大会导致结构冗余、重量增加，需结合工程实际权衡 ‌‌

‌二、ANSYS Classic（APDL 命令流方式）‌

Classic 版不直接输出“安全因子”云图，需通过‌后处理提取最大应力与材料强度比值‌手动计算：

‌进入 POST1 后处理模块‌：

apdl

/POST

‌读取最大等效应力（von Mises）‌：

apdl

NSORT,S,EQV,0,0,ALL ! 按等效应力排序

*GET,MAX_SEQV,SORT,0,IMAX ! 获取最大 von Mises 应力位置

*GET,MAX_STRESS,NODE,MAX_SEQV,S,EQV ! 提取该点应力值

‌获取材料屈服强度‌（需提前定义）：


例如材料屈服强度为 SYIELD = 250e6 Pa。

‌计算最小安全因子‌（注意：安全因子 = 极限应力 / 实际应力）：

apdl

*SET,FOS,SYIELD/MAX_STRESS

*PRINT,FOS

⚠️ 注意：Classic 版需自行编写逻辑判断各部位安全系数，不如 Workbench 直观 ‌‌

‌三、安全因子的含义与判断标准‌

‌安全因子 = 极限应力 / 许用应力‌

极限应力：材料屈服强度（塑性）或抗拉强度（脆性）‌‌

许用应力：设计允许的最大工作应力。


‌解读‌：

‌FOS < 1‌：结构可能失效，需优化。

‌FOS ≥ 1‌：满足基本安全要求。

‌FOS 越大越安全‌，但需兼顾经济性与轻量化 ‌‌

‌四、实用建议‌

在 ‌Workbench‌ 中，优先使用 ‌Safety Factor Tool‌（右键 Solution → Insert → Safety Factor），比手动比较应力更可靠 ‌‌

对于‌疲劳分析‌（如转向节），还需结合 ‌Fatigue Tool‌ 进行寿命评估 ‌‌

始终验证‌网格独立性‌和‌边界条件合理性‌，避免因数值误差导致 FOS 失真 ‌‌

如需详细操作视频或示例文件，可参考 CSDN ANSYS 安全系数教程。
