在 ANSYS 软件中添加弹簧主要分为定义物理弹簧连接和启用弱弹簧辅助求解两种情况，前者用于模拟实际弹性元件，后者用于防止刚体运动。在 ANSYS Workbench 中，通常通过 Connections 下的 Spring 功能来添加物理弹簧，支持轴向和扭转类型，并可设置刚度、预载及行为模式 。
Workbench 中定义物理弹簧连接
在 ANSYS Workbench 的 Mechanical 模块中，用户可以通过连接（Connections）功能添加弹簧单元，以模拟体与体或体与地之间的弹性行为。
创建弹簧连接
在 Mechanical 界面左侧树状图中，右键点击 Connections，选择 Insert -> Spring。
设置 Scope 作用范围，可选择 Body-Body（体与体连接）或 Body-Ground（体与大地连接）。
指定 Reference（起点）和 Mobile（终点）的耦合范围，支持几何选择、命名选择集（Named Selection）或选端点（Remote Point）。
若模型简单且仅需单个弹簧，建议采用几何选择；若需施加多个弹簧，建议使用选端点创建以避免约束方程冲突 。
设置弹簧类型与行为
Type：默认为 Longitudinal（轴向弹簧），若需使用 Torsional（扭转弹簧），需在 Workbench 主界面 Tools -> Options -> Appearance 中打开 Beta Options 后重新进入 Mechanical 设置 。
Behavior：轴向弹簧行为可分为 Both（双向拉压）、Tension（单向受拉）和 Compression（单向受压）。
单元类型：选择 Both 时软件采用 Combin14 单元；选择单向行为时需打开 大变形（Large Deflection） 开关，软件采用 Link180 单元 。
若需使用 Combin39 单元（如非线性弹簧），必须通过命令流自定义单元类型及本构曲线 。
定义刚度与预载
Stiffness：输入弹簧刚度值，双向弹簧可额外输入阻尼系数，单向弹簧仅能输入刚度 。
Preload：支持直接指定预载大小或指定预载位移，软件依据胡克定律结合刚度计算预载 。
结果查看：求解后可在结果树中插入 Spring Probe，查看弹簧伸长率及弹性力 。
弱弹簧（Weak Spring）与刚体运动
弱弹簧是 ANSYS 求解器自动或手动添加的辅助功能，用于防止模型因约束不足发生刚体运动，并非用户定义的物理弹簧，需谨慎区分。
作用与原理
弱弹簧的刚度极小（通常为结构单元的百万分之一），用于抵消数值计算中的微小误差，防止求解发散 。
当模型约束不足导致刚体位移时，ANSYS 会自动添加弱弹簧以确保求解稳定性，但这可能掩盖建模缺陷 。
刚体运动指物体不发生形变下的平移或旋转，若物理模型允许刚体运动（如未约束的自由体），则不应依赖弱弹簧求解 。
使用建议与校验
默认关闭：常规分析中建议默认关闭弱弹簧，若必须依赖其收敛，说明边界条件或接触定义存在缺陷 。
适用场景：仅适用于成熟模型在微调参数后的优化求解，或作为辅助手段防止数值不稳定 。

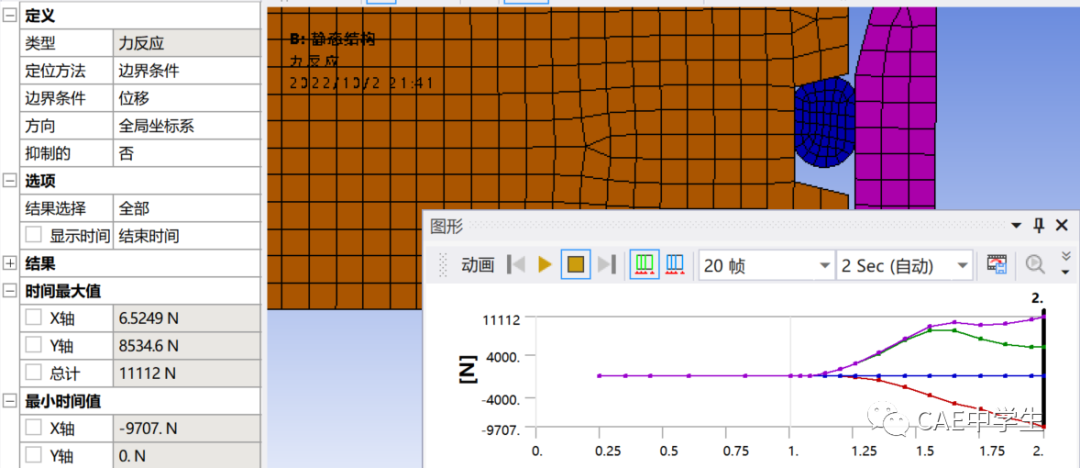

结果校验：启用后必须检查弱弹簧承受的反作用力，确保其数值远小于实际载荷（如 1.02e-8N），以保证结果真实有效 。
设置位置：在 Analysis Settings 细节面板中可找到 Weak Springs 选项，设置为 Off 可关闭该功能 。
经典界面与非线性弹簧设置
在 ANSYS 经典界面（APDL）或通过命令流插入时，弹簧的设置更为灵活，支持非线性特性定义。
经典界面操作
进入 Preprocessor 模块，选择 Element Type 添加弹簧单元（如 COMBIN14）。
在节点上施加弹簧约束，需明确指定节点自由度（如 UY）及对应刚度值 。
使用 PSPRNG 命令可在节点上施加弹簧支撑单元，模拟弹性抗力 。
非线性弹簧定义
若需模拟非线性力 - 位移关系，可通过插入命令流定义 Combin39 单元 。
命令流示例逻辑：使用 Et,_sid,combin39 定义单元类型，通过 R,_sid 定义实常数（本构曲线数据点）。
注意单位制需与模型保持一致（如 mm-t），且需在后处理中通过单元表（SMISC/NMISC）查询轴力与伸长量关系 。
