ansys查看施加的力

在 ANSYS 中查看已施加的力，主要分为 ‌图形显示‌ 和 ‌数值列表‌ 两种方式，适用于经典界面（APDL）和 Workbench 环境。以下是具体操作方法：

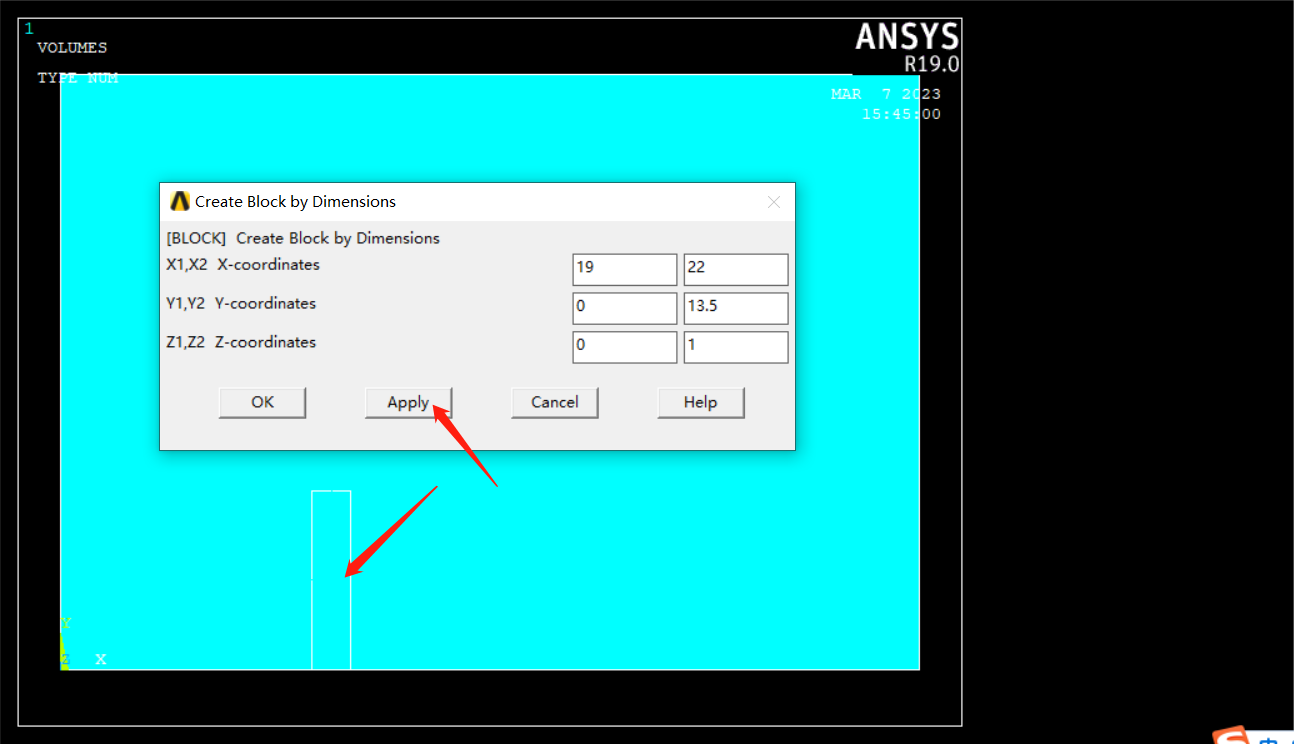

‌一、ANSYS 经典界面（APDL）中查看施加的力‌

‌图形显示‌

进入菜单栏：PlotCtrls > Symbols

勾选 ‌Forces‌ 和 ‌Displacements‌

可通过 Symbol Settings 调整箭头大小、颜色以区分不同类型的力（集中力、分布力等）‌‌

‌查看数值及节点位置‌


进入菜单：List > Loads > Forces 或 Displacements

系统将弹出文本窗口，列出所有施加的力/约束的 ‌节点编号、方向、数值‌

若需查看特定节点，可先用 Select 工具选中目标节点，再执行列表操作 ‌‌

‌查看表面效应单元分配的外部载荷‌

应使用 ‌Reaction Solution‌ 而非 Nodal Load，因为后者包含内力干扰：

路径：Main Menu > General Postproc > List Results > Reaction Solu

选择对应方向（如 FX、FY）即可获取实际施加的外部载荷值 ‌‌


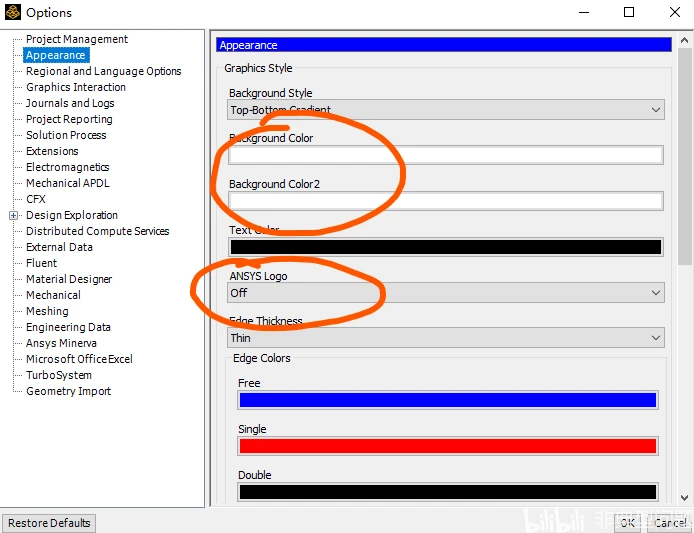

‌二、ANSYS Workbench 中查看施加的力‌

‌图形显示‌

在 Model 或 Solution 模块中，力和约束默认以图标显示

可右键点击 Solution → Insert > Force Reaction 或 Moment Reaction 插入探针，查看支反力或接触力 ‌‌

‌查看数值（支反力/接触力）‌

右键点击 Solution → Insert > Probe > Force Reaction

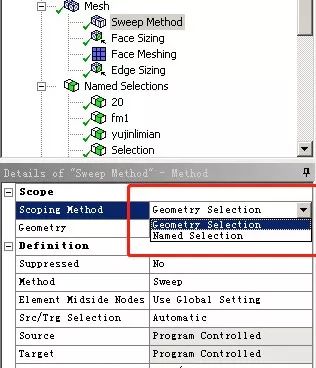

在属性栏中设置 ‌Location Method‌ 为 ‌Contact Region‌ 或 ‌Fixed Support‌ 等边界条件


点击 Evaluate All Results 获取数值 ‌‌

‌查看节点等效载荷（如通过表面效应单元施加）‌

使用 ‌Reaction Solution‌ 路径，避免 Nodal Load 中混入内力 ‌‌

‌三、常见注意事项‌

‌单位一致性‌：确保模型单位制（SI 或英制）与结果单位匹配，避免误读 ‌‌

‌符号重叠‌：复杂模型中力图标可能重叠，建议关闭无关显示（如网格线）分步查看 ‌‌

‌载荷类型区分‌：集中力、压力、分布力在后处理中显示方式不同，需根据加载方式选择合适查看方法 ‌‌

如需进一步操作指导，可参考官方教程或平台资源：

ANSYS Workbench 查看接触作用力

ANSYS APDL 载荷查看命令
