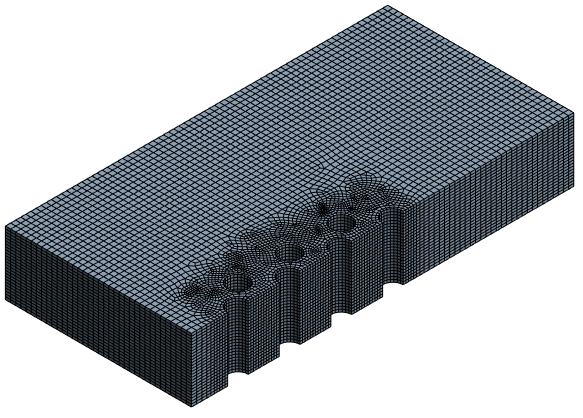

在 ANSYS 中，节点耦合（Coupling） 和 刚性化（Rigidization） 是两种不同的自由度约束手段，用于模拟结构中特定区域的运动行为。它们的核心区别在于约束方式、适用场景和物理含义。
一、基本定义与原理
节点耦合（Coupling）
将多个节点的指定自由度（DOF）强制为相同值（但该值未知）。
仅保留一个“主自由度”参与求解，其余从属自由度被删除，其值由主自由度复制。
适用于部分自由度一致的情况，如铰接、滑动连接、对称边界等。
命令示例：CP, NSET, UX, Node1, Node2
刚性化（Rigidization）
通过刚性区域（Rigid Region） 或 刚性连接单元（如 CERIG），使一组节点保持相对位置不变，即整体像刚体一样运动（平动 + 转动）。
自动建立多自由度间的运动学关系（如 UX、UY、ROTZ 之间满足刚体位移公式）。
适用于模拟刚性支撑、连接板、刚性梁等不发生变形的区域。
命令示例：CERIG, Master, Slave, ALL
二、关键区别对比
特性 节点耦合 刚性化
约束关系 自由度值相等（U₁ = U₂ = ...） 自由度间满足刚体运动方程（含平移+转动耦合）
自由度数量 可耦合部分或全部自由度 通常涉及多个自由度（如 UX、UY、ROTZ）
物理意义 模拟“同步运动”（如铰链、滑动） 模拟“无变形区域”（如刚体）
生成方式 手动指定节点和自由度（CP） 自动建立约束方程（CERIG 或 MPC）
是否引入伪力矩 若耦合节点不共线或方向不一致，可能产生外加力矩（伪力矩）
通过刚体运动学保证力矩平衡，不易引入伪力矩
典型命令 CP, CPINTF CERIG, RIGID
GUI 路径 Main Menu > Preprocessor > Coupling / Ceqn > Couple DOFs Main Menu > Preprocessor > Coupling / Ceqn > Rigid Region

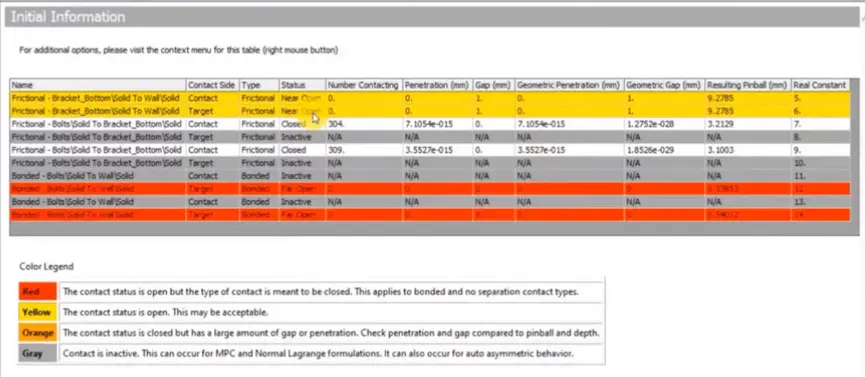

三、注意事项
耦合的局限性：不恰当的耦合（如强迫不共线节点平动自由度相等）会导致错误的变形模式和虚假弯矩
耦合自由度不能与已施加位移约束的自由度共存
刚性化的适用性：刚性区域要求从属节点与主节点之间有明确的几何关系，以正确生成约束方程。
在 Workbench 中，可直接将几何体属性设为 Rigid（刚性），系统自动处理为质量单元，不参与网格划分
推荐使用场景：若需模拟刚体运动或刚性连接，优先使用 CERIG 或刚性区域（更物理、更稳定）。
若仅需部分自由度同步（如铰接），可使用 CP 耦合，但需确保节点位置和自由度方向合理
四、总结
节点耦合是“让几个点的某个自由度一样大”，而刚性化是“让几个点一起像一块铁板那样动（平动+转动）”。
前者灵活但易误用，后者更符合刚体物理行为，推荐用于刚性区域建模。
如需进一步操作指导，可参考 ANSYS 官方文档或使用以下命令：耦合：CP, NSET, DOF, Node1, Node2, ...
刚性区：CERIG, Master, Slave, ALL
