在 ANSYS 中对梁进行静力学分析时，施加载荷和边界条件是关键步骤。根据当前主流的 ANSYS Workbench 和 经典 APDL 界面，操作方式略有不同。以下是基于权威公开资料整理的核心流程：一、使用 ANSYS Workbench 施加载荷
几何建模
在 DesignModeler 中创建梁的中心线（可使用草图绘制直线或多段线）。
通过 Concept → Lines from Sketches 生成线体。
定义截面与材料
在 DesignModeler 中定义截面（如圆形、矩形），并分配给线体。

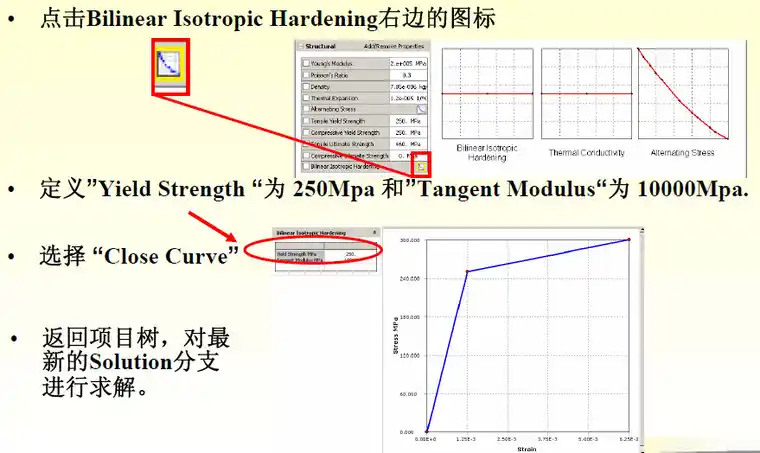

在 Engineering Data 中指定材料（如 Structural Steel）。
施加边界条件（约束）
在 Mechanical 界面，右键点击 Supports → 插入：Fixed Support：固定所有自由度（UX=UY=UZ=ROTX=ROTY=ROTZ=0）。
Displacement：限制特定方向位移（如仅限制 UY）。
Roller/Slider：模拟滑动支座。
施加载荷
右键点击 Loads → 插入：Force：对端点、边或面施加集中力（需指定方向和大小）。
Moment：施加力矩（绕 X/Y/Z 轴）。
Pressure：若梁为实体或壳单元，可施加面压；但梁单元通常不直接施加面压，需用 SFBEAM 命令（见 APDL 部分）
Beam Tool：用于后处理查看轴力、弯矩等结果，不用于施加载荷
网格划分与求解
默认使用 Beam188（无中节点）或 Beam189（有中节点）
右键 Mesh → Generate Mesh。
点击 Solution → Solve。
后处理
查看 Total Deformation、Equivalent Stress (von Mises)。
使用 Beam Tool 查看最大/最小弯曲应力、组合应力等
插入 Path → Shear-Moment Diagram 绘制剪力弯矩图
二、使用 ANSYS APDL（经典界面）施加载荷
创建几何与单元
apdl
/PREP
ET,1,BEAM188 ! 定义梁单元
MP,EX,1,2e11 ! 弹性模量
MP,PRXY,1,0.3 ! 泊松比
SECTYPE,1,BEAM,RECT ! 截面类型
SECDATA,0.05,0.1 ! 宽×高（m）
K,1,0,0,0 ! 关键点
K,2,2,0,0 ! 关键点
L,1,2 ! 连线成梁
LESIZE,ALL,,,10 ! 划分10段
LMESH,ALL ! 网格划分
施加约束
apdl
/SOLU
DK,1,ALL,0 ! 固定端（悬臂梁）
施加载荷
集中力：apdl
FK,2,FZ,-1000 ! 在端点2施加 -1000N 力（向下）
分布力（使用 SFBEAM）：apdl
SFBEAM,ALL,3,PRES,1000,2000 ! 左侧面压力从1000Pa线性增至2000Pa
其中 LKEY=3 表示左侧面，VALI/VALJ 为两端压力值
求解与查看结果
apdl
SOLVE
POST
PLDISP,1 ! 变形图
PLNSOL,S,EQV ! von Mises 应力
三、注意事项
梁单元默认无中节点，若需更精确弯曲分析，可启用 Beam189（设置 Element Midside Nodes=Kept）
T形/十字交叉梁需在 DesignModeler 中使用 Tools → Connect 或 SpaceClaim 共享拓扑 确保节点连续
面载荷（如风压、流体压力） 对梁单元需用 SFBEAM 命令，Workbench 中需通过 APDL Command Object 输入
如需详细操作演示，可参考以下资源：ANSYS Workbench梁单元静力学分析全流程
APDL梁单元载荷施加实战
