Proe/Creo边界混合技巧：Crtl与Shift键应用

以下图为例。

方法：

1.点击【拉伸】，在FRONT平面绘制如下的草绘。

草绘由三条半径为50的圆弧组成。

绘制完成后，点击勾号退出。拉伸长度为200。

2.新建一个基准平面DTM1，如下图。

3.在DTM1绘制如下的草绘。

草绘由三条半径为35的圆弧组成。

绘制完成后，点击勾号退出。拉伸长度为70。

4.点击【基准曲线】，选择【通过点】-【完成】。

按照下图的顺序进行设置。

双击【相切】，对起始点和终止点进行设置。

设置起始点。

设置终止点。

完成。

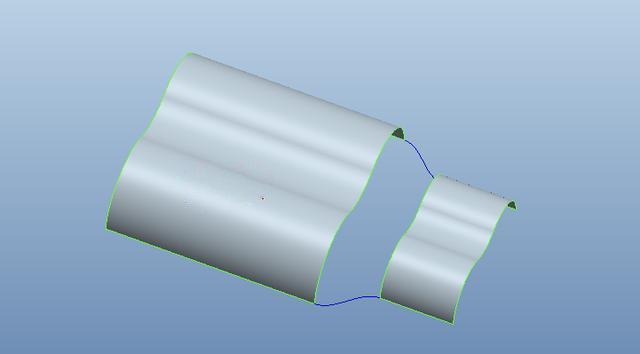

5.采用同样的方法在另一侧创建曲线。

6.点击【边界混合】，由于这个边由多段曲线组成，如果我们使用Ctrl键进行多选必然会导致建模失败。在边界混合中，shift键用于选取同一条边上的不同线段，Ctrl键用于选取不同的边。

按住shift键，选择这个边界的剩下两段曲线。

接下来按住Ctrl键，选择下图黑色箭头所指的边，接着松掉Ctrl键，按住shift键，选择这个边的剩下两段曲线。

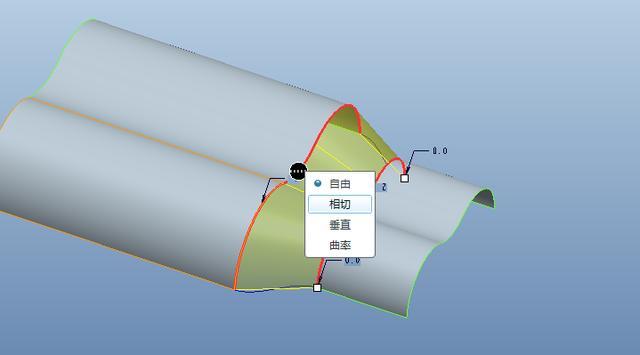

将两个边界约束条件设置为【相切】。

7.完成。
