Creo边界混合控制点的应用与技巧

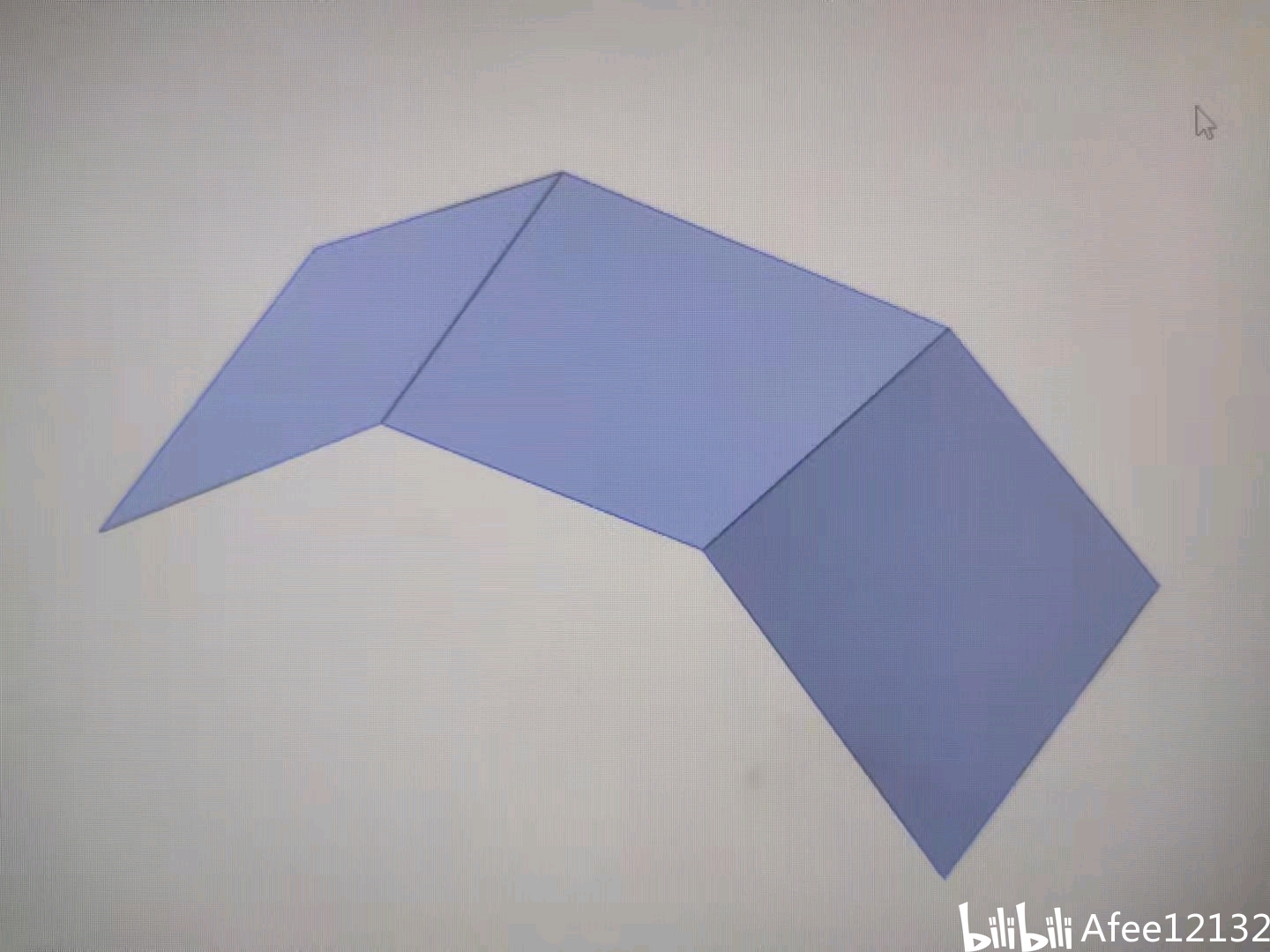

在兰博基尼建模过程中有个问题，边界混合曲面出现多条线的情况，影响曲面效果，具体如下图1和图2

   图1


   图2


上图边界混合后，曲面上有4条线，但我们想要的效果是两条线，即线段上的两点应该是对应连接。该如何做到呢？

其实很简单，如下图3

   图3

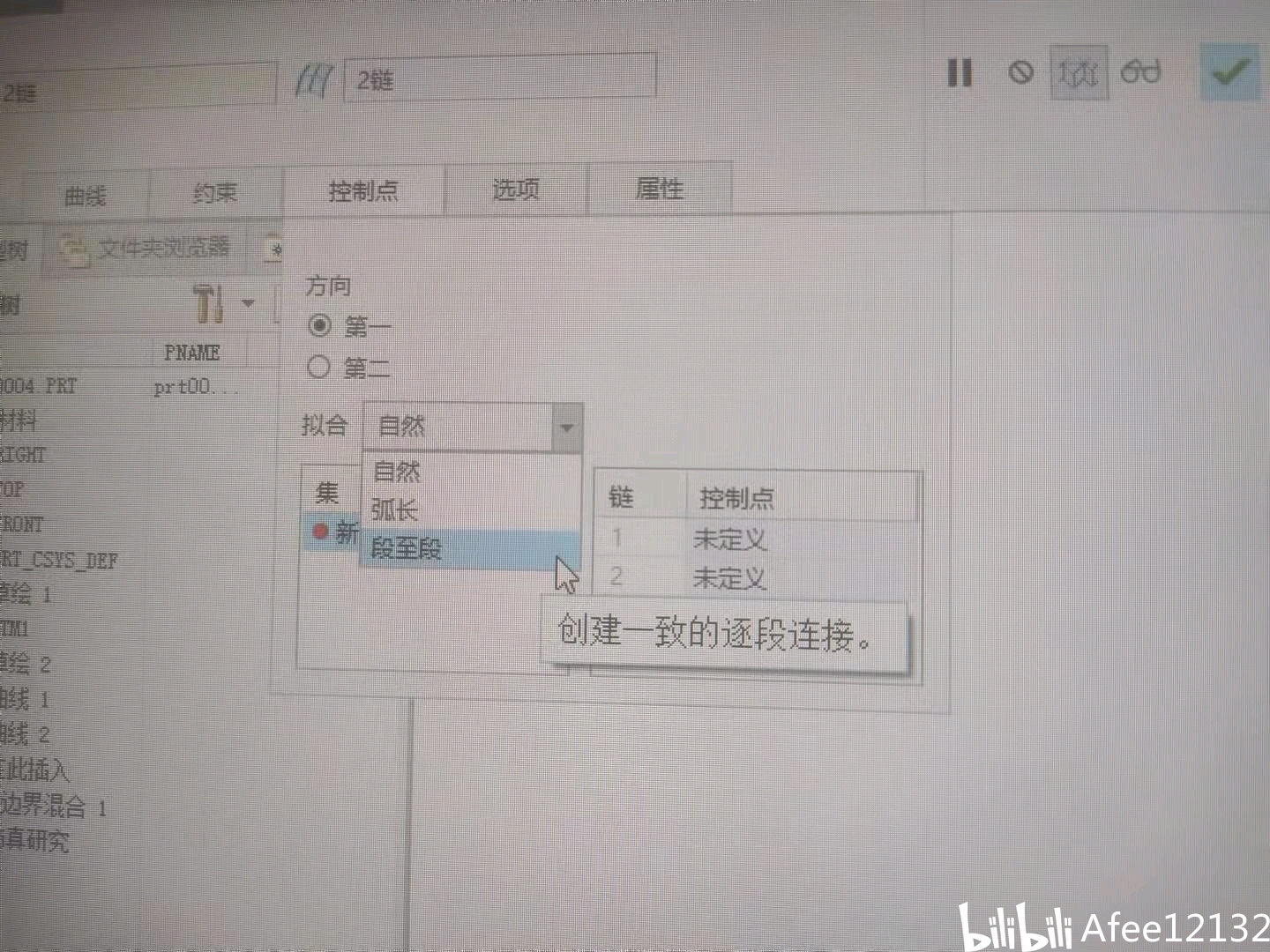

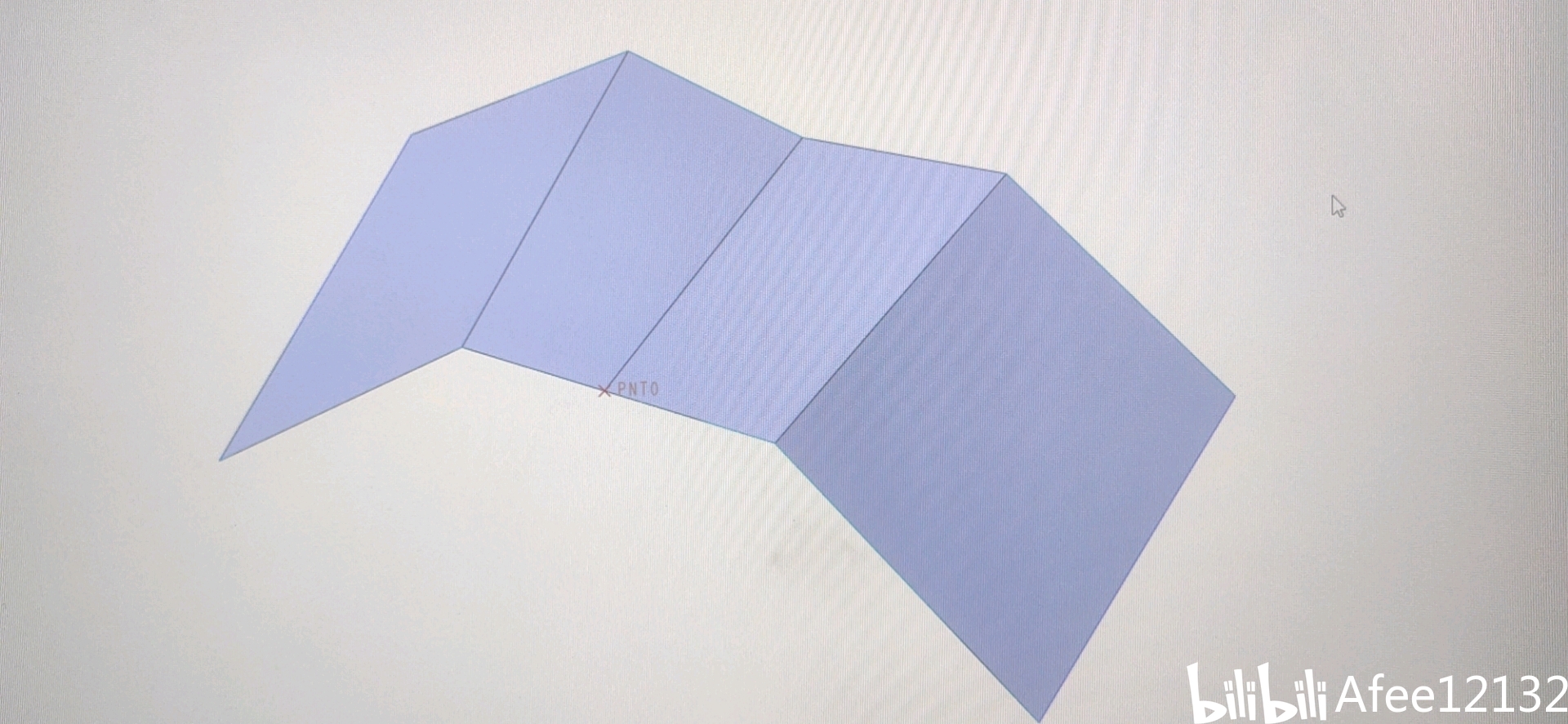

在控制点选项卡中，将拟合改为段至段即可。修改后效果如下图4

   图4 段至段

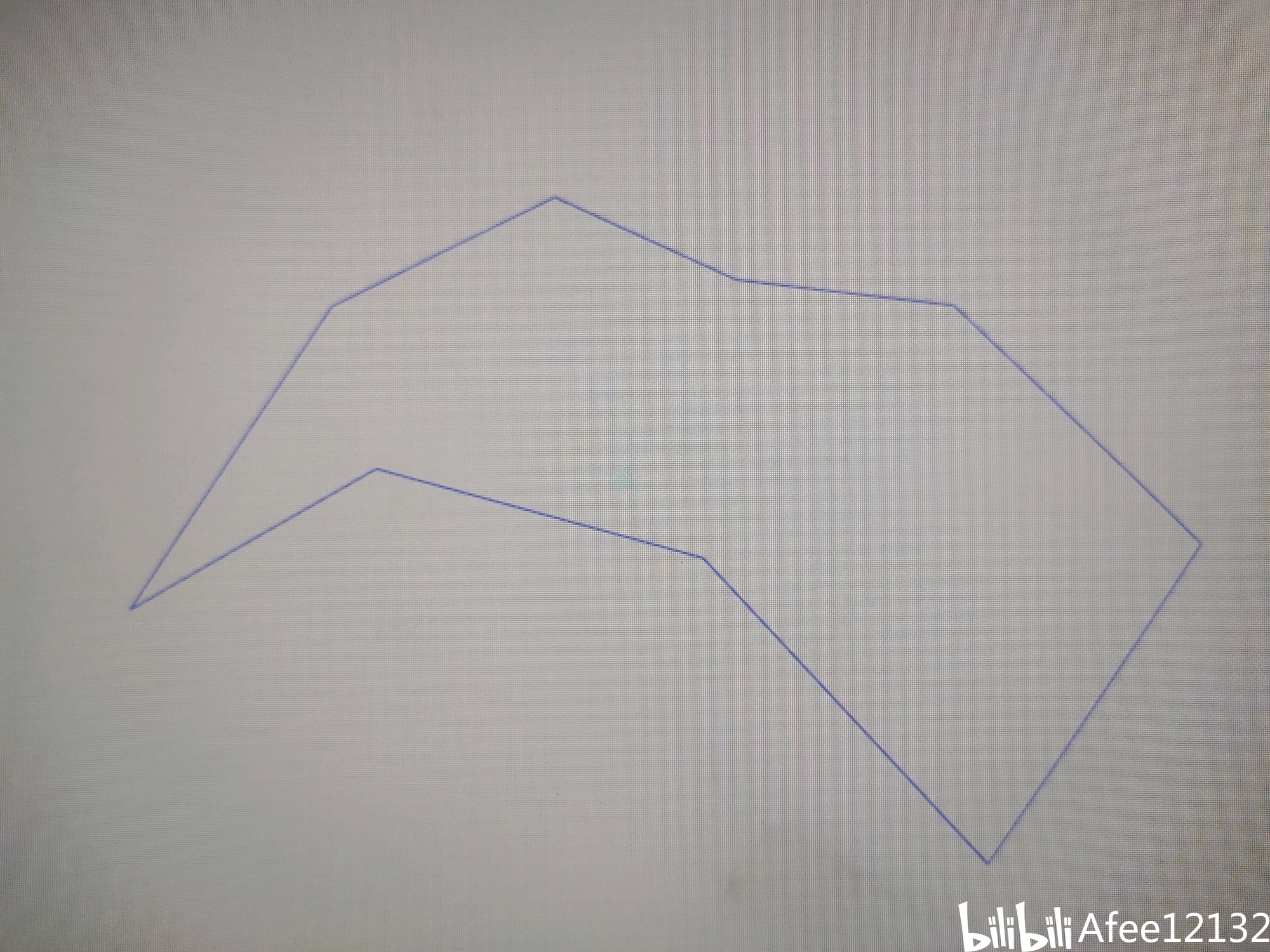

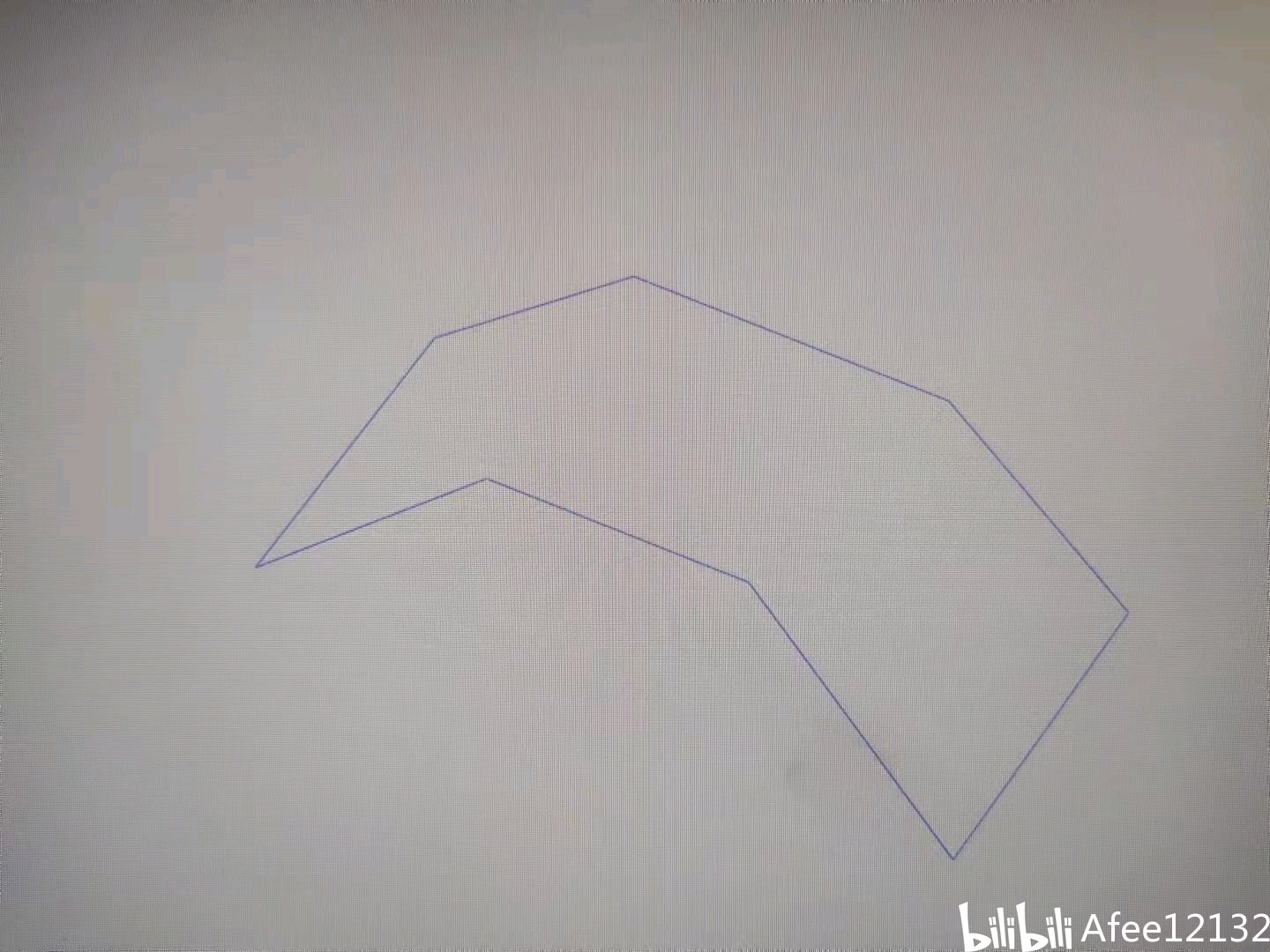

上面例子两条线点数量是对应的，如果不对应该怎么办呢？这就需要用到控制点了。如下图5，一条线有三个点，一条有两个点（不算端点哈）

   图5  两点对三点


边界混合后如下图6

   图6 曲面上有五条线


我们首先使用基准点在数量少的线段上添加点，如图7

   图7 添加一个点

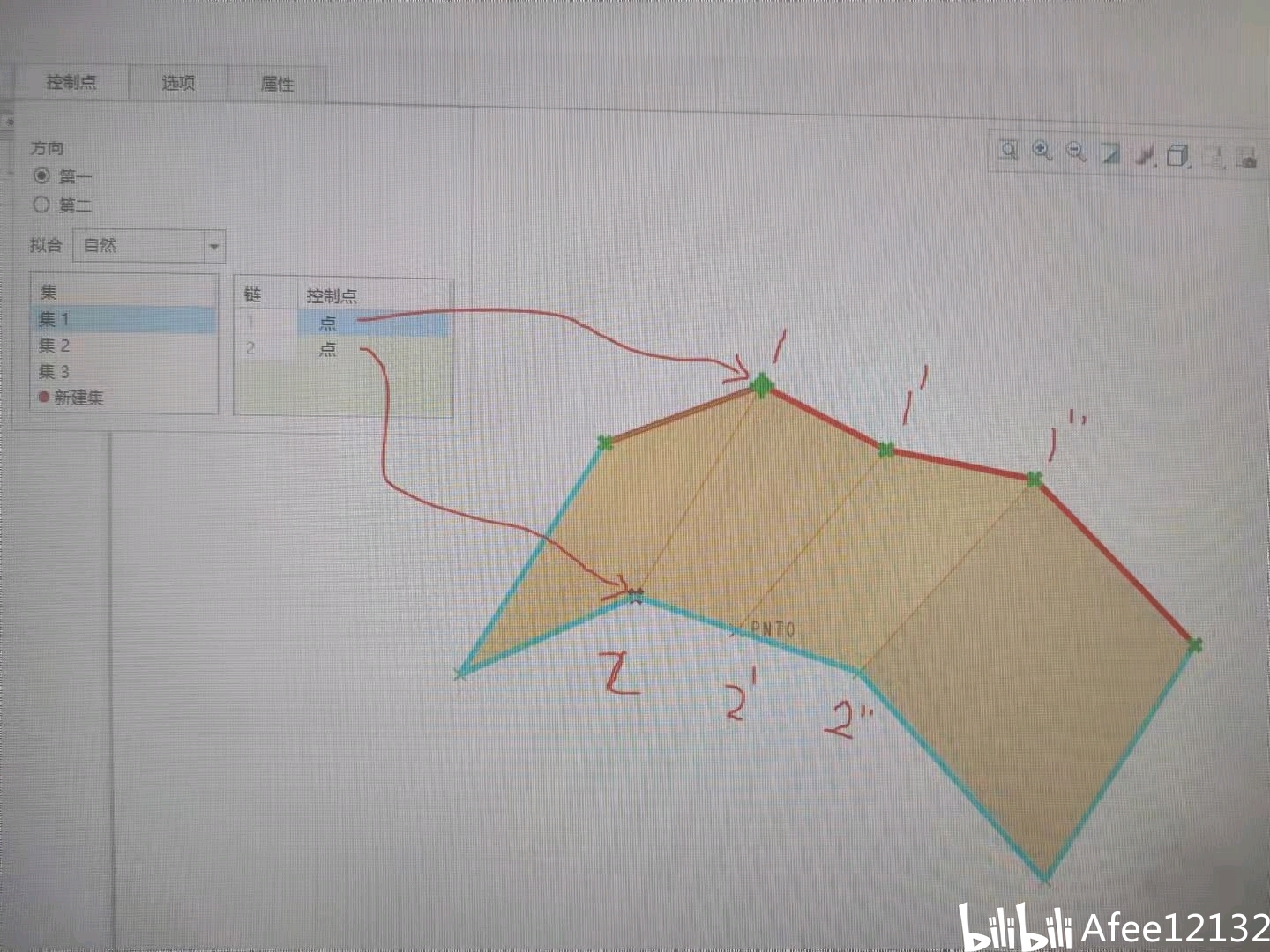

打开控制点选项卡，创建控制点集，一个集里包含两个对应点，选择点时注意蓝色底是待选的意思，依次建立三个集，如图8所示

   图8 控制点选择


最后曲面效果如图9，只有三条线了。

   图9 添加控制点效果
