三角标志设计：Proe/Creo边界混合技巧

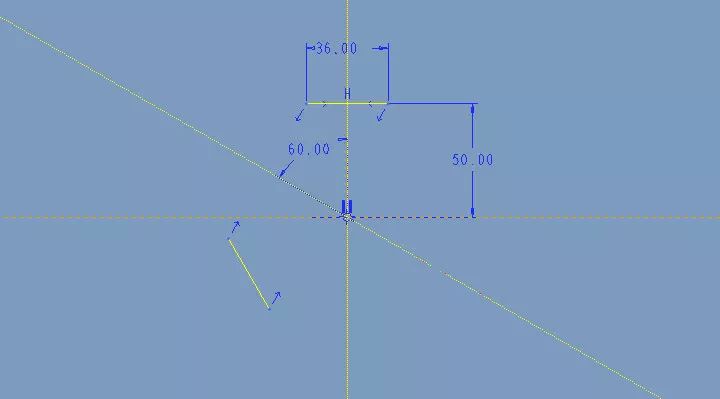

1.点击草绘，选择FRONT平面作为草绘平面，绘制如下图所示的草绘。

2.退出草绘，点击【边界混合】命令，按住Ctrl依次选择上一步的两个直线段并将边界条件均设置为“垂直”。

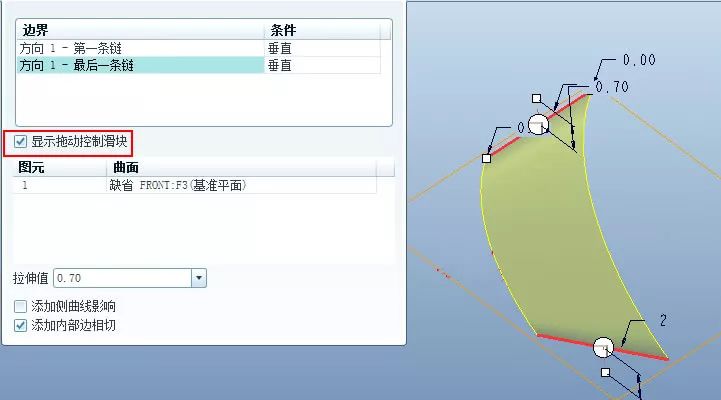

点击【约束】，勾选“显示拖动控制滑块”，如下图所示，将拉伸值均设置为0.7。

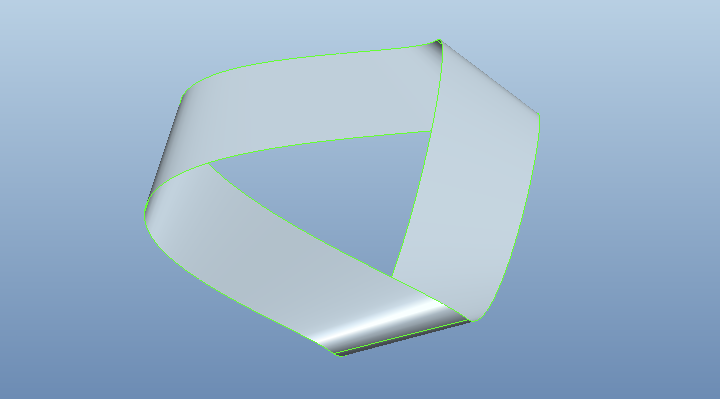

3.选择边界混合特征，鼠标右击选择“阵列”，类型选择“轴”，选择坐标系的Z轴作为旋转轴，阵列数量为3。

完成。

4.将三个曲面进行合并。首先按住ctrl选择下面三个曲面，点击【编辑】-【合并】。

5.选择合并的面组，点击【编辑】-【加厚】，厚度设置为2，点击箭头设置好箭头的方向。

完成。
