Cadence中电路复制与文件夹管理技巧

我们首先使用指令cp -r /home/******/schematic /home/····/smic28

  这时我们就把对方（***）的文件夹复制到自己的（···）文件夹下了。

   复制文件夹


如果之前挂载过对方的文件夹，则推荐重命名一下，后缀加个test加以区分。

   mobaxterm的文件显示功能

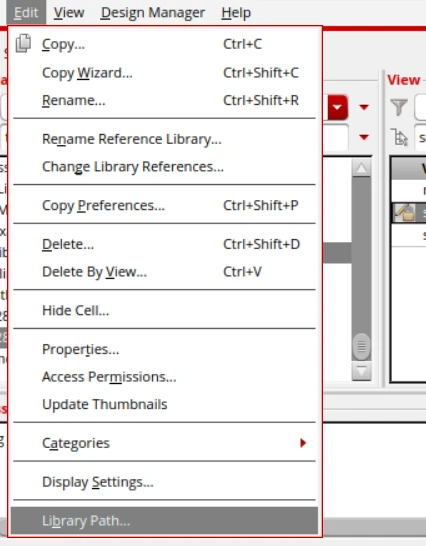

由于是复制过来的，cadence不认识，所以需要将新的库关联一下。在library path editor下找个空白栏，新建一个库。

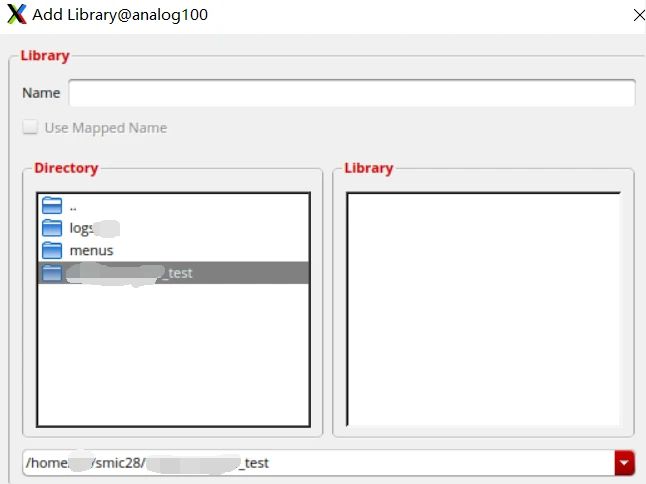

挂载时，选中刚刚复制的库即可。此处以这个带test后缀的文件夹为例。

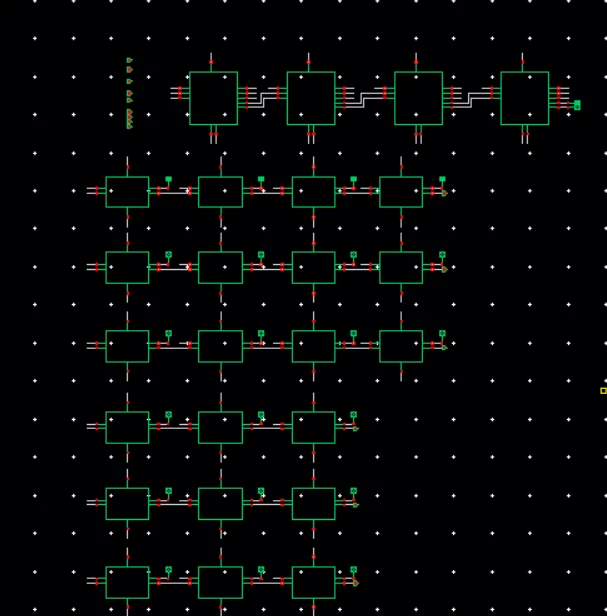

打开电路图，对方很可能用了自己封装的symbol。由于此时复制过来的symbol路径还是对方的，我们没权限，所以需要替换一下新的路径。

   都是symbol，都要替换哈哈哈


替换成刚刚复制的库就行了，这样我们就可以随意编辑了！
