Cadence Virtuoso：Library管理技巧

启动library manager模拟IC设计中的软件操作：Cadence Virtuoso Library Manager 库的管理与工程移植 P7 - 00:20

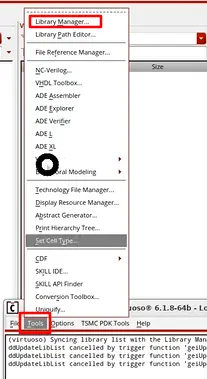

CIW-tools-library manager

工程library定义及管理00:55

CIW-tools-library path editor

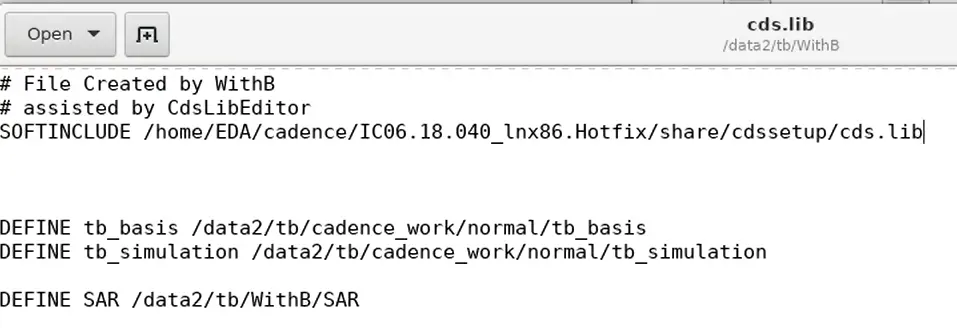

cds.lib介绍

02:57

在启动virtuoso的目录下有cds.lib，cadence软件会读取cds.lib信息并在library path中展示

cds.lib中分两类

• 用户自定义库：DEFINE 库名 库路径
• 软连接，对应某个路径下的cds.lib文件：SOFTINCLUDE 路径
• #注释

新建库操作

常用模拟IC设计中的软件操作：Cadence Virtuoso Library Manager 库的管理与工程移植 P7 - 04:43

library manager-file-new-library

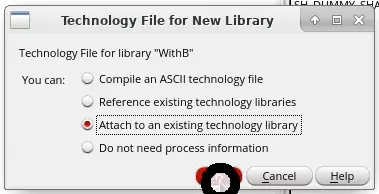

弹出technology file for new library模拟IC设计中的软件操作：Cadence Virtuoso Library Manager 库的管理与工程移植 P7 - 04:59

选择新库和什么工艺绑定，一般选第三个选项

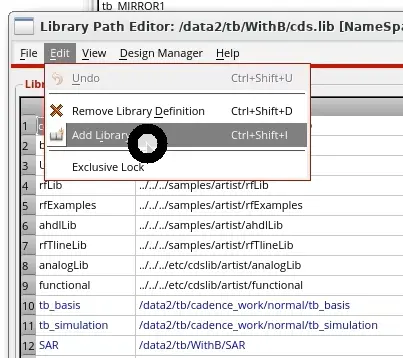

另一种操作01:59在library path editor-edit-add library

右键工程名查看属性

添加目录分类模拟IC设计中的软件操作：Cadence Virtuoso Library Manager 库的管理与工程移植 P7 - 05:59勾选菜单栏下方 show category

工程迁移08:00

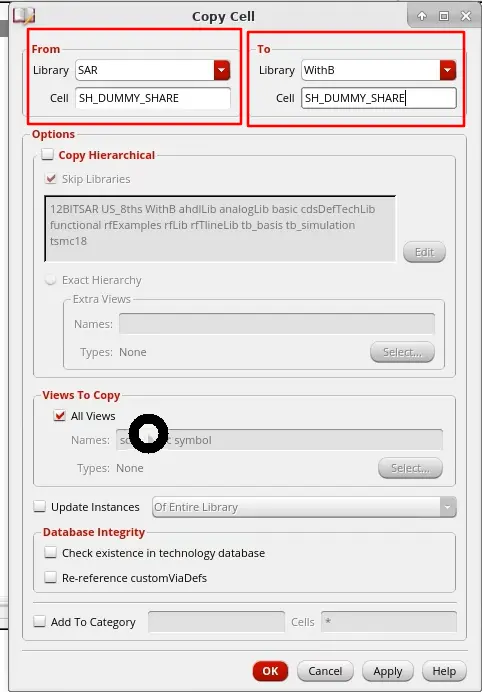

复制cell模拟IC设计中的软件操作：Cadence Virtuoso Library Manager 库的管理与工程移植 P7 - 08:25 选中cell名右键copy,默认对所有视图进行复制

这种方式可能在整个库迁移式发生问题演示模拟IC设计中的软件操作：Cadence Virtuoso Library Manager 库的管理与工程移植 P7 - 11:08

调用的子工程如果没有一起复制，可能会导致丢失

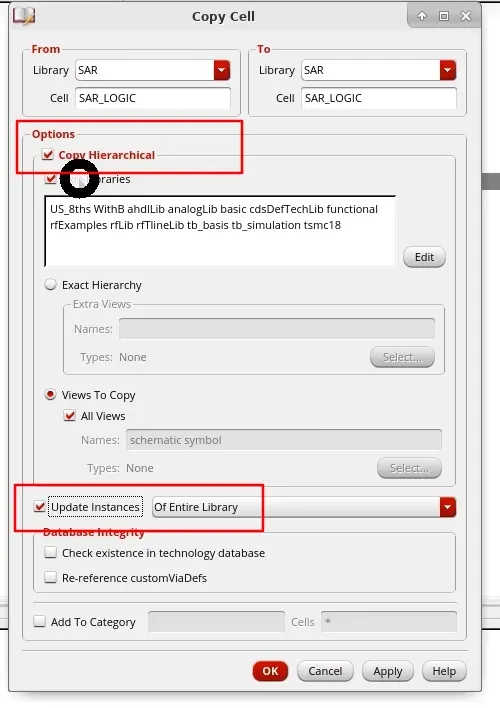

正确的勾选14:36

勾选copy Hierarchical和update instances(链接关系更新)

lock文件模拟IC设计中的软件操作：Cadence Virtuoso Library Manager 库的管理与工程移植 P7 - 19:33其他用户只能只读打开

删除lock文件模拟IC设计中的软件操作：Cadence Virtuoso Library Manager 库的管理与工程移植 P7 - 20:36

find . -name ''*.cdslck'' -exec rm -f {} \;
