Pads导坐标文件方法全攻略

坐标文件是用来描述PCB器件的具体位置，用于SMT贴片生产。对于一名硬件工程师来说，输出给SMT的坐标文件应该是准确无误的，否则将会导致贴片无法继续。大家是否有遇到过自己输出的坐标文件，SMT反馈不能对齐的问题呢，接下来给大家说下导致这个情况的具体原因。

Pads导坐标文件的方法有两种：

第一种：使用Cam Plus

第二种：使用工具下面自带的脚本

第一种：使用Cam Plus

Step1：设置单位（设置为公制MM）

Step2: 设置坐标原点（设置为板件左下角）

Step3: 用file—cam plus菜单转出smt坐标文件(如果有两层贴片则应该转出两个文件)

TOP层坐标文件

BOTTOM层坐标文件

生成后缀.318坐标文件：手动将后缀改为.CSV格式，例如：TOP.csv

第二种：使用工具下面自带的脚本

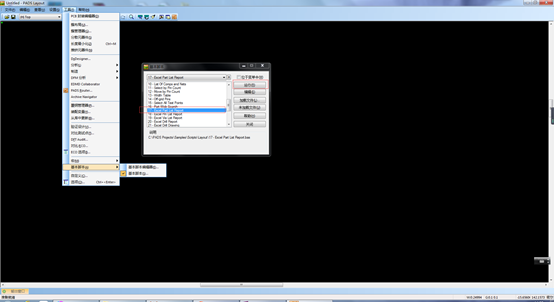

右击工具栏==选择基本脚本==选择17这个脚本==运行

网上的教程大部分都是这样，但是这脚本是已你封装的原点来定坐标的：

比如说你封装的原点定在中间，pads自带脚本导出的坐标文件也在中间。当你封装的原点定在左下角，pads自带脚本导出的坐标文件就在左下角。而SMT定位器件都是在中间的，这会导致原点定在左下角的原件无法对齐。而第一种方法不用担心你元件封装原点定在哪，他会自己计算封装的中点

如果要继续使用第二种方法，这时候我们就要自己修改脚本里的代码了，目前我在网上找了别人修改过的脚本，点击加载文件，加载下载的脚本就可以了。有需要脚本的留言发给你们。
