Altium Designer 19一文搞懂PCB极坐标用法

Altium   Designer19 PCB极坐标

现在在设计一个灯环模块，需要解决旋转角度问题，令我想起了极坐标的使用方法。以前是使用Altium Designer14的版本，现在换Altium Designer19了在设置上有些小小区别，现在来记录一下这个设置过程。

1、设置方法

1.1 普通方法

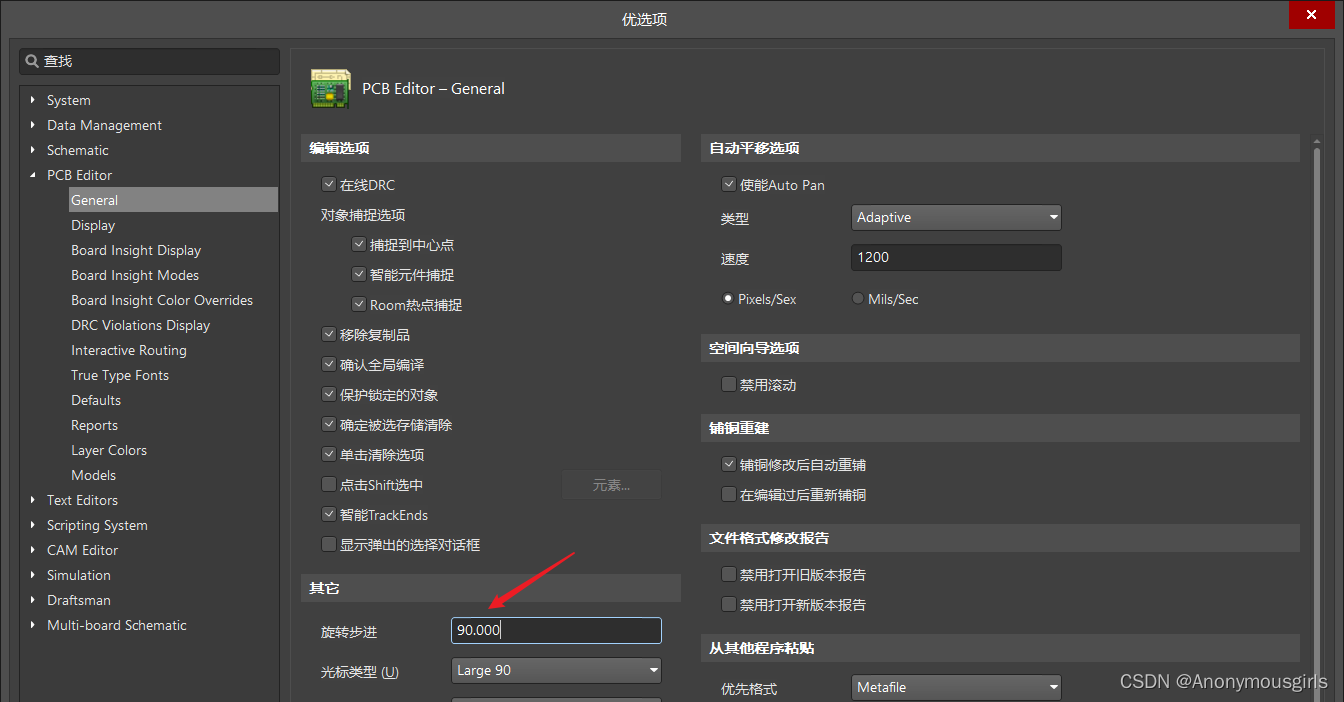

平时放置少量器件时都是按空格键进行旋转放置的，设置好旋转步进角度就可以。虽然可以实现功能，但步骤有些繁琐。

这个设置旋转步进的方法后面极坐标也要用到。

1.2 极坐标设置方法

第一步：先给板子设置一个坐标原点，极坐标可以在这个坐标原点往外延伸。

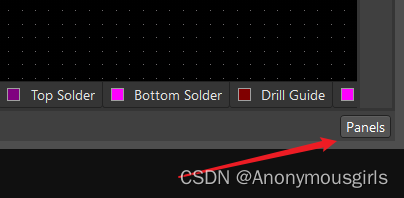

   第二步：点击右下角的Panels面板按钮。

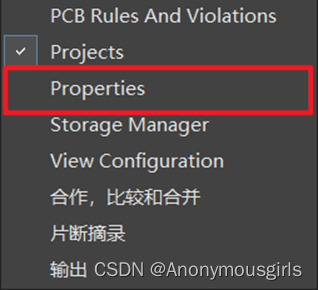

第三步：进入点击 Properties  选项。

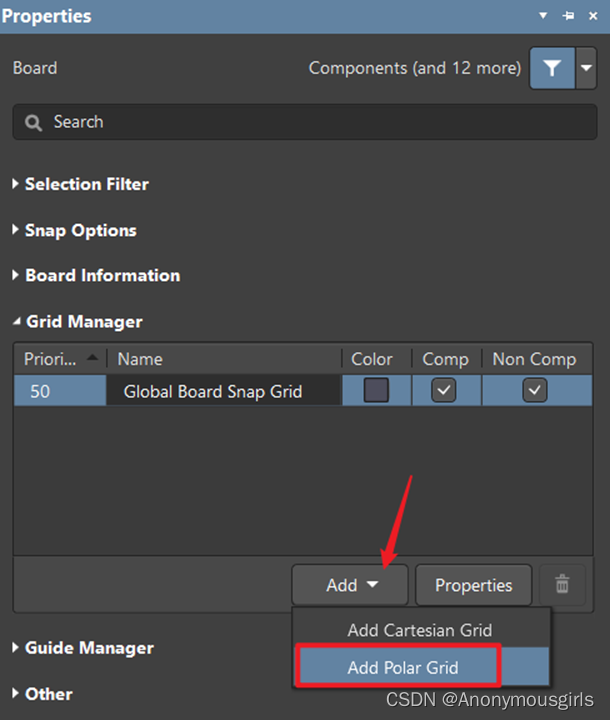

第四步：进入Properties找到 Grid   Manager，后点击Add选项->然后点击Add Polar Grid添加一个极坐标网络。

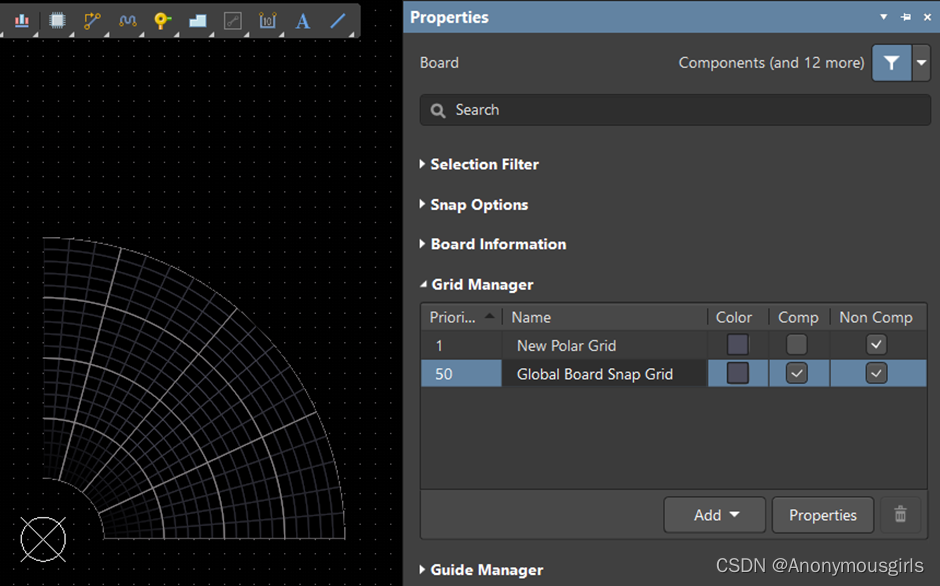

设置好之后效果如下：

设置后这个极坐标只是一个初始状态，并不是想要的效果，那么还需要进一步设置才行。

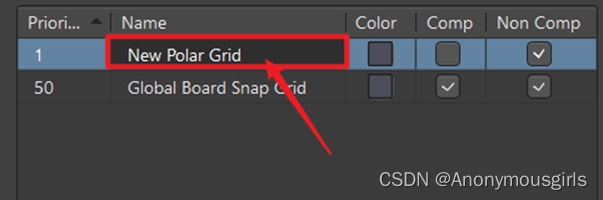

第五步：鼠标双击New Polar   Grid进入设置界面。

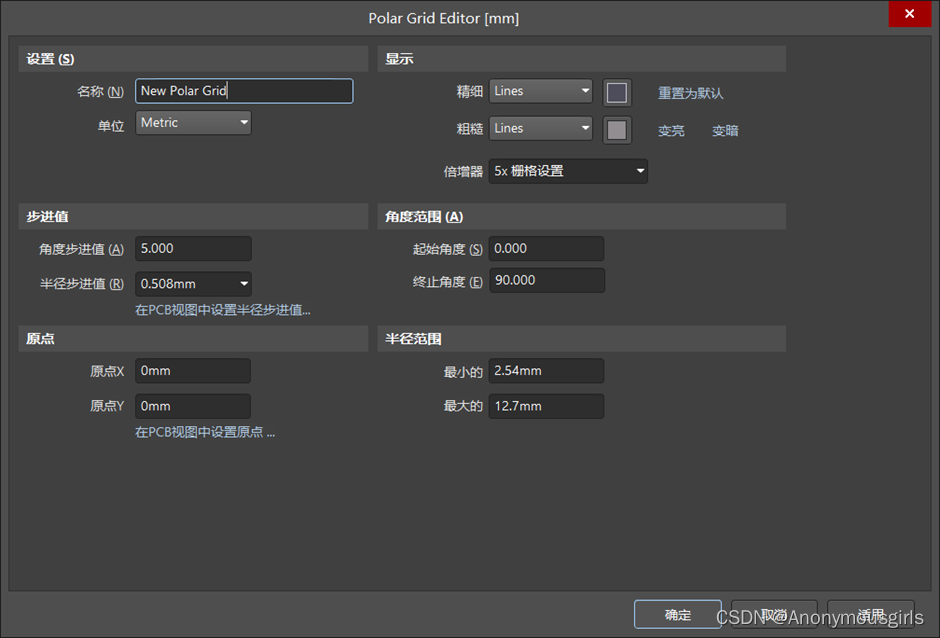

进入设置界面后如下图：

   设置：

   1、 名称：可以随便自定义命名，也可默认。

   2、 单位：可以选择mm和mil作为长度单位，推荐使用mm。

显示：

   这些选项通常默认即可，是极坐标的显示形式，也可以自定义设置，比如格点、颜色等。

步进值：

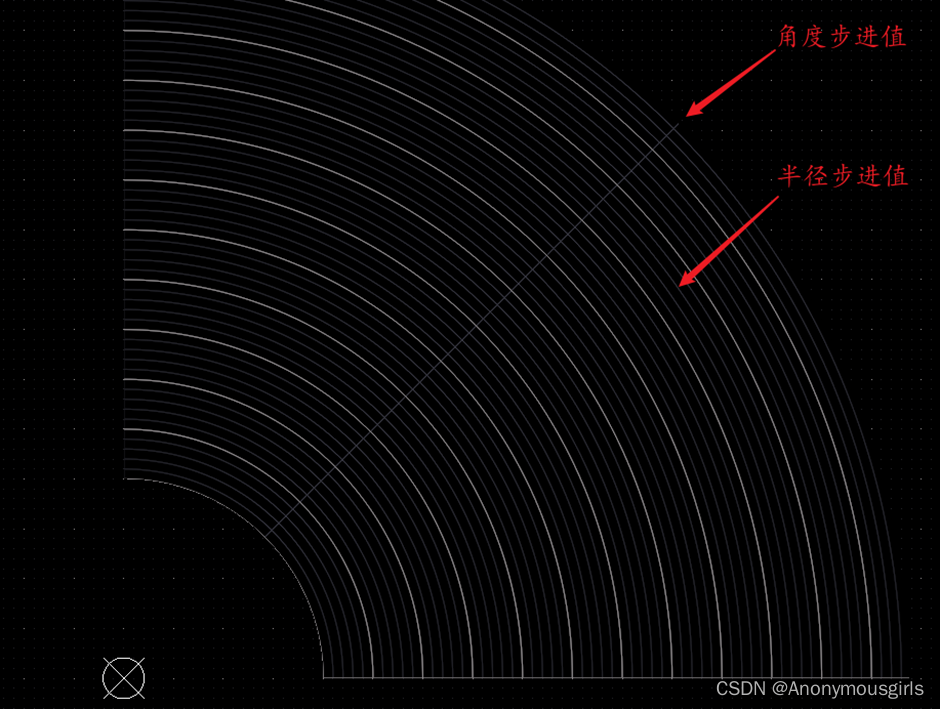

   1、角度步进值：是体现角度的那些线。

   2、半径步进值：是体现圆圈的每个半径的一个步进距离，这个值越小，那么这些显示的圆圈就越密，反之值越大这些显示的圆圈就越疏。

角度范围：可以理解为极坐标的范围大小。

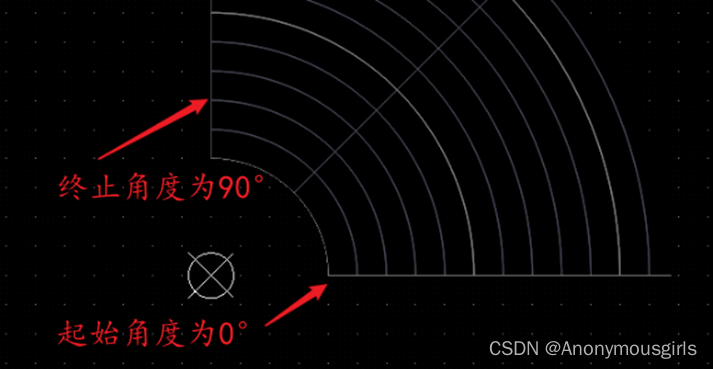

   1、起始角度：极坐标的起始角度。

   2、终止角度：极坐标从0°逆时针旋转的角度，如果是需要一个封闭的圆，则输入360°。

原点：

   一般坐标原点都设置坐标为(0，0)。

半径范围：

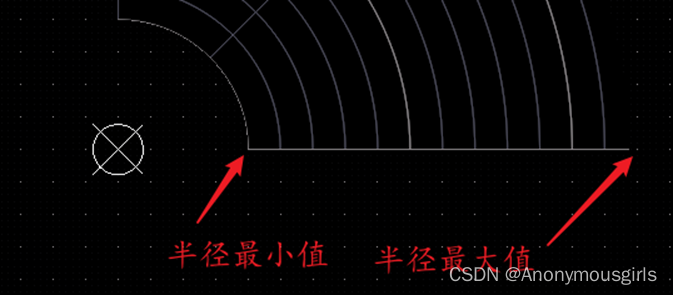

   1、最小值：坐标原点到极坐标的起始距离。(通常设置为0比较美观)

   2、 最大值  ：坐标原点到极坐标的最终长度距离。

到此，极坐标的设置流程就已经完成啦！

之后就可以往极坐标上粘贴器件或者焊盘了。

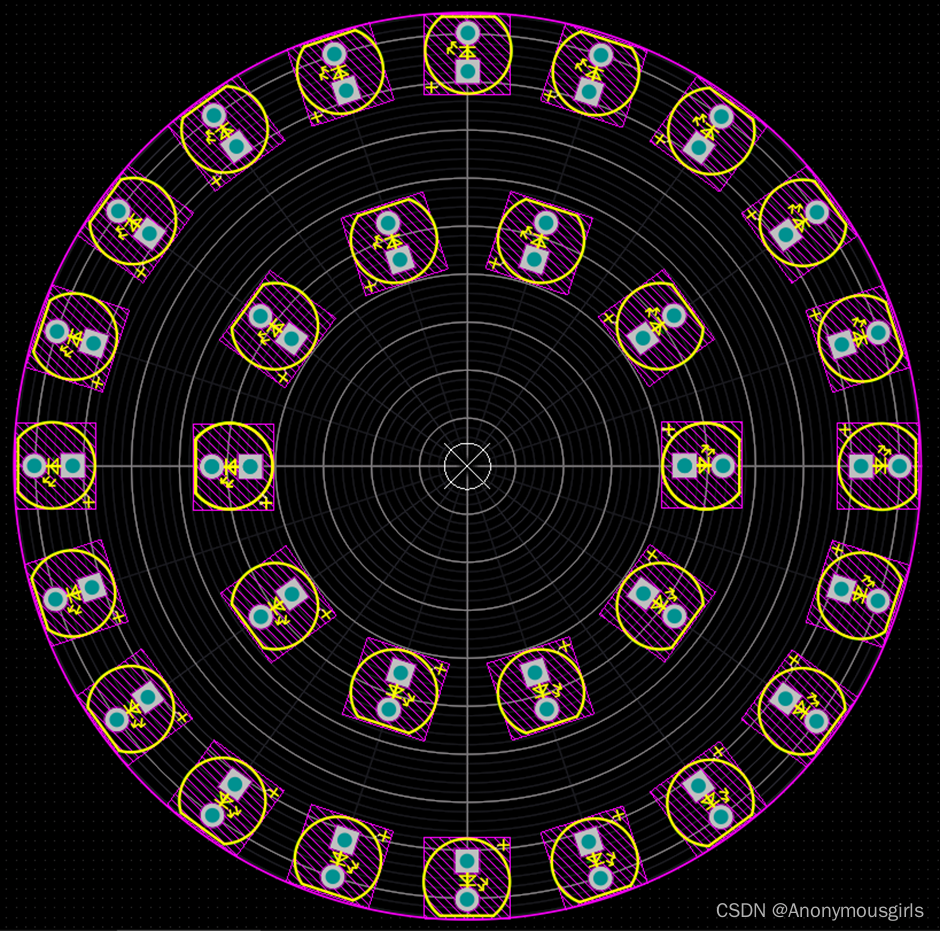

完成效果如下：

2、极坐标删除

如果不需要这个极坐标了，可以点击删除这个极坐标。

   步骤方法如下：

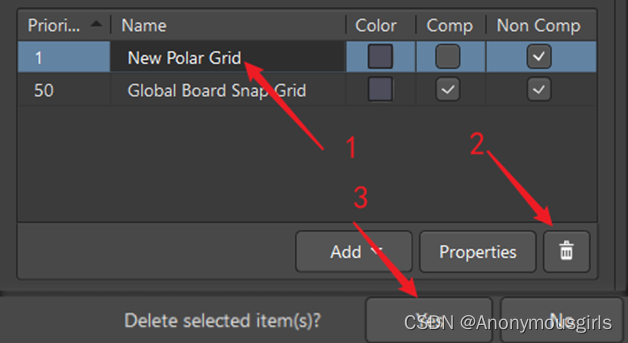

   鼠标点击New Polar Grid -> 点击删除按钮 -> 点击Yes.

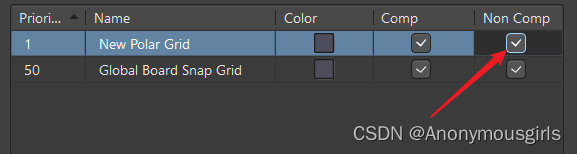

或者点击下面这个勾进行隐藏：

补充：AD14极坐标设置

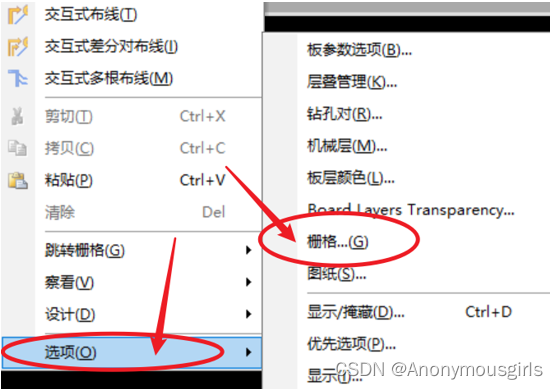

1、在PCB界面点击鼠标右键 options–>Grid Manager

   快捷键：O+G

2、点击菜单按钮，选择添加极坐标选项（ Add   Polar Grid）。

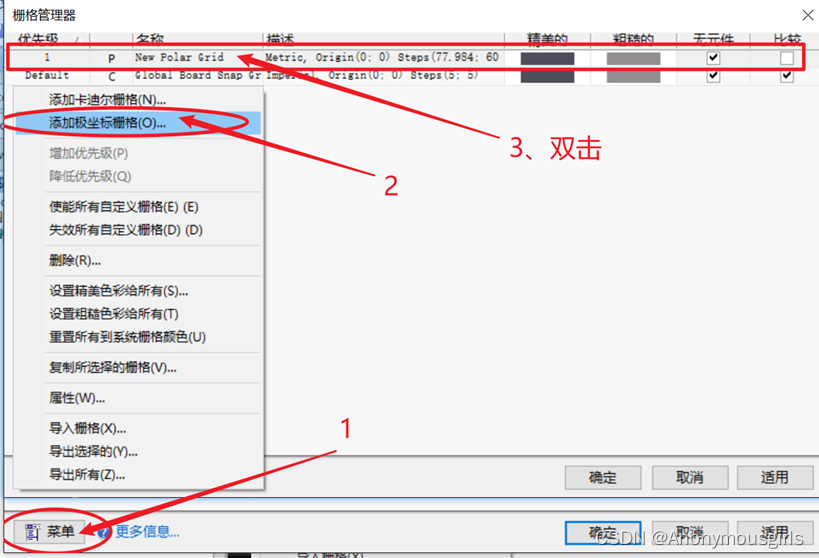

3、双击上图中的红色方框中的New polar Grid，进入极坐标设置窗口。

   （详细设置说明可以参考AD19的第五步，后面的设置都是一样的了）
