TC4钛合金棒材和板材同厂供货吗？材质证明和规格齐全度实测

摘要（精炼）

PEEK因其高性能被广泛用于生物医学和结构材料，但硬度低、耐热性差限制了其在严苛环境下的应用。本研究采用离心粉末压实+真空烧结制备PEEK/TC4复合材料，三种配比：PT(20)、PT(30)、PT(40)（TC4质量分数20%、30%、40%）。

• SEM：TC4颗粒均匀分布，形成局部界面结合。
• DSC：TC4作为异质成核剂，结晶度从41%（纯PEEK）提高到48%（PT(40)），熔融温度未受显著影响。
• XRD：证实金属填料促进聚合物基体结晶。
• TGA：PT(40)在800°C下残重75%（纯PEEK为53%），热稳定性显著提升。
• 显微硬度：PT(40)硬度提高35%。

结论：该方法可调控PEEK/TC4复合材料的性能，适用于高硬度、热稳定、结构可靠性要求高的生物医学或工程应用。

📌 关键词：PEEK, TC4, 结晶度, 显微硬度, 生物材料, 粉末冶金

引言（精炼）

• 人工假体材料需具备力学强度、热稳定性和生物相容性。
• 金属假体存在应力屏蔽，聚合物假体耐磨损和长期稳定性不足。
• PEEK具有良好化学惰性、透光性、弹性模量接近人骨，熔点>343°C，用于脊柱融合器、创伤固定、牙科修复。
• 但PEEK硬度低（20–25 HV）、耐磨性差、表面生物惰性，限制其在高负载长期植入中的应用。
• 金属填料（如Ti、Al、CoCr）可改善PEEK性能，TC4因其优异的生物相容性和力学性能成为理想增强相。
• 传统加工方法（熔融共混、注塑）易导致金属颗粒团聚。
• 本研究的创新点：采用离心压实（3000 g） 实现TC4在PEEK中的均匀分散，即使在40 wt% TC4下也无明显团聚。
• 研究目标：系统研究PEEK/TC4复合材料的微观结构、热稳定性、结晶度、硬度，填补钛增强PEEK复合材料的性能研究空白。

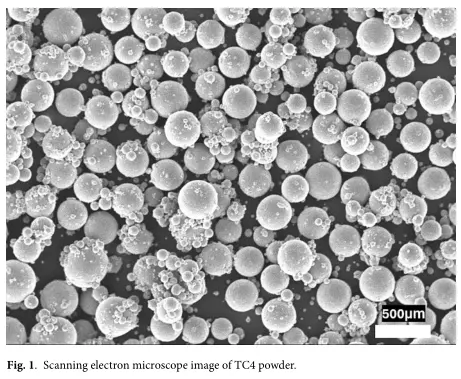

🖼️ 图1（原文位置）：TC4粉末的SEM图像（球形颗粒）

实验方法（精炼）

材料

• PEEK粉末（Sigma-Aldrich，EK306010）
• TC4粉末（Ti-6Al-4V，球形，含6% Al、4% V，密度4.43 g/cm³，硬度330–350 HV）
• 粒径分布：PEEK中位粒径~50 μm；TC4：D10=54 μm，D50=78 μm，D90=110 μm

复合材料制备

• 配比：PT(20)、PT(30)、PT(40)（质量分数）
• 预干燥：100°C，4h
• 离心压实：3000 g，180 min
• 真空烧结：370°C，60 min
• 缓慢降温，避免残余应力

表征方法

• SEM + EDS（加速电压15 kV，Au喷镀）
• TGA（N₂气氛，30→1000°C，10°C/min）
• DSC（30→500°C，10°C/min）
•

• 显微硬度（Vickers，10 N，10 s，10个压痕/样）
• XRD（Cu Kα，10–70°）

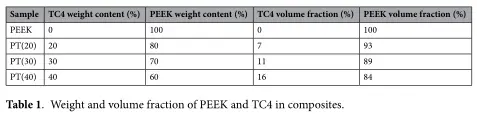

📊 表1：样品中PEEK和TC4的质量与体积分数

结果与讨论（精炼）

界面特征（SEM）

• 纯PEEK（图2a）呈均质形貌
• PT(20)（图2b）：TC4颗粒（5–50 μm）均匀分布，无明显团聚
• PT(30)（图2c）：颗粒密度增加，颗粒间距减小
• PT(40)（图2d）：颗粒接触，接近渗透阈值
• EDS（图3）：Ti、Al、V均匀分布
• 界面区域（图4）：存在局部结合区，也有气孔（1–3 μm）导致界面缺陷

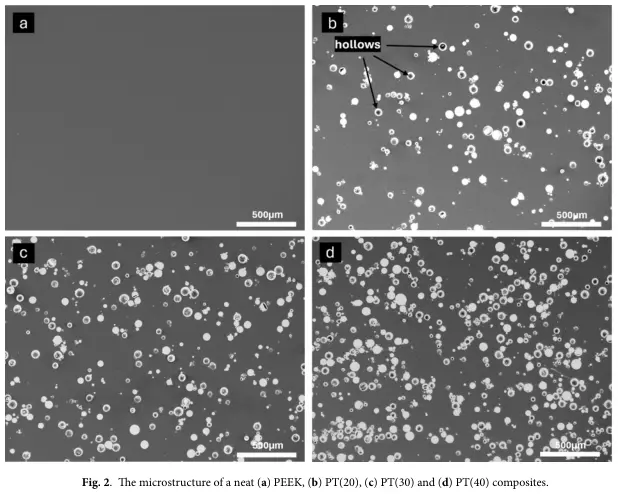

🖼️ 图2：a) 纯PEEK，b) PT(20)，c) PT(30)，d) PT(40) 的微观结构

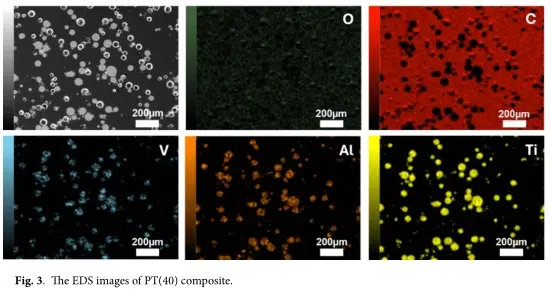

🖼️ 图3：PT(40) 的EDS图像

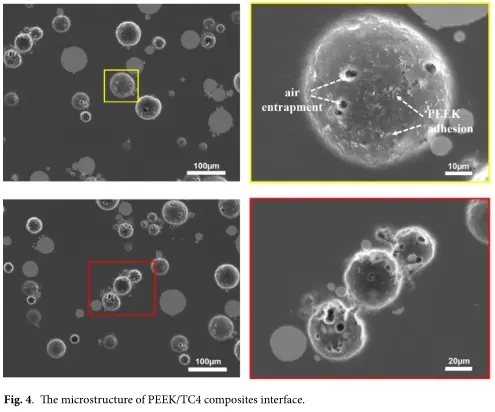

🖼️ 图4：PEEK/TC4复合材料的界面微观结构

热重分析（TGA）

• 所有样品在~500°C开始失重，550–600°C失重最快
• 失重分为四个阶段：25–500°C（稳定）、500–620°C（快速分解）、620–820°C（缓慢分解）、820–1000°C（残渣平台）
• PT(40)在600°C残重77%，800°C残重75%，显著优于纯PEEK（53%）

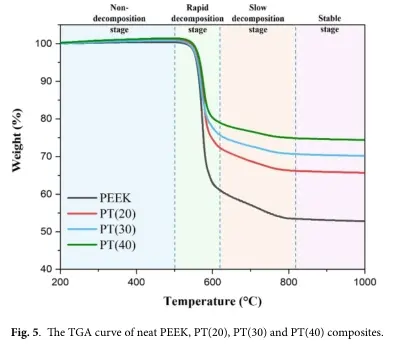

🖼️ 图5：TGA曲线（纯PEEK，PT(20)，PT(30)，PT(40)）

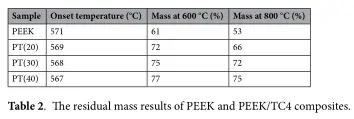

📊 表2：残重结果

差示扫描量热（DSC）

• Tg（160–165°C）几乎不变
• Tm（342–343°C）略微上升
• 熔融焓：53 J/g（纯PEEK）→ 63 J/g（PT(40)）
• 结晶度：41% → 48%
• TC4作为异质成核剂促进结晶

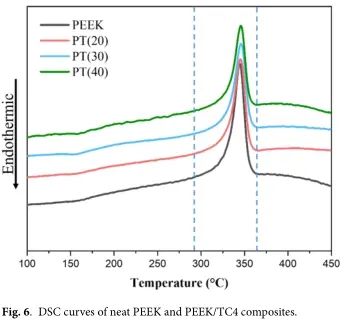

🖼️ 图6：DSC曲线

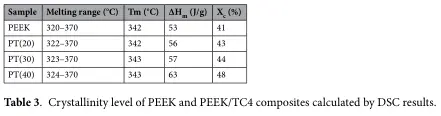

📊 表3：结晶度计算结果

X射线衍射（XRD）

• 纯PEEK：2θ ≈ 18.7°, 20.8°, 22.6°, 28.7°（正交晶系）
• TC4：2θ ≈ 35.1°, 38.4°, 40.2°, 53.5°（α-Ti）
• TC4含量越高，Ti峰强度越强，PEEK峰强度相对减弱
• 无明显峰宽化或非晶化，表明TC4未破坏PEEK结晶结构

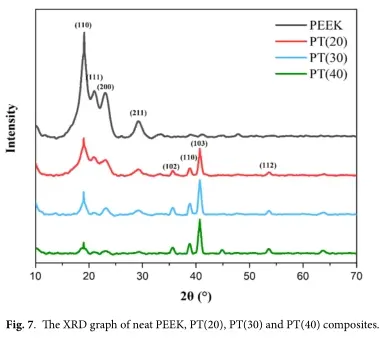

🖼️ 图7：XRD图谱

显微硬度分析

• 硬度：26.5 HV（纯PEEK）→ 35.8 HV（PT(40)），提升35%
•
• Halpin-Tsai模型预测值与实验结果高度吻合（偏差<3%）
• PT(40) 硬度接近人骨范围，适用于骨组织接触应用

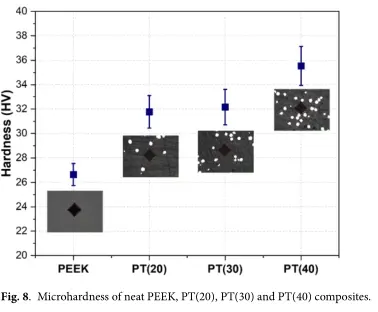

🖼️ 图8：显微硬度柱状图

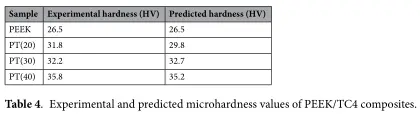

📊 表4：实验与预测硬度对比

结论（精炼）

1. 离心压实法 实现了TC4在PEEK中的均匀分散，界面结合良好。
2. 结晶度 从41%提升至48%（+17%）。
3. 热稳定性 显著提高，PT(40)在800°C残重75%（纯PEEK为53%）。
4. XRD 证实α-Ti与半结晶PEEK共存，未破坏基体结构。
5. 显微硬度 提升35%，与Halpin-Tsai模型预测一致。

总体：PEEK/TC4复合材料兼具高硬度、高热稳定性和良好结构性能，适用于骨科或人工假体等生物医学领域。

未来工作：体内生物相容性、摩擦学性能、拉伸/弯曲测试、非等温结晶动力学、SBF生物活性评估。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
