1.实际使用和应用场景

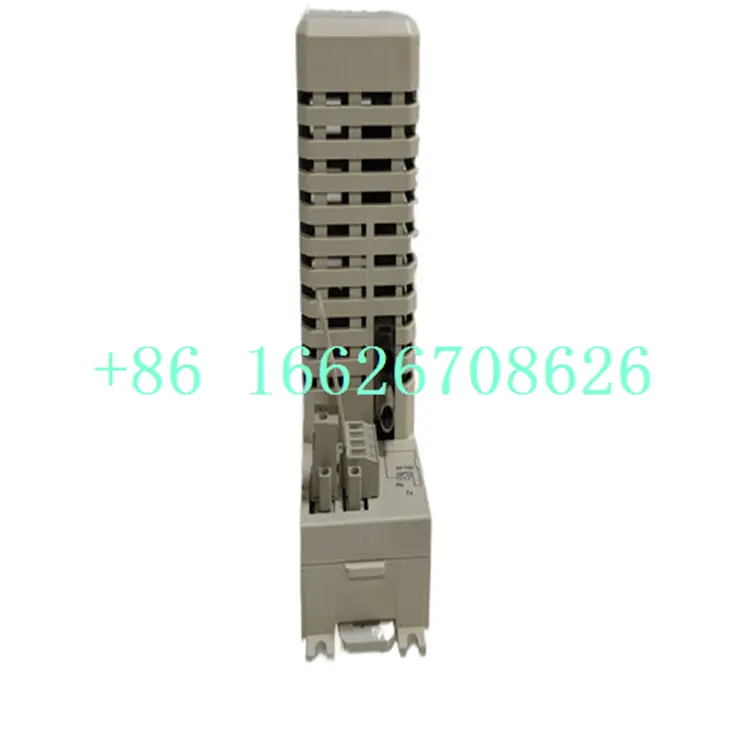

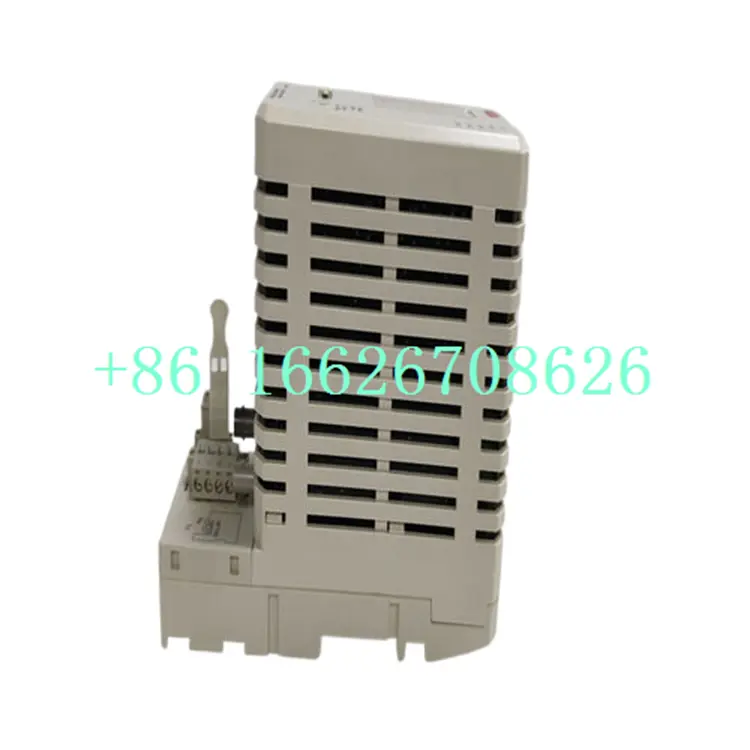

ABB TC514V2 3BSE013281R1 是一个16通道隔离数字输入模块，主要用于ABB的System 800xA分布式控制系统（DCS），特别是在AC 800M控制器架构中。它通常部署在要求苛刻的工业环境中，例如：
油气精炼厂（监测阀门位置、泵状态、ESD信号）
发电厂（锅炉联锁、汽轮机跳闸指示）
采矿和矿物加工（传送带限位开关、料仓液位传感器）
化工和制药厂（安全许可、门联锁）
例如，在液化天然气（LNG）设施中，TC514V2可能会从紧急隔离阀读取16个离散的“打开/关闭”信号。其电隔离和高抗噪性可确保在高功率电机或VFD附近可靠运行，因为电磁干扰（EMI）可能会破坏标准I/O信号。与基本的PLC输入不同，该模块完全集成到800xA资产模型中，实现了预测性诊断和集中报警管理。
2.产品介绍与定位
TC514V2属于ABB的S800 I/O系列，专为模块化、可扩展和高度可靠的过程自动化而设计。“V2”表示更新的硬件版本，具有改进的诊断功能，并与较新的AC 800M固件版本兼容。完整的零件号3BSE013281R1确认它是一个24 V DC供电、吸收型（NPN兼容）、隔离的数字输入模块，具有16个通道。
定位为高级、安全意识输入界面，在以下情况下选择：
要求符合SIL标准（根据IEC 61508，最高可达SIL 2）
长电缆线路（>100米）要求高输入阻抗和噪声抑制
与System 800xA工程工具无缝集成至关重要
它不可热插拔，但支持在线诊断，使其成为计划外停机成本高昂的连续过程工业的理想选择。
3.关键技术特征和功能优势
功能优势
16个隔离通道，防止接地回路；一个通道上的故障不会影响其他通道
现场电路、背板和相邻通道之间的电隔离（500 V）
高抗噪性，不受1 kV/µs瞬态的影响；适用于电气恶劣环境
内置诊断报告每个通道的开路、短路和欠压情况
宽输入电压范围在11-30V DC时识别“ON”；0–5 V DC时“关闭”
LED状态指示器每个通道的绿色LED用于本地视觉验证
SIL 2功能支持安全仪表功能（具有适当的系统设计）
这些功能减少了误跳闸，简化了故障排除，并提高了功能安全性——这在高风险行业中至关重要。
4.详细技术规格
参数值
型号ABB TC514V2
ABB订单代码3BSE013281R1
16通道隔离数字输入模块
输入类型接收器（电流源现场设备）；与NPN传感器兼容
额定输入电压24 V DC（标称）
输入“ON”电压11–30 V DC
输入“OFF”电压0-5V DC
输入电流~2.5 mA@24 V DC
隔离电压500 V AC RMS（通道到通道和通道到背板）
响应时间<10ms（可通过软件过滤配置）
背板接口S800 I/O总线（通过TB840A/TB850A基本单元）
安装带端子底座的DIN导轨（例如TB840A）
尺寸120毫米（高）×35毫米（宽）×110毫米（深）
工作温度-25°C至+60°C
CE、UL、CSA、IEC 61010-1、IEC 61326-1、IEC 61508（SIL 2）认证
兼容性AC 800M控制器（PM86x系列），System 800xA v5.1+
🔌 注：现场接线需要端子座（如TB840A）。保险丝版本使用TB850A。
5.相关模块和兼容单元
码头基地：
TB840A：标准螺丝端子座
TB850A：带保险丝座的底座（用于带保险丝的I/O配置）
配套I/O模块：
TC531V2（3BSE013290R1）：16通道非隔离数字输入
TD512V2（3BSE013285R1）：16通道数字输出（晶体管）
TU810V1/TU830V1:远程机柜的I/O连接单元
控制器：
交流800M PM866AK01
CM840B（用于冗余系统）
工程工具：
控制生成器M（硬件配置和逻辑）
资产优化门户（诊断和健康监测）
6.安装和维护最佳实践
✅ 安装提示：
现场输入始终使用屏蔽双绞线电缆；仅控制器端的接地屏蔽。
验证传感器极性——TC514V2预计电流会流入模块（汇配置）。
保持输入接线与电源线分开，以避免感应电压导致错误的“ON”状态。
如果观察到抖动（例如，来自机械接触），请在Control Builder M中启用输入滤波。
🔧 维护建议：
监测800xA图形中的每个通道诊断位，以检测开路或短路报警。
在工厂停机期间，使用模拟的24V信号进行回路检查。
如果多个通道发生故障，请更换整个模块——用户不可维修。
在更换之前备份硬件配置（.hwcfg）。
⚠️ 常见陷阱：
使用不带外部下拉电阻器的PNP传感器→ 输入浮动高。
超过最大电缆电容（>1µF）→ 信号上升时间劣化。
忽略共模电压限制→ 随着时间的推移，隔离失效。
