光模块GR-468-CORE温循测试，宏展TC箱精准复现失效工况

一、GR-468-CORE：光电子器件温度循环测试的“硬门槛”

1.1 标准是什么

Telcordia GR-468-CORE《通信设备用光电子器件通用可靠性保证要求》是光通信行业光电子器件可靠性测试和质量控制的核心参考标准，涵盖有源与无源器件的测试与质量控制要求。对于进入北美云厂商与电信骨干网供应链的400G/800G/1.6T光模块与CPO器件，GR-468-CORE是必须通过的可靠性认证框架。

温度循环测试（Temperature Cycling）是该标准最核心的试验项目之一，引用MIL-STD-883C Method 1010作为技术框架。标准对测试条件有明确的硬性规定：温循范围为-40℃至+85℃，温度变化率不低于10℃/min且要求全程线性可控，循环次数不少于500次，高低温驻留时间各不少于10分钟。

1.2 为什么必须做这个测试

光通信器件的失效机理，与温度循环测试的工程价值直接相关。共封装光学（CPO）器件将光引擎与交换芯片封装于同一基板，涉及硅光芯片、GaAs/InP有源区、陶瓷基板、环氧塑封、铜互联等多类材料。不同材料的热膨胀系数（CTE）差异达2至8倍。在反复的温度升降过程中，材料界面处会产生周期性热机械应力。

真实产线上已反复验证的典型失效包括：焊球疲劳开裂、金线键合断裂、耦合界面微偏移导致消光比漂移、TEC与基板脱粘等。这类失效不会在恒温老化或常温存储中暴露，必须在标准规定的温度循环条件下才能被有效激发。

1.3 认证审核的“否决项”

在GR-468认证审核中，认证机构重点核查三项内容：温变曲线是否线性、箱内温度均匀度是否达标、测试数据是否可追溯。三者任一不合规，500次循环跑满也无法出具有效报告。

传统1至3℃/min的非线性温变箱虽然也能完成温度升降，但因升降温速率不可控、箱内温度均匀度偏差大，出具的测试报告往往无法被Telcordia体系认可。这意味着光模块企业即便投入了大量时间和样品跑完500次循环，如果设备本身不达标，拿到的数据仍然是一张废纸。

二、光模块温循测试的四个现实痛点

2.1 温变速率不达标——认证审核的第一道坎

GR-468要求温度变化率不低于10℃/min且全程线性可控。市面上大量普通高低温箱的温变速率只有1.2至3℃/min，升降温过程缓慢，无法满足标准对“线性可控”的要求。认证机构审核时调取的是全程温度曲线，而非简单的起终点温度记录——曲线斜率不达标，直接判定不合格。

2.2 腔体温度均匀度不足——批次数据离散

量产阶段，光模块多为批量堆叠进行温循测试。如果试验箱腔体不同位置的温度偏差大，同一批次中不同位置样品经受的实际热应力不一致，老化进程快慢不一。最终测试数据离散，同一批次中部分样品通过、部分不通过，工厂无法判断是产品问题还是设备问题。

2.3 数据不可追溯——审核无法过

GR-468认证审核要求测试数据全程可追溯。不少老旧设备仅能显示当前温度，不具备温度曲线实时记录、数据自动存储和导出功能。500次循环跑完，拿不出完整的温变曲线记录，审核无法通过。

2.4 长期运行稳定性不足——测试中断风险

500次温度循环，每次循环包含升降温及高低温驻留，总测试时长可达2000小时（约83天）。量产场景下设备需要连续数十天不间断运行。普通设备在长时间运行中出现温控漂移、制冷系统衰减、风机故障等问题，会直接中断试验进程，已跑完的循环作废，企业损失巨大。

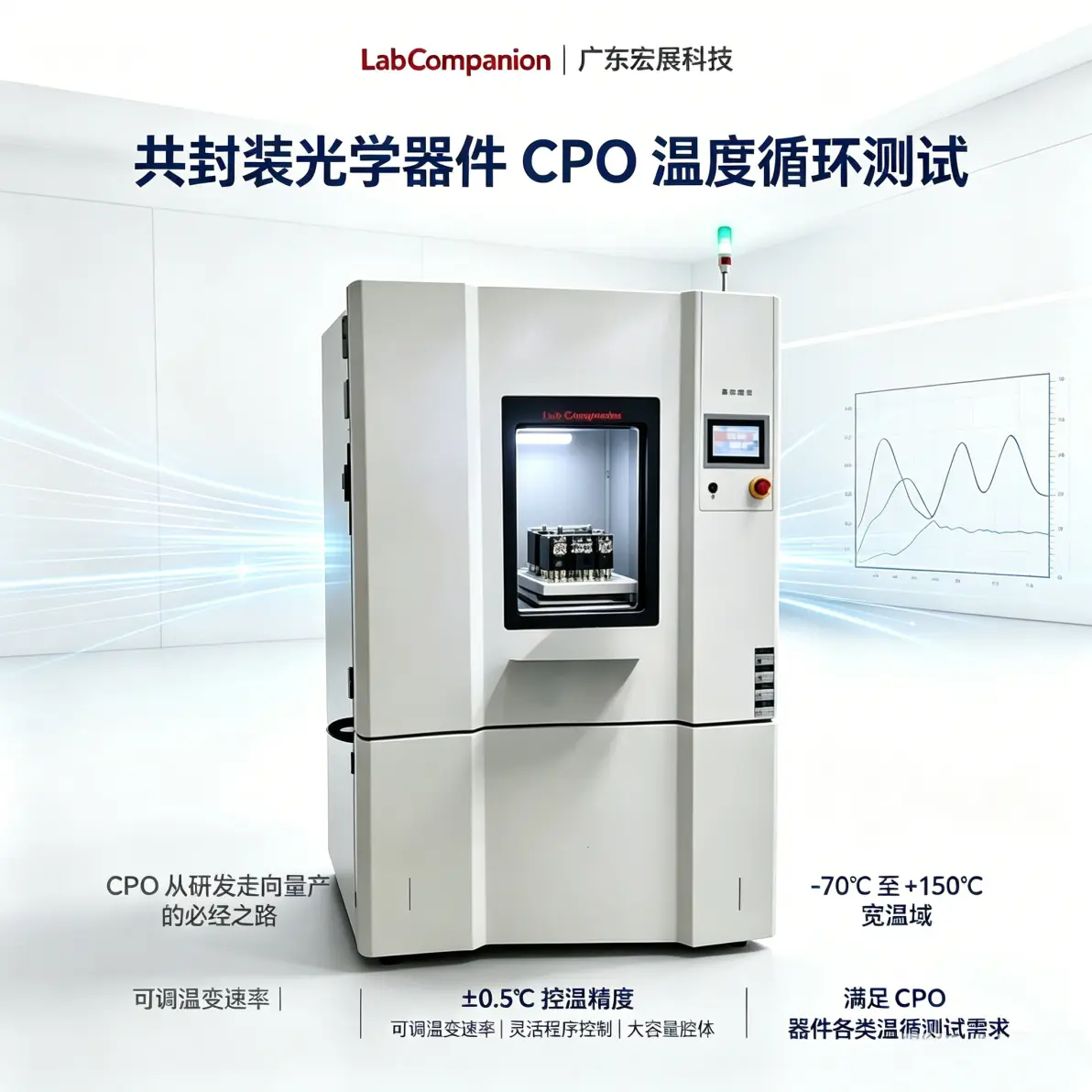

三、广东宏展科技TC系列：与GR-468-CORE条款逐项对齐

广东宏展科技（Lab Companion）位于广东省东莞市，是一家集研发、生产、销售与服务于一体、专注于环境与可靠性试验设备的国家高新技术企业、广东省专精特新企业。公司按ISO9001、ISO14001、ISO45001、ISO27001四体系运作，产品通过欧盟CE认证。宏展科技现有东莞、昆山、重庆三大研发制造工厂，其中东莞总部作为公司研发中心与标准机型主力生产基地。

围绕GR-468-CORE对光电子器件温度循环测试的要求，宏展科技TC系列高低温试验箱从以下五个维度实现了与标准条款的逐项对齐。

3.1 温域覆盖：-70℃至+150℃，留足余量

TC系列温度范围为-70℃至+150℃。这一宽温域完全覆盖了GR-468要求的-40℃至+85℃工业级温循范围，同时可覆盖-55℃至+125℃军规级温循范围，并有充足的下行与上行余量。标准容积覆盖80L、150L、225L、408L、800L等多种规格，80L至8000L非标尺寸可定制。

3.2 温变速率：五档线性可选，10℃/min合规线精准对齐

TC系列温变速率提供5℃/min、10℃/min、15℃/min、20℃/min、25℃/min共五档选择，支持线性与非线性两种温度变化模式。其中10℃/min档位正是GR-468-CORE温循的最低合规线。对于更高降温速率需求，可选配液氮辅助制冷系统，降温速率可达30℃/min。

关键现实点：上述速率为满载工况实测值，非空载标称值。宏展科技采用二元复叠式制冷系统，-70℃长期运行无衰减。

3.3 控温精度与均匀度：决定报告是否被认可

温度波动度≤±0.5℃，温度偏差≤±1.5℃（部分高精度型号），温度均匀度≤±2℃。这三项指标直接决定了认证机构是否认可测试报告——箱内温度分布均匀，不同位置样品经受一致的温循应力，批次数据一致性好；温度波动小，温变曲线平滑线性，符合审核要求。

控温架构采用平衡式调温调湿PID加PWM加SSR，配备A级铠装Pt100铂电阻温度传感器，显示分辨率0.01℃。

3.4 控制系统与数据溯源：审核刚需

TC系列搭载自主研发的Q8/C100智能控制系统，配备大尺寸彩色触摸屏。支持多段程序编程，程序存储能力达120组程序乘100段/组。面对不同品类光模块所需的不同温循参数，可一键调用预存程序，无需反复人工设置。

系统支持温度曲线实时记录、数据自动存储、报表自动生成及USB数据导出。测试全程数据可追溯，满足GR-468认证审核对数据完整性的硬性要求。

3.5 长期运行可靠性：保障83天不间断测试

500次温度循环，总测试时长约2000小时（83天）。TC系列制冷系统采用二元复叠式设计，配备高品质制冷压缩机，配合智能能量调节技术，综合运行能耗降低15%至30%。设备配置多重安全保护机制，包括超温保护、压缩机过载保护、高低压保护、风机故障报警等，确保数十天不间断测试中温控不漂移、运行不中断。

四、结语

GR-468-CORE温度循环测试对光电子器件提出了-40℃至85℃、≥10℃/min线性温变、≥500次循环的硬性要求。认证机构审核的重点是温变曲线是否线性、箱内均匀度是否达标、数据是否可追溯——三者缺一不可。

广东宏展科技扎根东莞制造基地，以TC系列高低温试验箱为载体，从-70℃至+150℃的宽温域覆盖，到五档线性温变速率可选；从±0.5℃的温度波动度到±1.5℃的温度偏差；从Q8/C100智能控制系统的全程数据记录到二元复叠制冷系统的长期运行保障——TC系列与GR-468-CORE条款逐项对齐。

宏展科技以东莞智造的品质，为光模块与光电子器件企业提供了通过GR-468-CORE温度循环认证的合规硬件底座，助力中国光通信产品从东莞实验室走向全球供应链。
