宏展TC系列温变箱核心技术在哪？快速升降温性能优势深度拆解

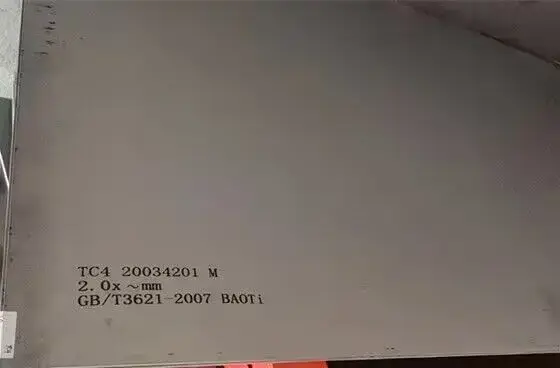

TC4钛合金因具备比强度高、密度小、抗蚀性优异和耐热性好等优点，已经成为现代航空工业用量最大的金属材料。该合金也被称为万能钛合金TC4钛合金的生产工艺主要有熔炼、锻造、轧制等.TC4 钛合金 是中国国家标准（GB）中的牌号，对应国际通用的 Ti-6Al-4V（美国 ASTM Grade 5）、俄罗斯 BT6、欧洲 TiAl6V4 (3.7164)，是全球应用最广泛、技术最成熟的 α+β 型双相钛合金。TC4最主要应用方向，被广泛用于制造航空发动机风扇叶片、压气机盘、机匣，以及飞机结构中的梁、接头、隔框、紧固件等承力构件。在海洋工程领域，凭借其优异的耐海水腐蚀性能和无磁性，TC4被用于制造舰船海水冷却系统、热交换器、泵体、阀门、推进器及潜艇耐压壳体等。在石油化工领域，被用于制造在含硫化氢、二氧化碳、氯离子等强腐蚀介质中工作的热交换器、反应塔、高压釜等设备。

一、化学成分（依据 GB/T 3620.1-2007）

• 铝：α 相稳定元素，提高强度和热稳定性
• 钒：β 相稳定元素，改善塑性、韧性和热处理响应

二、物理与力学性能（退火态）

• 密度：≈4.43–4.44 g/cm³
• 熔点：约 1604–1660°C
• 抗拉强度（Rm）：≥895 MPa（典型值 900–1100 MPa）
• 屈服强度（Rp0.2）：≥830 MPa
• 延伸率（A）：10–15%
• 弹性模量：≈110 GPa
• 使用温度范围：-196°C 至 400°C（短时可达 500°C）

三、组织结构

• 双相结构：由 α 相（密排六方，HCP）和 β 相（体心立方，BCC）组成
• β 相含量通常为 8–10%，可通过热处理调控比例以优化性能

四、主要性能优势

高比强度（强度/密度比远超钢和铝合金）

优异耐腐蚀性：在海水、氯离子、硝酸、湿氯气等环境中几乎不腐蚀

良好生物相容性：无毒、无磁、不致敏，符合医用植入标准

可焊接性好（需惰性气体保护）

可热处理强化（通过固溶+时效提升强度）

六、典型应用领域

• 航空航天：
• 发动机压气机叶片、盘、机匣；飞机梁、接头、起落架、紧固件（占航空钛用量 80% 以上）
• 医疗器械：
• 人工髋关节、膝关节、牙科种植体、骨板螺钉
• 海洋工程：
• 潜艇壳体、推进器轴、海水泵、阀门
• 化工与能源：
• 热交换器、反应釜、核电站冷却系统
• 高端制造：
• 赛车连杆、高性能自行车、运动器材

七、加工与热处理

• 成形方式：锻造、轧制、挤压、3D打印（如激光选区熔化 SLM）
• 常用热处理：
• 退火（700–800°C，空冷）：消除应力，稳定组织
• 固溶 + 时效（如 900°C 水淬 + 550°C 时效）：显著提高强度至 1200 MPa 以上
• 切削加工：建议使用硬质合金刀具，低速大进给，充分冷却润滑
• 焊接：TIG、EBW（电子束焊）、激光焊，需氩气或真空保护

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
