如何在SOLIDWORKS中使用完全定义草图工具

SOLIDWORKS中的“完全定义草图”工具 能够自动创建尺寸和关系，从而全面定义草图。它可以应用于选定的草图实体或整个草图，但使用时应谨慎。

虽然“完全定义草图”是锁定几何形状的强大工具，但了解它如何影响设计意图也很重要。

SOLIDWORKS 中的完全定义草图工具是什么？

“完全定义草图”功能会在 SOLIDWORKS 中计算尺寸和关系，以便在任意点完全定义草图。完全定义的草图无法移动或旋转。

SOLIDWORKS 会以蓝色高亮显示未定义的零部件，帮助您识别它们。请务必查找直线或圆弧上的点，因为即使直线或圆弧显示已定义，这些点也可能未定义。

   在 SOLIDWORKS 中使用完全定义草图

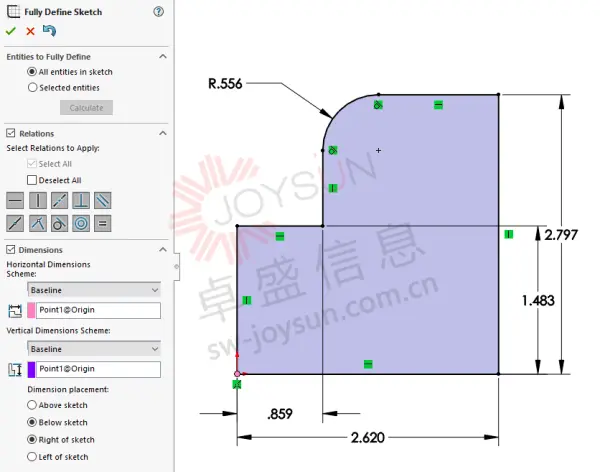

点击命令管理器中的“完全定义草图”命令，即可打开“完全定义草图属性管理器”。您可以在其中选择要完全定义的实体、关系和尺寸，以帮助锁定浮动草图。

最佳做法是在使用“完全定义草图”工具之前，先添加一些关系和尺寸标注。使用“完全定义草图”时务必谨慎，因为它生成的尺寸标注并非总能与您的设计意图完全一致。

维度和关系选项

“完全定义草图属性管理器”包含用于指定要包含的关系和尺寸的各部分和下拉列表。

   维度和关系选择


在“关系”部分，您可以选择允许应用哪些关系。您可以选择全部关系，也可以单独选择所需的关系。

相关关系包括：

> 水平

> 竖直

> 共线

> 垂直

> 平行

> 中点

> 重合

> 相切

> 同心

> 相等

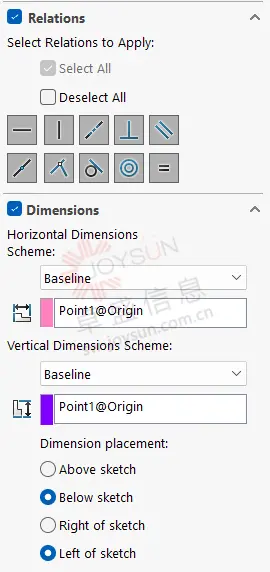

在“尺寸”下拉菜单中，您可以选择水平和垂直尺寸标注方案。两种方案均提供基线、链式和纵坐标等选项。

如何使用完全定义草图

要使用“完全定义草图”功能，您必须在 SOLIDWORKS 模型中并且处于活动草图状态。

1、在平面上绘制草图。

2、绘制所需实体草图并应用基本关系，以确保关键设计意图得以保持。

3、在草图中，导航到命令管理器，选择显示/删除关系，然后单击完全定义草图工具。

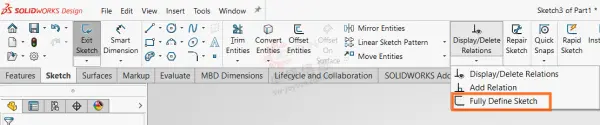

   命令管理器中的完全定义草图工具


4、在属性管理器中，选择要完全定义的实体，可以选择整个草图或特定实体。

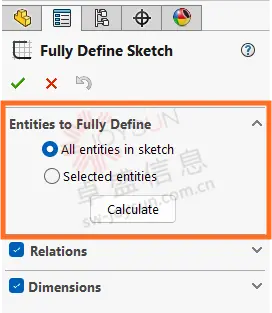

   指定要定义的草图实体


5、点击“计算”按钮生成维度和关系。

6、选择绿色对勾以接受生成的尺寸。

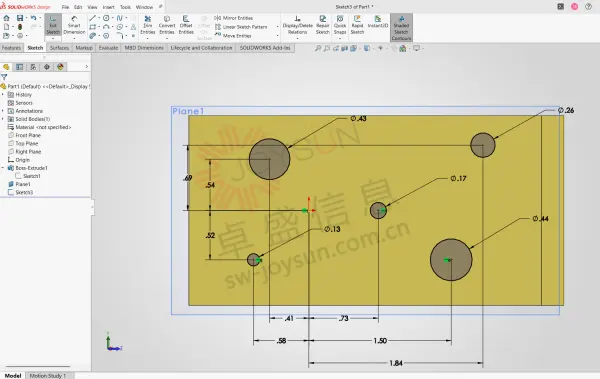

   一个完整的SOLIDWORKS草图
