SOLIDWORKS阵列性能优化：实用建议与技巧分享

Q：当SOLIDWORKS创建阵列特征时（例如孔功能阵列或紧固件等阵列），如果遇到每次编辑都会花费很长时间，重建模型速度也比较慢，有什么方式改善该性能呢？

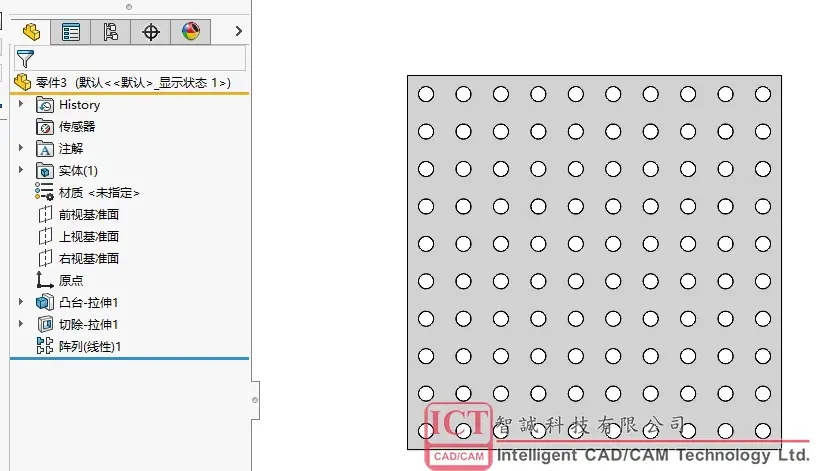

原因：有两个主要因素影响 SOLIDWORKS 花费较多的计算资源和时间去处理阵列特征； 1、合并/删减操作：创建特征阵列时，SOLIDWORKS 会创建一个合并所有实例的实体； 2、显示大量的边线和顶角：在创建特征阵列后，SOLIDWORKS 必须重新生成显示； A：下面是一些有助于提高性能的小技巧： 1、分多个步骤创建阵列； ①、子装下零部件的阵列，若较复杂，分多个阵列特征来实现； ②、先生成特征，再阵列（如上图，切一个孔，再阵列孔特征；不要阵列了草图，再生成特征）； 2、在可行时，勾选“几何形状阵列”选项（只使用特征的几何体（面和边线）来生成阵列，而不求解特征的每个实例）；

3、取消勾选“延伸视象属性”选项（将特征的颜色、纹理和装饰螺纹数据延伸给所有阵列实例）；

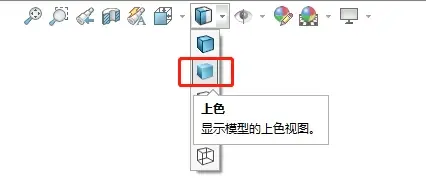

4、尽可能使用实体来阵列，去代替特征阵列，注意：实体阵列会创建多个实体； 5、若可以，在实体阵列中选择曲面实体进行阵列，这将比实体阵列更快； 6、“压缩”螺栓之类的标准零部件的阵列特征，待设计到达最终阶段时，再解压； 7、对大型装配体，使用“上色”显示而非“带边线上色”；

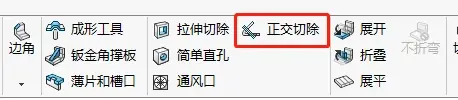

8、仅当完全必要时才创建阵列，例如，可在外部图像编辑器中创建要阵列的图片，然后，在 SOLIDWORKS 中以纹理的方式使用； 9、请检查是否为阵列的特征启用了“正交切除”选项（钣金功能、拉伸切除选项），使用此选项时会拖慢性能；

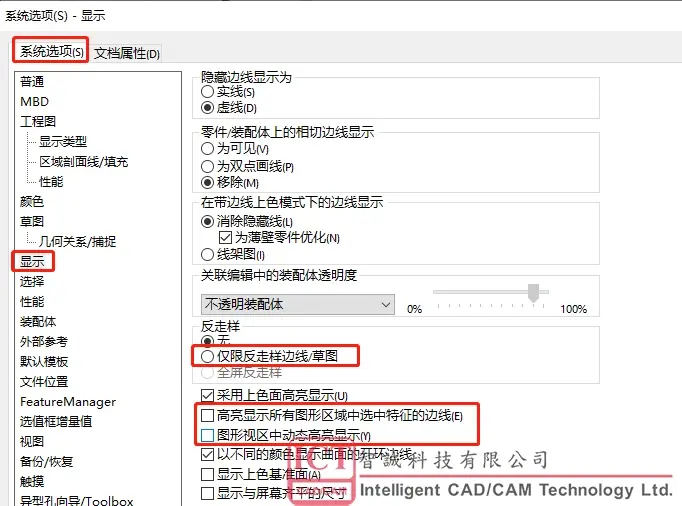

10、关闭（取消勾选）以下选项： ①、系统选项 — 显示： - 高亮显示所有图形区域中选中特征的边线 - 图形视区中动态高亮显示 - 反走样边线/草图

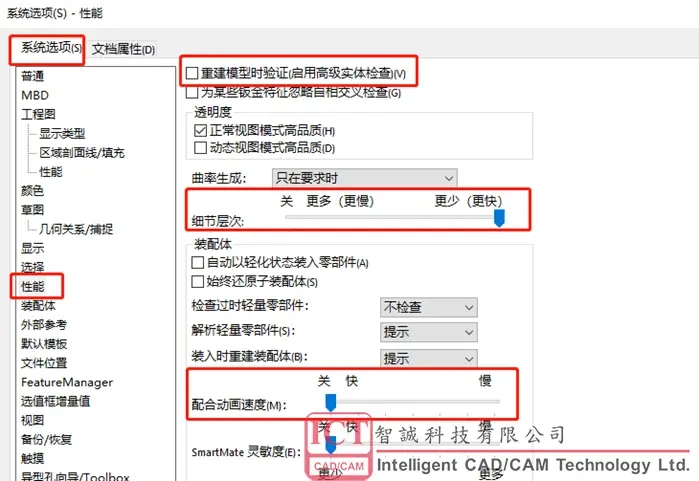

②、系统选项 — 性能： - 重建模型验证 - 将细节层次调低

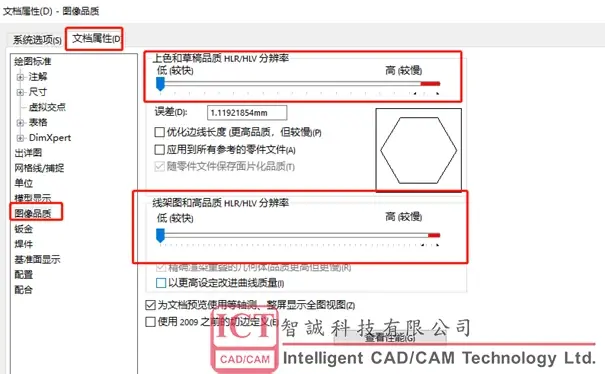

③、系统选项 — FeatureManager： - 动态高亮显示 ④、系统选项 — 文档属性 — 图像品质： - 将图像品质滑块朝低品质侧设置

注意：如果认为该警告与上述无关，请利用 SOLIDWORKS Rx 记录该问题并将其发送到您的本地技术支持代表。
