SolidWorks多实体建模实用技巧告别反复新建零件

还在做结构，不停新建零件、来回切换文件？ 学会多实体建模，全部结构放在同一个零件文件，改一个尺寸全部联动，效率直接翻倍。

✅什么场景适合多实体 概念方案迭代、焊件、外壳分件、模具型腔、同原料拆分零件； 适合不需要运动仿真的结构；需要运动、BOM 物料清单、采购件，还是要用装配体。

🛠️4 种快速生成多实体方法

1️⃣拉伸 / 旋转 / 扫描：取消【合并结果】 做特征的时候，属性栏把「合并结果」取消，新生成几何体就是独立实体，不会和原有模型融合。

重点：这个选项每个特征独立生效，不是全局设置。

2️⃣草图多封闭轮廓 一张草图画多个封闭轮廓，一次拉伸直接生成多个实体，适合布局草图快速做方案。

3️⃣【分割】命令拆分实体 插入→特征→分割，用基准面、曲面把一整块实体切成好几块，外壳分件超级好用SolidWorks。

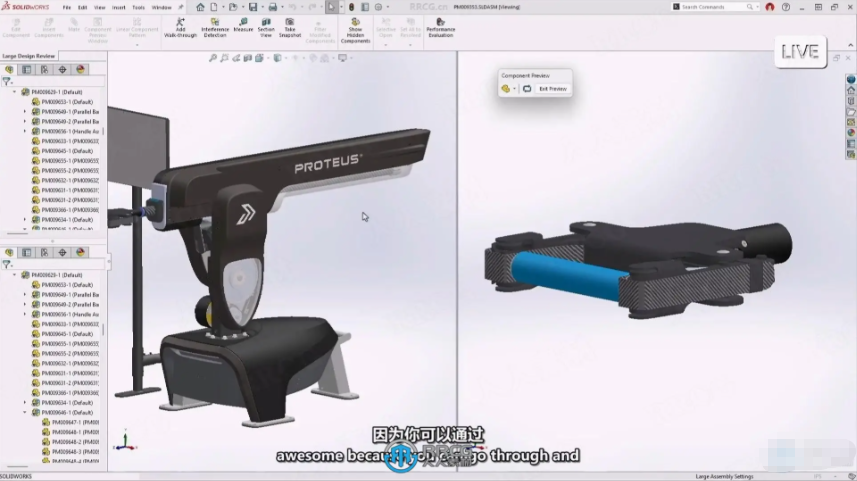

4️⃣装配体转多实体 插入→特征→制作多实体零件，把装配体打包成单文件，方便对外交付，保护内部细节。

📌核心操作技巧

🔹【组合 Combine】布尔运算 插入→特征→组合

• 添加：把多个实体合并成 1 个整体
• 删减：用一个实体切掉另一个实体体积（做型腔、避空位）
• 交集：只保留两者重叠部分

🔹移动 / 复制实体 插入→特征→移动 / 复制实体，不用新建零件，直接在文件内平移、旋转、复制实体，做阵列布局很方便。

🔹保存实体（重点！） 方案确认完成后，插入→特征→保存实体，把文件里各个实体导出成独立零件文件，保留参数关联，原多实体修改，导出零件同步更新，无缝转入装配体使用。

🔹阵列 / 镜像实体 阵列、镜像的时候，不要只选特征，选择【要镜像的实体】，才能完整复制整块实体，很多新手在这里踩坑。

🔹实体重命名 特征树「实体」文件夹下，双击实体名称改名，方便后期快速区分各个零件块。

⚠️新手避坑要点

1. 不要拿多实体完全替代装配体！有运动、需要 BOM 表、外购件，必须用装配体SolidWorks。
2. 经常忘记取消「合并结果」，莫名变成单实体，建模时刻留意这个勾选框。
3. 分割、组合前建议另存备份，布尔运算出错容易损坏模型。
4. 特征范围：拉伸切除时关闭自动选择，可以手动指定只对某几个实体生效，不破坏其他结构。

💡实战工作流推荐

1. 单零件文件，用多实体完成整体概念设计，全部结构位置对好
2. 使用【保存实体】导出各个独立零件
3. 自动生成装配体，后续做配合、仿真、工程图

不用反复新建零件来回切换，前期改方案效率提升一大截！
