1 主要内容

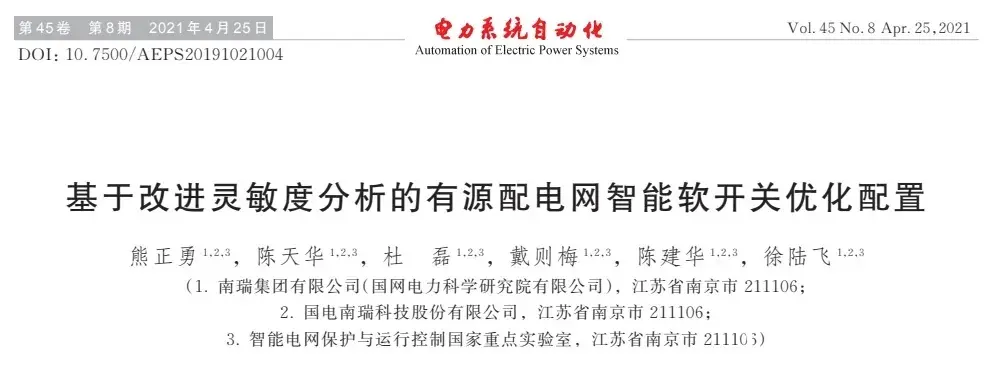

之前分享了《基于改进灵敏度分析的有源配电网智能软开关优化配置》参考代码，本次在此基础上再增加一个对比算例，增加光伏选址内容，进一步验证光伏优化配置影响配电网运行效率，在实际中要综合运用多种手段来提升配网运行效益。

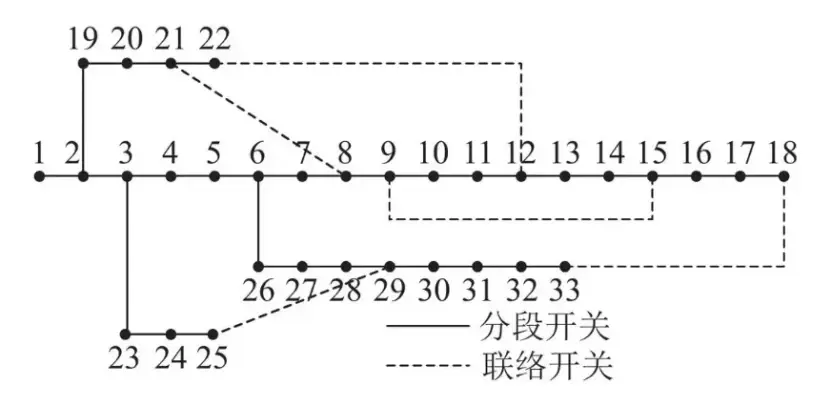

算例模型

联络开关处作为sop的备选位置。

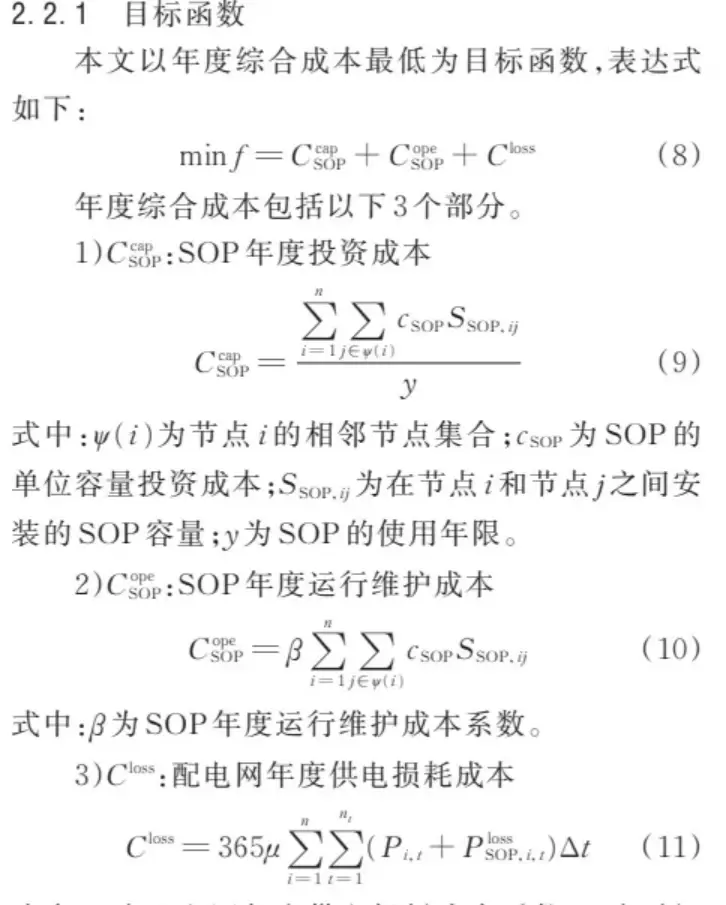

目标函数

2 部分程序

%% 常量定义delta_T=1;  N=24;A_sop=0.02;     %SOP损耗com=0.02;%维护系数cin=1000;%单位容量投资费用 每kVArr=0.08;%贴现率 需要换算成每年的成本nsop=20;%使用年限price=0.3;%电价 元/kwhEESmax=0.05;capmax=0.2;%单个蓄电池充放电及容量限制x_ess_st=3;%储能位置r_ij=Branch(:,4);   x_ij=Branch(:,5);sop_st=[1 12 22;%sop备选位置    2 25 29;    3 8 21;    4 9 15;    5 18 33];%% 定义决策变量x_Iij_square=sdpvar(32,N,sc,'full');   x_ui_square=sdpvar(33,N,sc,'full');x_pij=sdpvar(32,N,sc,'full');      x_qij=sdpvar(32,N,sc,'full');x_p_sop=sdpvar(5,N,sc,'full');    x_q_sop=sdpvar(5,N,sc,'full');u_sop=binvar(5,1,'full');%sop配置状态n_sop=intvar(5,1,'full');%sop配置数量x_s_sop=sdpvar(5,1,'full');%sop配置容量

3 程序结果

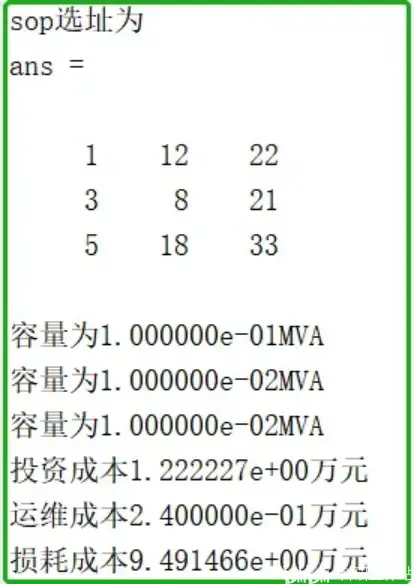

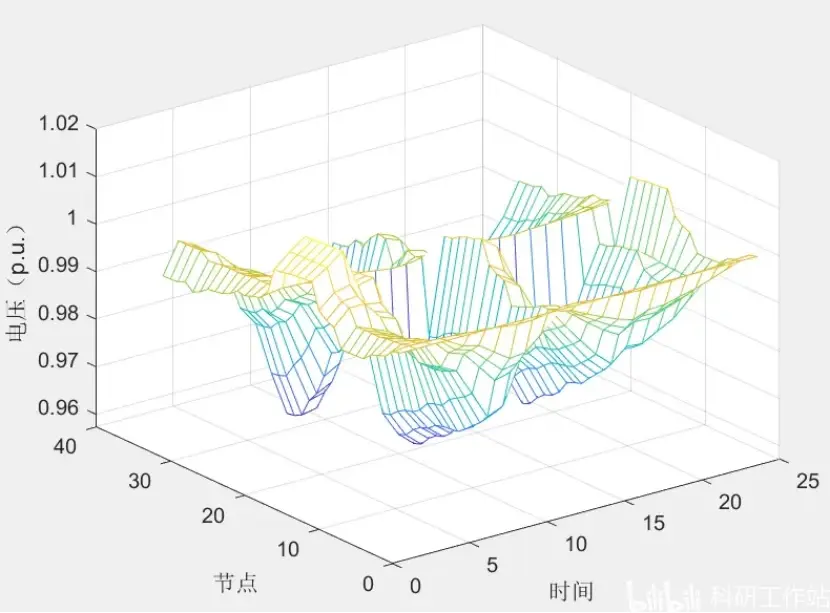

3.1 sop选址定容优化模型

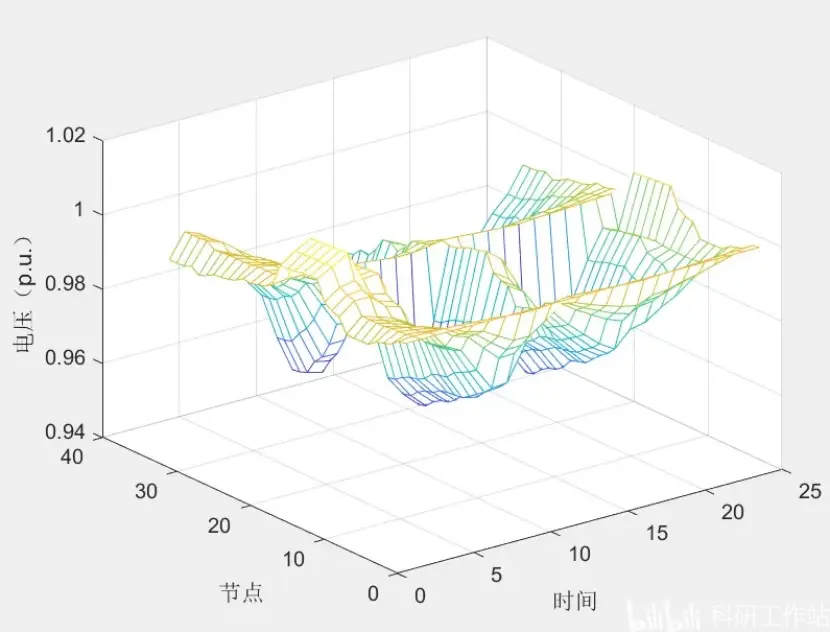

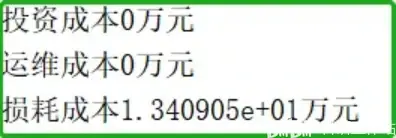

3.2 对比算例（不含sop）

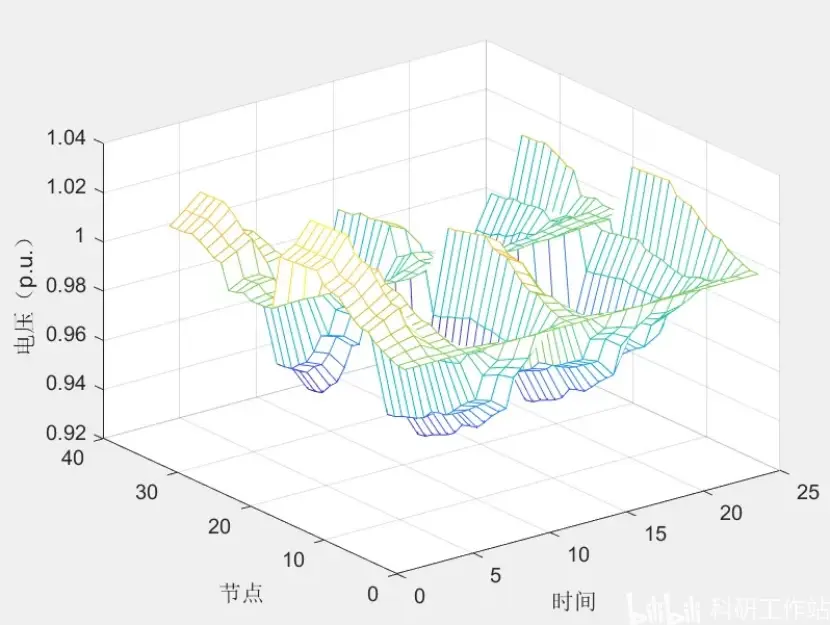

结论：从电压质量上来看，安装sop之后电压质量明显提升；从成本来看，未安装sop损耗成本>安装sop的成本。

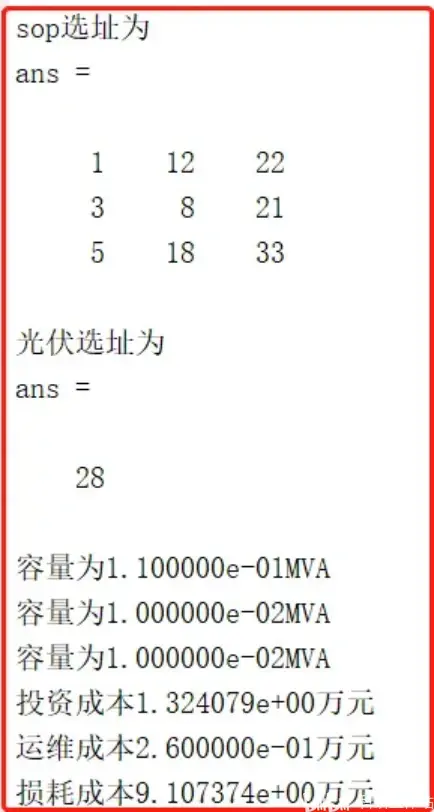

3.3 对比算例（含光伏选址）

损耗成本进一步降低，如果固定光伏位置，损耗成本也比优化结果高，因此可以看出分布式电源分布有效改善配网运行效率。
