HyperMesh网格划分技术要点整理

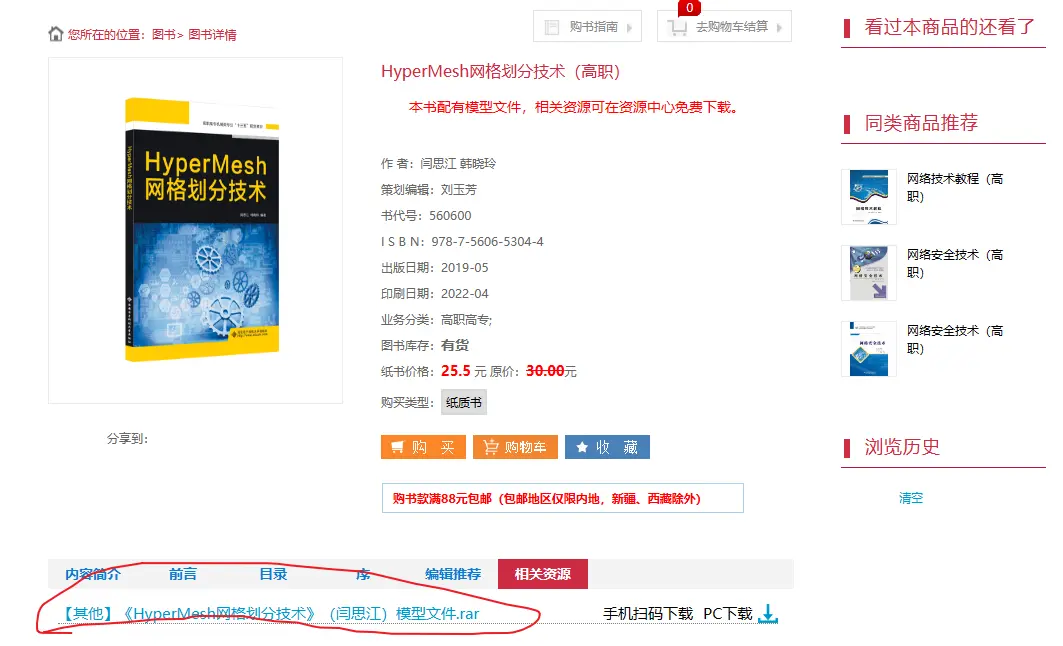

https://www.xduph.com/Pages/BookDetail.aspx?doi=8e35c0c5-a23b-4d75-b34c-40da4daec10f

导入模型先看自由边，容差0.01还是0.05看单位，mm模型0.01够，m模型0.01太大，HyperMesh不检查单位，几何清理这一步漏了后面全白干，重复面、T型连接、缺失面、小碎面，Edges面板里自由边和共享边颜色分得清，黄色自由边红色共享边蓝色多重边，蓝色多了说明面重叠或者法向反了，删一个或者翻转法向。

中面抽取在钣金和压铸件上完全是两码事，钣金等厚一次过，压铸件有拔模斜度加强筋凸台圆角，抽之前先把R2以下小圆角删掉，Defeature里Surface Fillets选阈值，删完曲面延伸保持相切，不相切的话中面在圆角处穿模，抽出来一堆破面，加强筋根部中面要往主壁延伸0.3t到0.5t，延伸完Equivalence合并，容差0.05mm，不延伸的话载荷路径断，变形量偏大。

2D网格automesh里size and bias用得最多，边上的密度和偏置比面上尺寸更重要，曲率大的地方edge deviation给0.1到0.2，翘曲大的地方先光顺再划，F12两遍翘曲从12度降到6度，Jacobian低于0.7的单元挑出来手动调节点，自动光顺救不回来，三角形和四边形混合网格里三角形占比控制在5%以内，超过10%刚度偏大，OptiStruct算出来应力偏高。

3D网格solid map的one volume最省事，正方体六面体直接拖，球体要切1/8，圆柱用spin，复杂铸件用tetramesh四面体加边界层，六面体优先但不要硬凑，硬凑出来的六面体长宽比冲到20算不动，边界层第一层高度按y+反算，流体网格和固体网格要求不一样，固体网格边界层给3到5层，增长率1.2。

连接用RBE2和CWELD，RBE2刚度偏大，CWELD更接近螺栓，压铸件内部加强筋跟主壁用RBE2，凸台跟主壁用CWELD，焊点用ACM，粘胶用Adhesives，选错了局部应力差30%。质量检查别全信自动光顺。

F10里Jacobian低于0.5直接删了重划，翘曲超过10度回去光顺，长宽比超过10的薄壁单元单独加密，最小角小于20度的尖角处网格重划。导出前把求解器模板切对，OptiStruct用PSHELL和PSOLID，Abaqus用SHELL和SOLID，Fluent要体网格不要壳，FLAC3D只认六面体四面体和三棱柱，金字塔导不进去。单位制自己统一，mm和N和MPa，E填210000，密度7.85e-9，不统一的话模态频率差几个数量级。模型树里Component名全英文，中文名导FLAC3D分组会丢，导出路径别带空格。

D:\HyperMesh\quality\下面那个F10报告里Jacobian最低0.68，翘曲最大8.2度，长宽比6.4，还算能算，下次把球体那个极点附近的网格密度从8改成10，圆柱半径从0.65R调到0.7R，再跑一遍看看长宽比能不能压到5以内，那个……
