前段时间做了过于圆面的网格划分，这次对球体网格进行划分。
步骤如下：

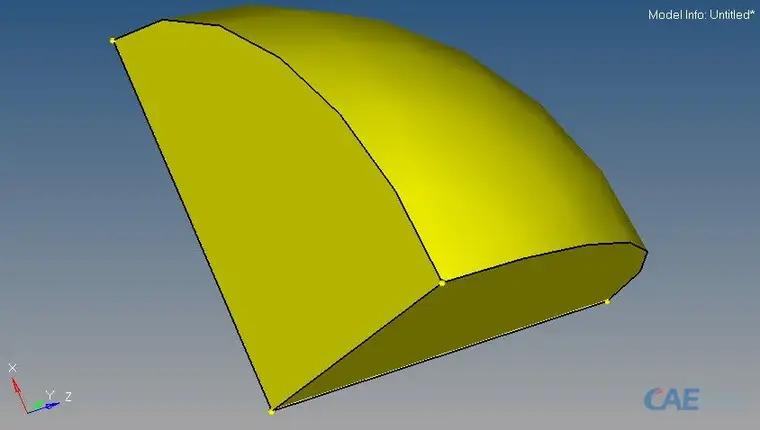

1、导如图所示的1/8球体（测得半径为30）；
2、根据坐标建立如图所示的正方体顶点节点，进而通过solid edit ---trim with nodes切割1/8球体。切割后注意合并有关体，把1/8球形划分为一个正方体和三个等大小球面体；
3、在1/8球的一侧面上划分面网格；
4、通过3D-solid map分别生成各部分的体网格，如下两个图所示；
5、shint+F12光顺单元，通过tool-reflect复制，完成整个球划分网格；

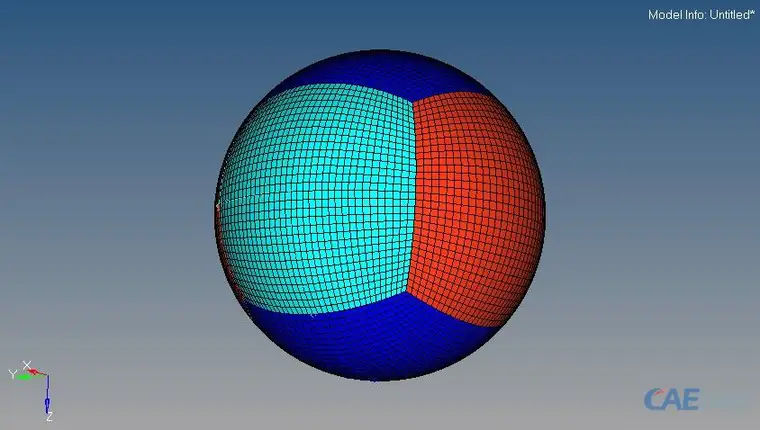

6、合并多余节点tool-face-equivalence，结果如下图所示。
