Hypermesh常用操作和英文选项中文对照

f5：隐藏任意区域（reverse反选）

d：隐藏区块（reverse反选）

ctrl+左：旋转

ctrl右平移

ctrl中放大缩小

f：适应屏幕大小

props：信息

2D：automesh

mesh后点击数字，左键拖动增加右键减少

return确认分割

first order：一次单元

keep connectivity：保持连续性

QI optimize：自优化划分

surface deviant：曲面加密面划分

edge deviation：边缘加密划分

rigid body mesh：严格曲面形状划分

qualityindex：单元检测

cleanup tool：单元格清理优化工具

element optimize单元优化工具

page4 criteria编辑分析参数

tool

reflect对称

先选一个面，elems左键，by face

elems左键deplicated复制，选法线，reflect对称

对称后修补：点edge，find edge

tolerance选容差，preview看分离点，save preview合并

红线边界，只属于一个曲面

绿线被2个曲面共有

黄线被3个及以上面共有

f11：快速编辑，toggle edge：合并边

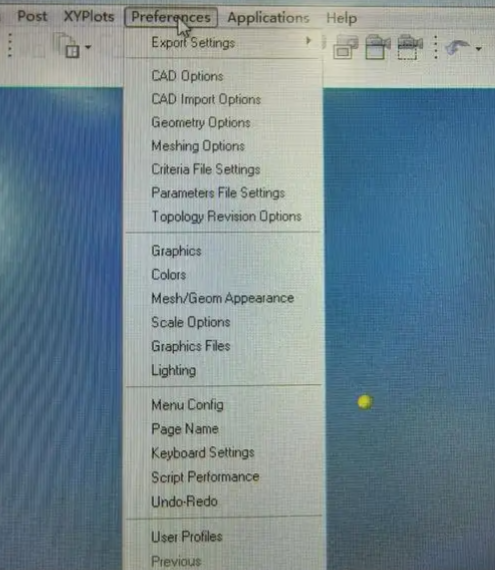

preference表现

geometry refinement：几何显示

GEOM

surface edit，surface补面，trim裁剪，红线合并边，黄线删多余面

defeature，duplicate查找重复面

midsurface划分中面

distant看距离

f7 align节点连直

点连接：

1d，rigids选两点连接，或spotwrid多点连接，using nodes，element config选rigid，indep和dep选by face，设定公差，creat多点连接

优化

创建约束

m显示网格

analyze：

constrain加约束

optimization优化：topology拓扑优化，create创建desvar输入名称，pshell选中，base thickness设置最小基准厚度，可为0，parameters隔板厚度，

draw拔模角，extrusion挤出成型

responses响应优化，输入名称，选择类型static displacement静态位移，y轴选第二自由度dof2，creat创建

mass质量响应

dconstraint约束设置，设置名称

upper bound最小值，选择loadstep，creat

object设置目标

选最小min，response选择响应，mass质量响应

optistract开始优化

run option选 optimization

左上result，design，查找迭代literation最后一个，蓝色区可去除
