水滴滴在壁面上铺开还是缩成球，取决于接触角，而 Wall Adhesion 这个选项就是让 Fluent 在壁面附近的网格里修正气液界面的法向量，把接触角反映到曲率计算里。设置分两步，第一步在相间作用里启用，第二步在具体壁面上填角度值。

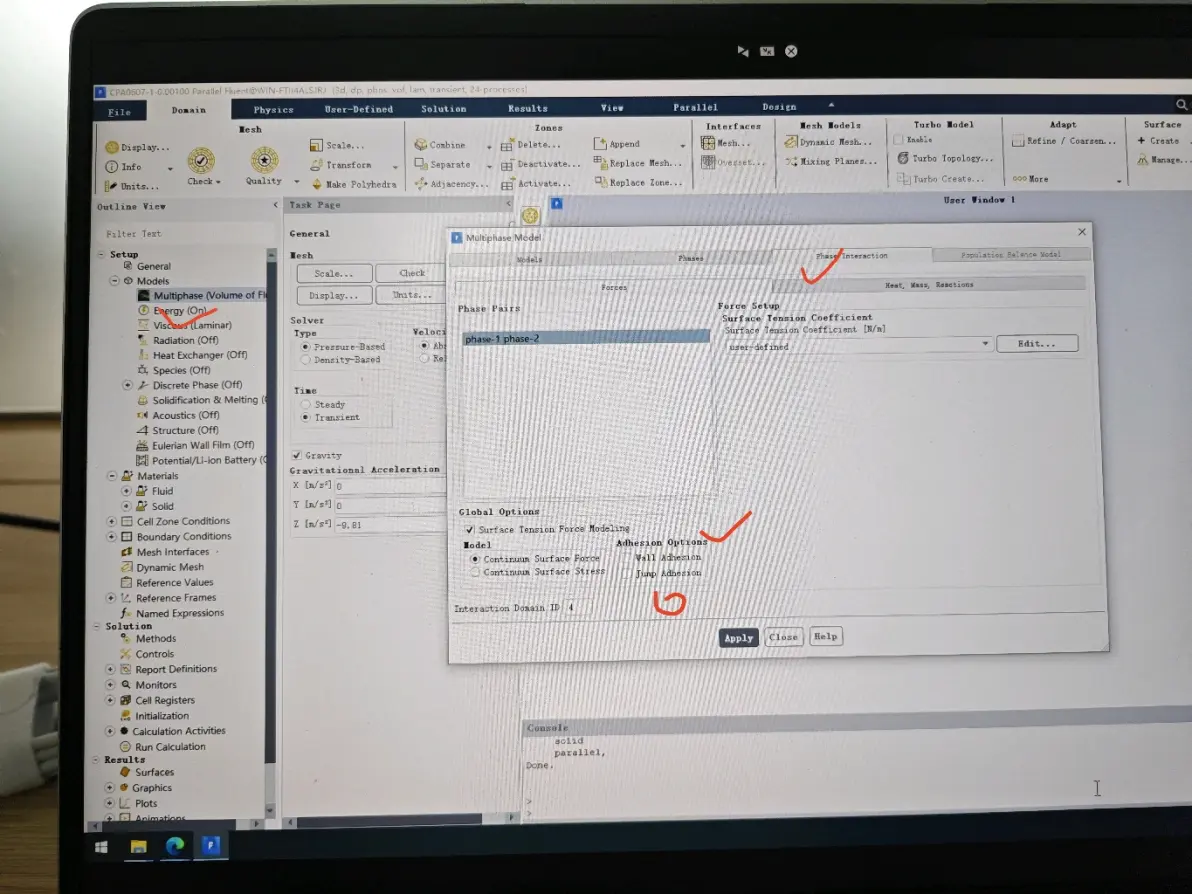

打开 Phase Interaction 对话框，找到 Surface Tension Force Modeling 那一栏，把 Wall Adhesion 勾上。这个选项只在 VOF 和 Eulerian 模型下出现，Mixture 模型不显示。勾上之后不需要填任何数值，它只是告诉求解器“我需要在壁面上考虑接触角”，具体每个壁面的接触角在边界条件里单独设。

切到 Boundary Conditions，选中你要设接触角的壁面，比如容器底面或者加热壁面，点 Edit 进 Wall 对话框。在 Momentum 标签页里找到 Contact Angles 那一栏，把 Specified Contact Angles 勾上，填一个角度值，单位默认是度。壁面温度、热流那些边界条件照常设，接触角和它们不冲突。Fluent 的壁面接触角面板用度，内部方程用弧度，填 90 就是 90 度，不用自己换算。

接触角的物理含义记一下，0度表示完全润湿，液体在壁面上无限铺展；90度是中性，液面在壁面处垂直；180度是完全不润湿，液滴成球。90度以下亲水，水在玻璃上大概30到50度，90度以上疏水，水在聚四氟乙烯上大概110度，超疏水表面能到150度以上。默认值是90度，很多案例里直接用默认值算出来的液滴形态跟实际对不上，做润湿相关的问题一定要把真实接触角填进去。

接触角随空间或者时间变化的情况，静态值不够用，需要写 UDF。用 DEFINE_PROFILE 宏，变量名固定写 contact_angle，thread 和 position 照常。函数体里读面的坐标或者质心速度，根据位置返回不同的角度，或者根据接触线速度算动态接触角（前进角和后退角分开）。写完之后编译加载，在 Wall 对话框的 Contact Angles 下拉里选 udf 而不是 constant。动态接触角的 UDF 比静态值复杂不少，前进和后退的判定要用速度向量和 VOF 梯度的点积来判断，新手先用静态值把流程跑通再上动态。

如图所示

TUI 命令也能设，进 /define/boundary-conditions/wall 后面跟壁面名称，再选 contact-angle，填数值。批处理跑参数扫描的时候用 TUI 把不同接触角全跑一遍，比手动改快。Journal 文件里写 /define/boundary-conditions/wall wall_name contact-angle 60，跑完再改成 90 跑第二轮，自动出结果对比。

后处理看接触角的效果，用 CFD-Post 或者 Fluent 自带的等值面，画 VOF 的体积分数等于 0.5 的等值线，看液滴在壁面附近的形状。接触角设对了，液滴底部跟壁面的夹角应该跟你填的值一致，差太多的话检查网格在壁面附近够不够细，界面附近的网格尺寸太粗的话曲率修正算不准，接触角的表现会失真。D:\Fluent_work\contact_angle\ 下面那个水滴算例，底面接触角从 90 改到 120，液滴从铺开变成球状，改到 60 又摊平了，跟预期一致。网格在壁面附近加密到 0.05mm 之后液滴底部的夹角才稳定下来，之前 0.2mm 的网格算出来接触角一直在 80 到 100 之间跳。
