科研画图软件Origin画图步骤详解

1规范的科研图表画法

对于科研作图，我们通常使用origin软件，而不是excel。相较于excel软件，Origin软件画图更加专业，也更加被老师和审稿专家所接受。软件链接附于文章末尾

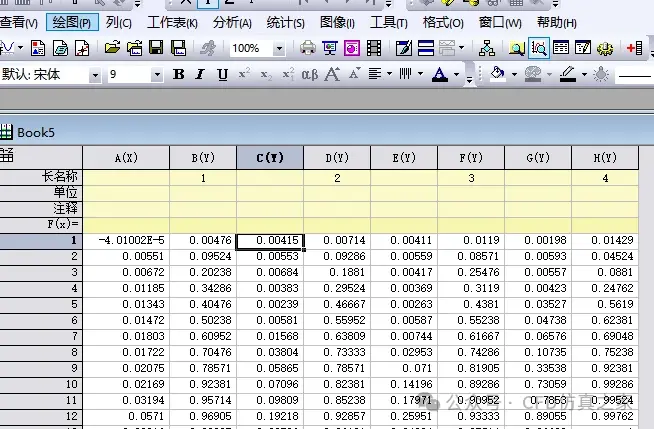

Origin软件画图的基本步骤如下：1）首先需要将数据导入origin软件中，以直接在工作簿中输入数据，也可以直接导入excel文件或其他允许的文件格式

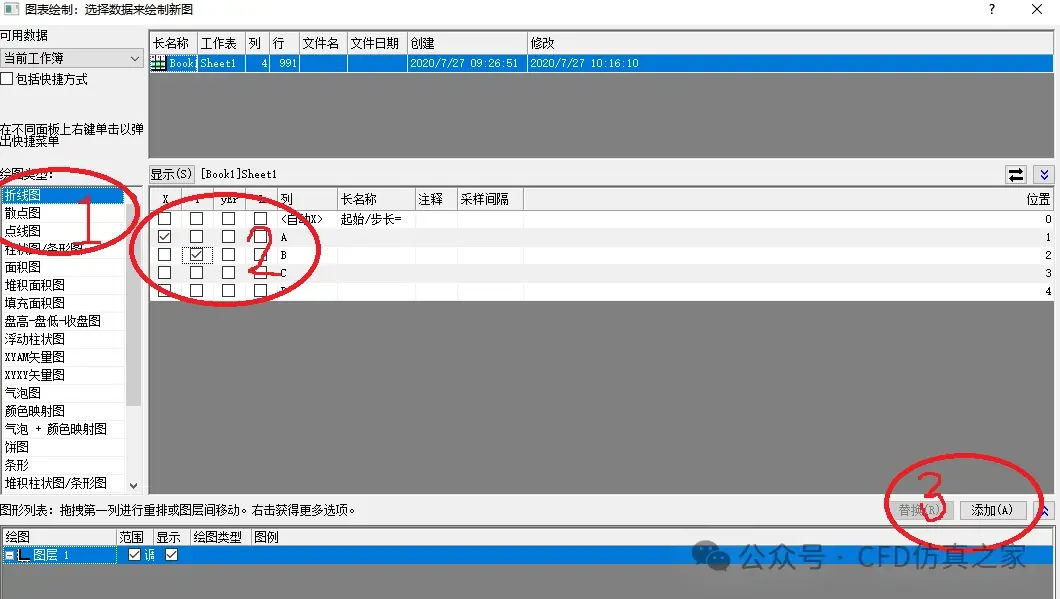

2）将表格中的数据生成图形，可单击下图，选择自己需要的图形，包含曲线图、散点图等

3）当表格中含有多组数据时，1用于生成不同类型的曲线。可通过选择2来确定多组数据的X轴和Y轴，每确定好一个曲线的X轴和Y轴后，单击3用于将此曲线添加进图层

4） 生成的曲线图如图所示，需要对曲线图的X轴，Y轴、轴标签、轴取值范围、刻度线、图例等进行调节。想要调节什么，就可以直接双击该部分

5） 特别说明的是，当数据很多时，仍想要给曲线图加上数据点符号以区别不同曲线，需要跳过部分点进行添加符号。首先双击绘图区，将折线图改为点线图。

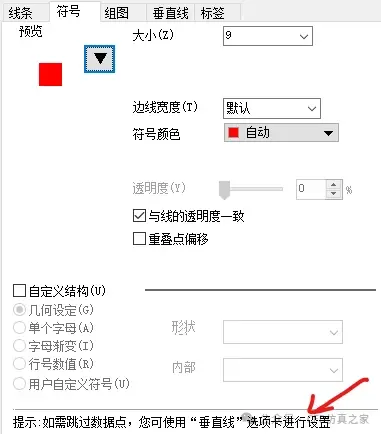

在符号一栏可对符号进行更改，但此时符号很多重叠，此时需要进入垂直线栏

在数据点显示控制中，勾选第一个，表示要跳过多少数据点，勾选第二个，表示跳过的点中间不为空，用线条连接

6） 只显示上右边框，但不显示刻度。首先刻度线标签都不选。

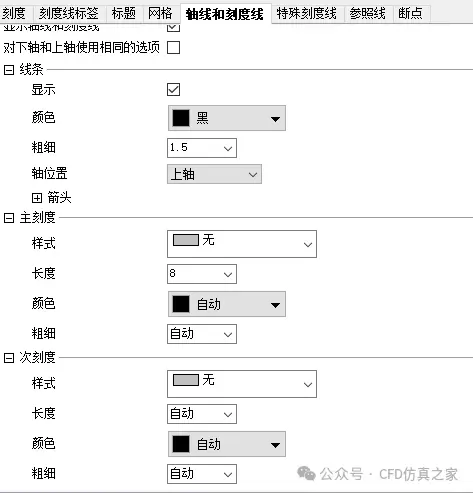

轴线和刻度线，线条勾选显示，主刻度和次刻度的样式都选择无。

2双y轴曲线图

1） 首先至少需要两组数据，x轴相同，y轴物理意义及坐标取值范围都不相同。

2） 选择要生成的曲线图样式----双y轴

3） 生成的曲线图有两个图层，第一个图层的纵坐标为左轴，第二个图层的纵坐标为右轴。有两条曲线，默认情况下曲线都在第一个图层中，第二个图层中没有曲线。

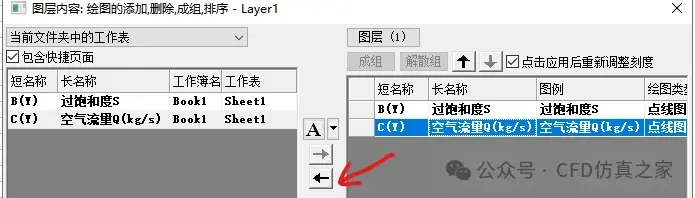

4） 右击1----图层内容，将第二条曲线移出图层1，右击2----图层内容，将第二条曲线加入图层2

5） 按照规范的科研图表画法进行修改即可达到比较规范的双y轴曲线图

3矢量图的导出

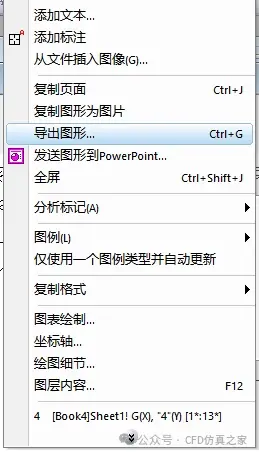

1） 想要导出矢量图，不能导出图形，也不能复制图形为图片，而应该复制页面。在图形区域右击可弹出此框。

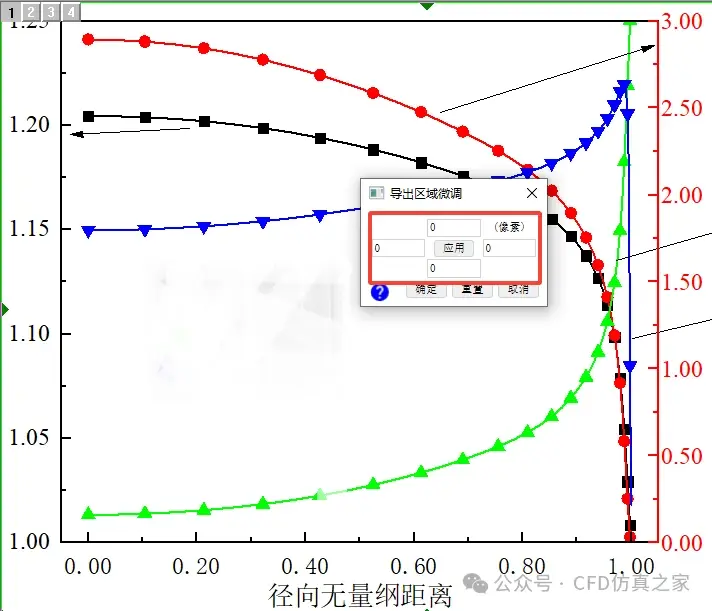

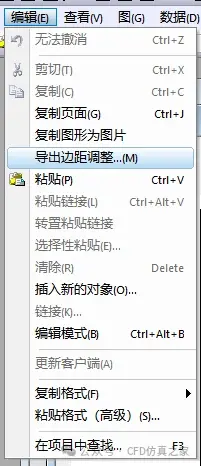

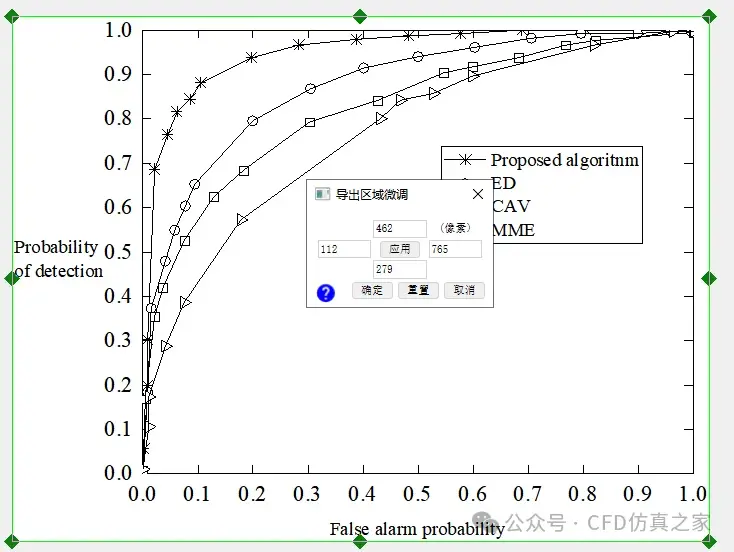

2） 导出矢量图时需要调整页面边距，否则会出现页面边距过大的问题。调整方法：编辑-导出边距调整，可输入像素值，也可拖动调整。

4Origin模板的保存与使用

1） 当多个曲线图的格式相同时，可通过保存模板的形式快速画图

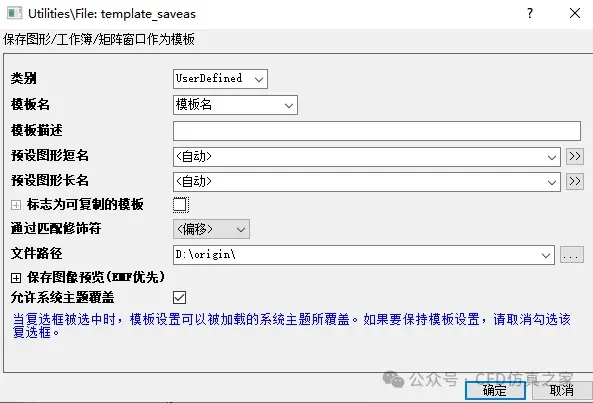

2） 保存模板方法：文件-保存模板为，然后输入模板名即可

3） 模板的使用方法：当导入数据后，在工作表界面点击绘图-自定义模板，选择需要使用的模板即可。注意：不能在曲线图界面点击图按钮。可以提前选择数据，也可不选数据，之后再通过图表绘制来选择数据。

5Origin如何画出多x轴曲线图

1) 选择部分数据画出单x轴曲线图

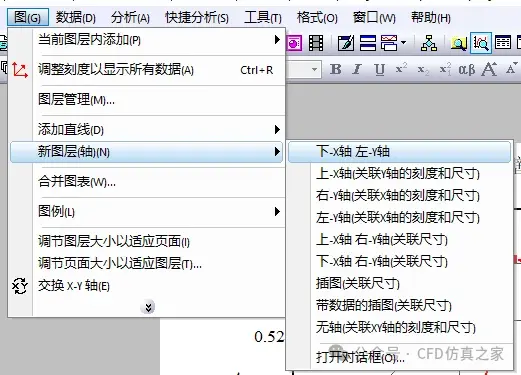

2) 单击图-新图层(轴)，选择需要的x轴

6Origin画图边距问题

有两种方法可以调节图表的边距

1) 编辑-导出边距调整

这里可以直接调整图片的边距，

通过拖动或者输入数值均可调节。但这种调节存在缺点：图表的原始尺寸不同，虽然边距比较紧凑，但两幅图表的尺寸并不相同，可能相差很大。

2) 通过调整图表尺寸及数据比例

这种方式首先调整画布的尺寸，使不同图表的画布尺寸固定下来；然后再调节数据图的比例和边距。

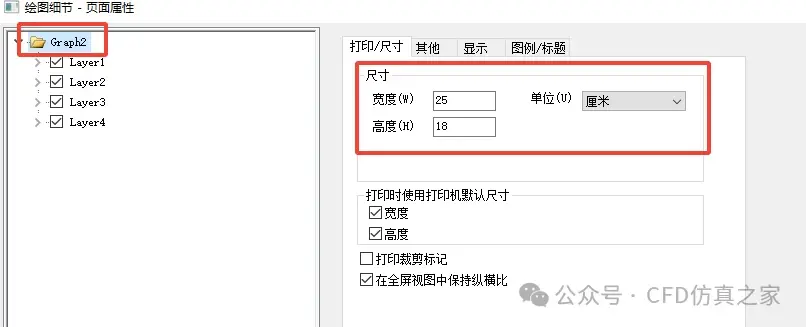

画布尺寸调节：双击空白区域，会弹出下框。左边选择Graph2，后边的打印/尺寸分别设置宽度和高度为25cm和18cm。

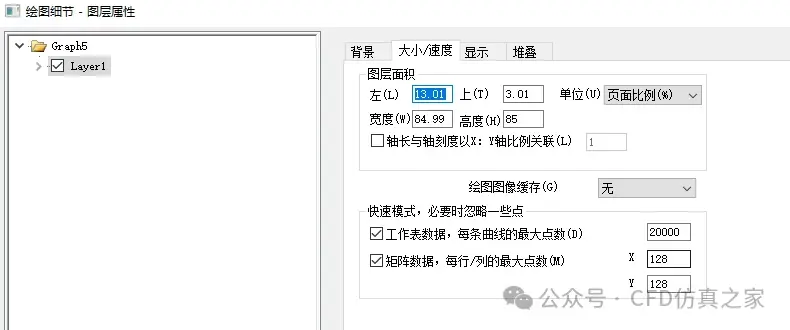

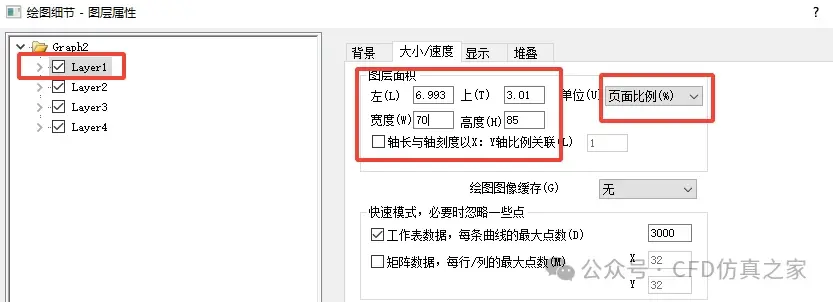

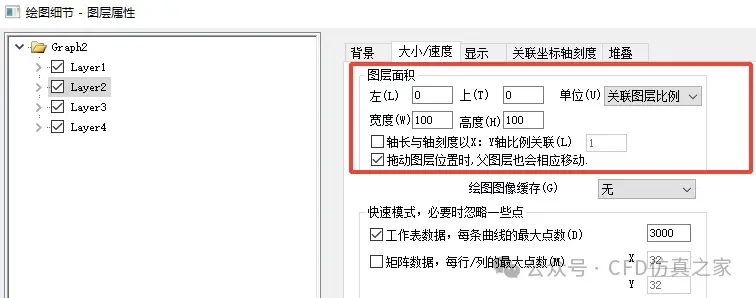

数据边距调整：左边选择Layer1，右边选择大小/速度，设置图层面积，左表示左边距，上表示上边距。宽度和高度分别代表Layer1的比例。调整为合适值。单位选择页面比例%。

其他的图层单位均选择关联图层比例，值均设置成0和100。

3) 一般单y轴参数

软件链接：https://pan.baidu.com/s/1mBk_Z2CzgvgWRtysV0hOEw?pwd=dfsk

提取码：dfsk
