ANSYS 2022R1 Fluent水沸腾VOF模型设置教程

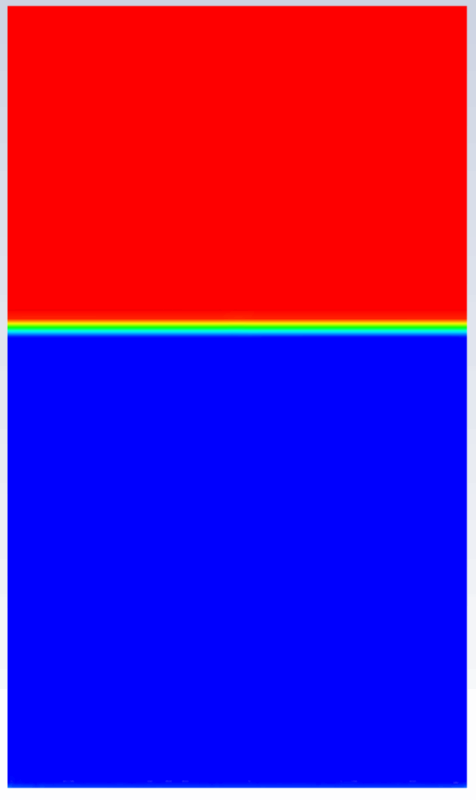

老规矩，废话不多说，先上效果GIF图。

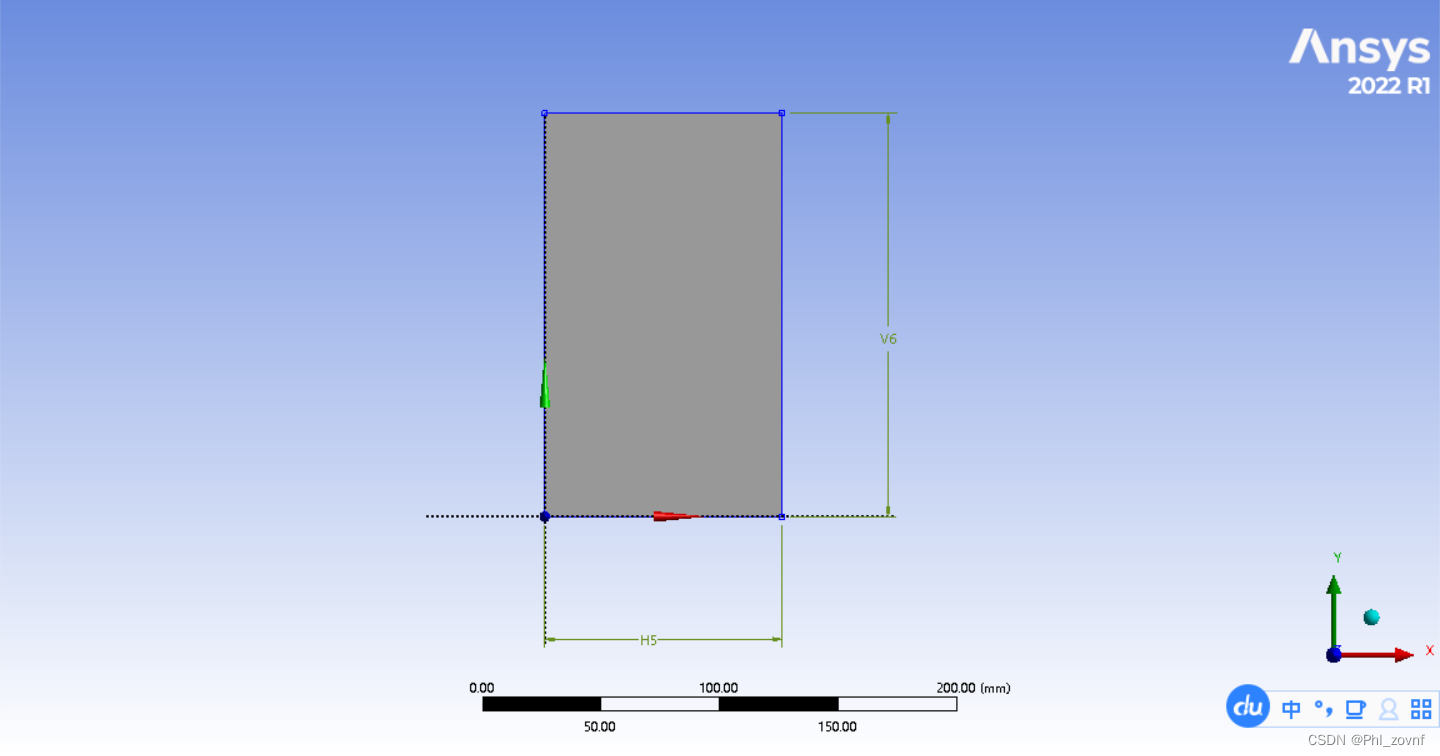

1、首先在DesignModeler创建一个长100mm（H5）×高170mm（V6）的矩形

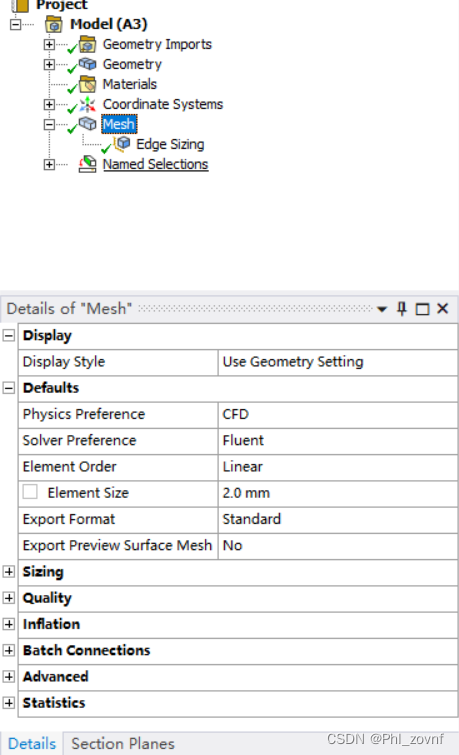

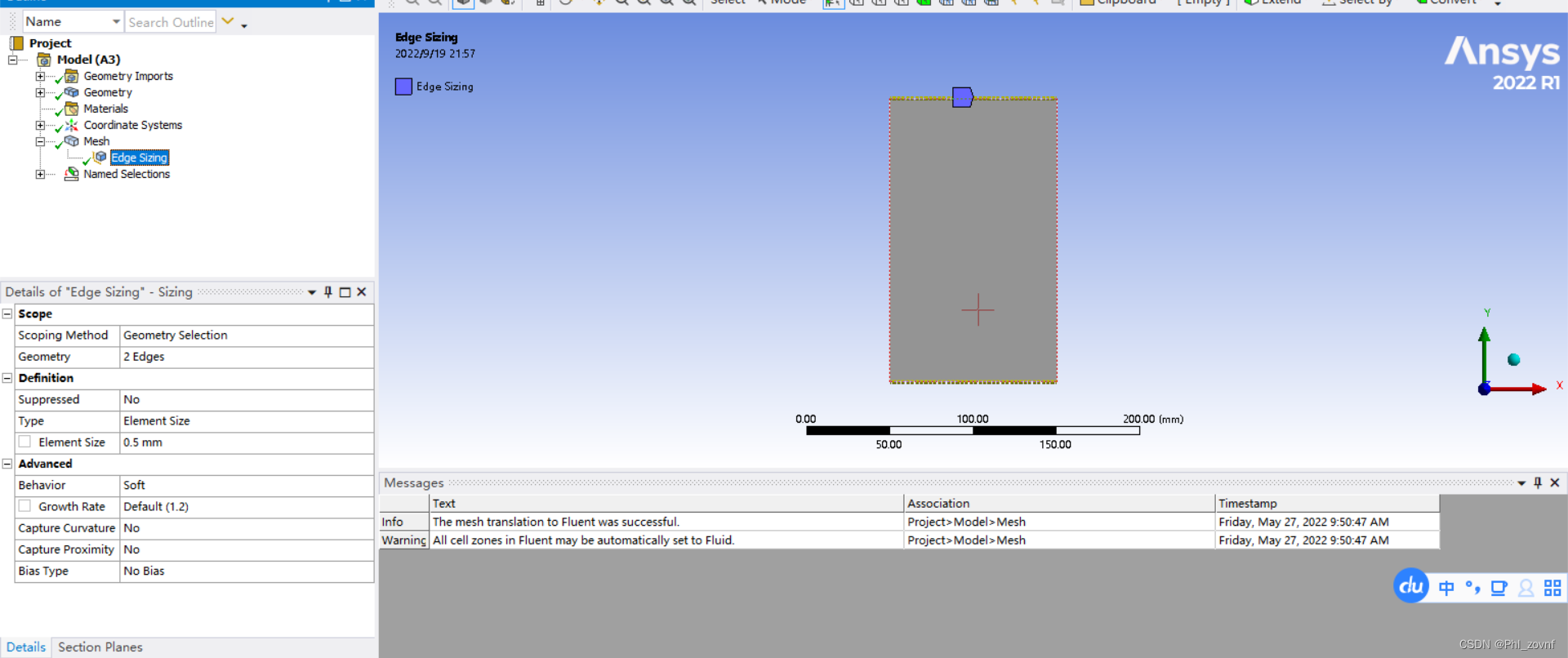

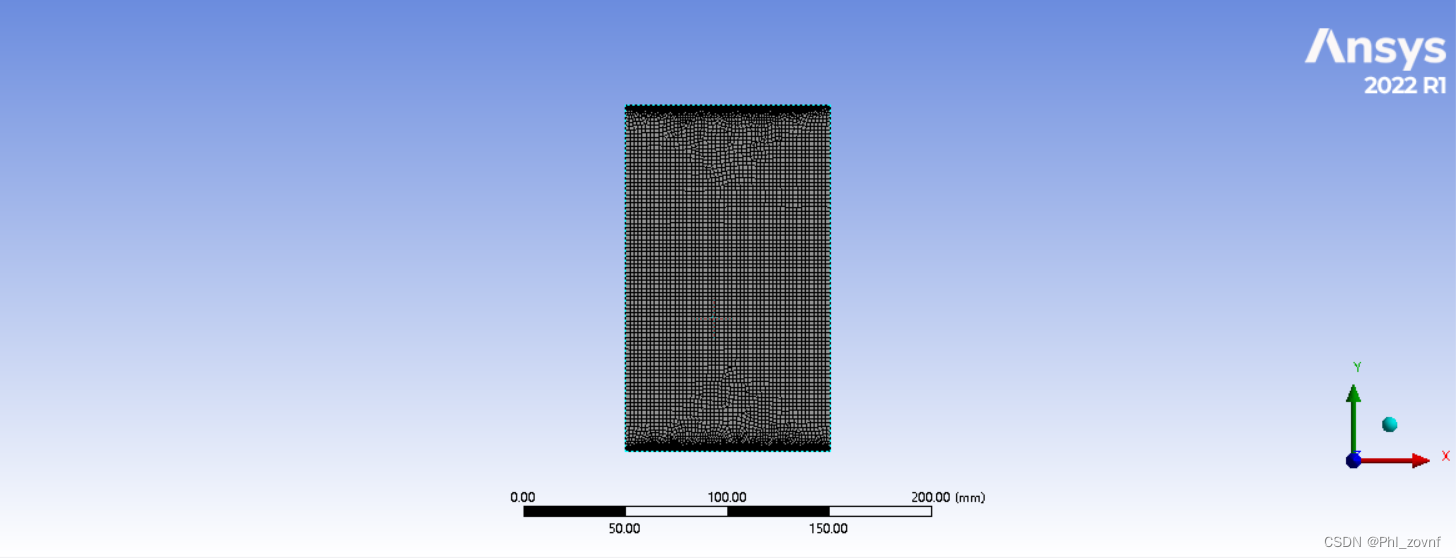

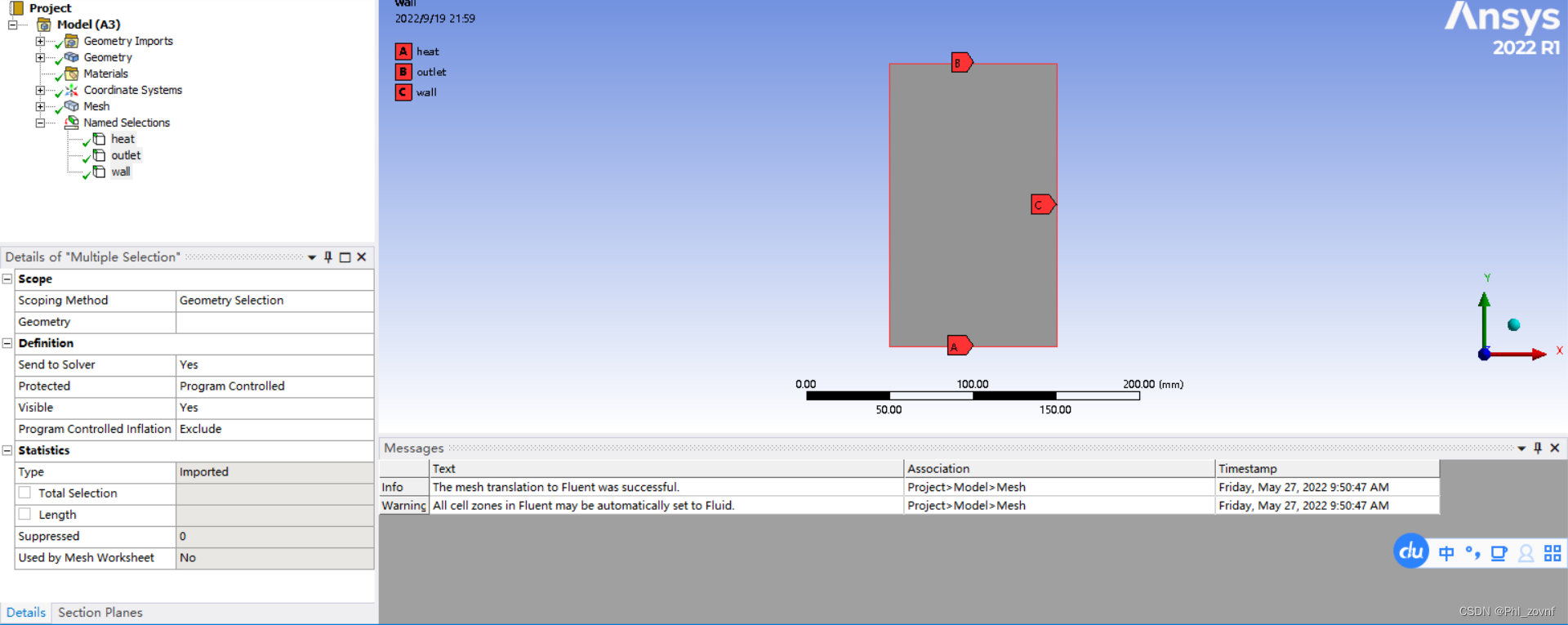

2、 Mesh模块，为了减少计算资源，Mesh整体尺寸设置为2mm，添加一个Edge Sizing，尺寸加密为0.5mm。生成的网格图是下图那样的，同时设置边界的命名，底边为heat，两侧为wall，顶部为outlet。

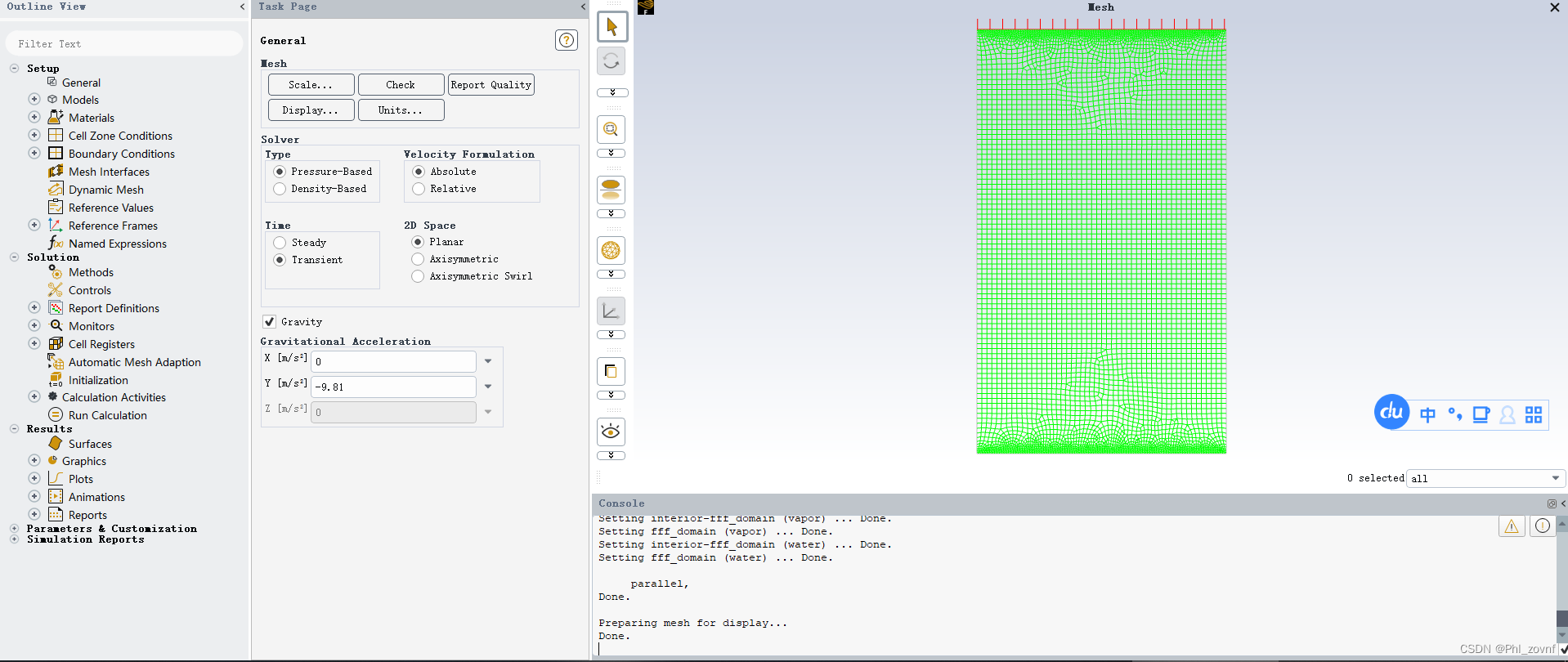

3、进入Fluent模块，设置求解为瞬态，设置重力为y方向的-9.81m/s2。

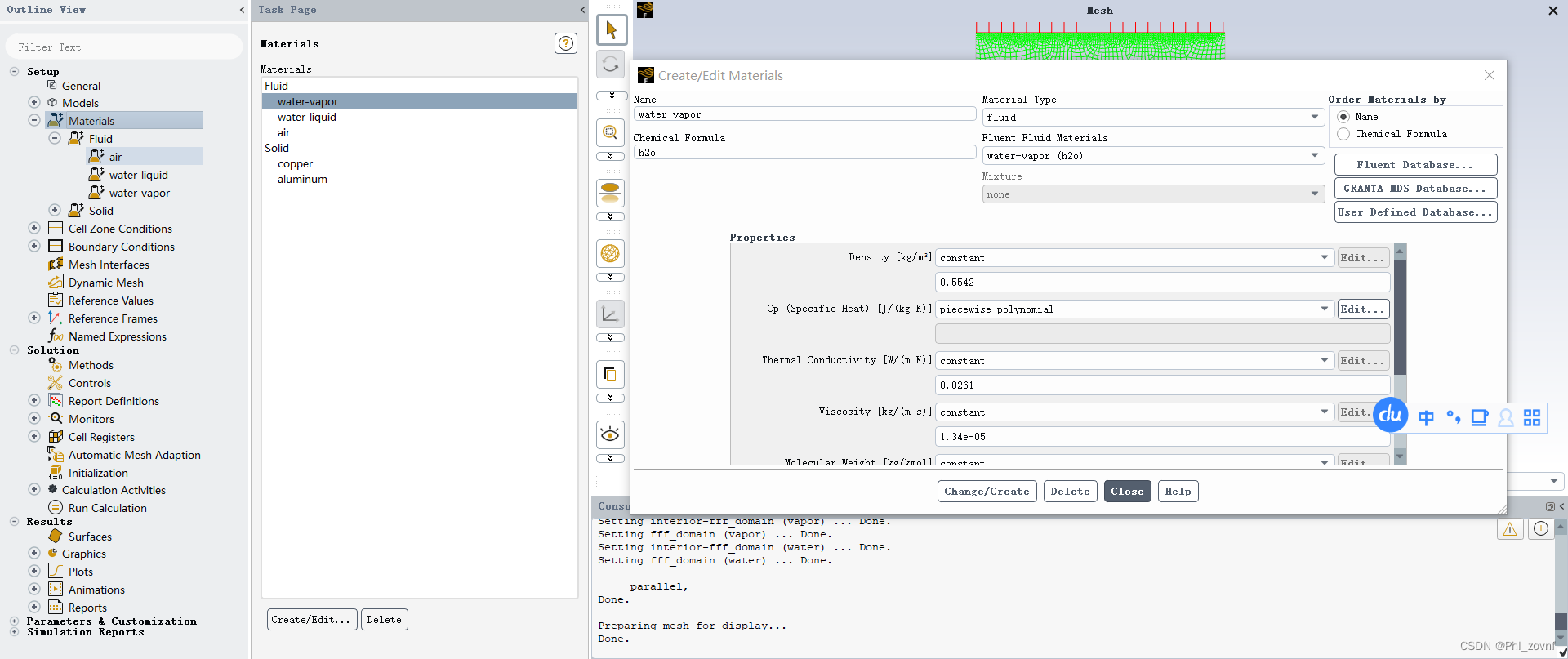

4、设置材料Materials，将Fluent数据库里面Fluid的water-liquid和water-vapor添加进来，Solid则添加Copper。

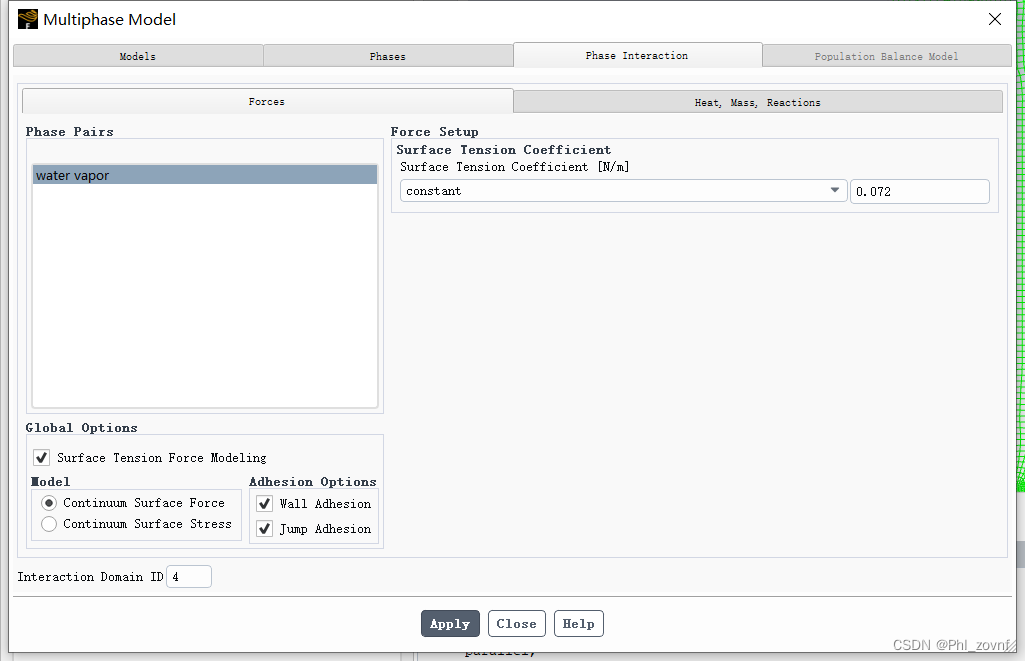

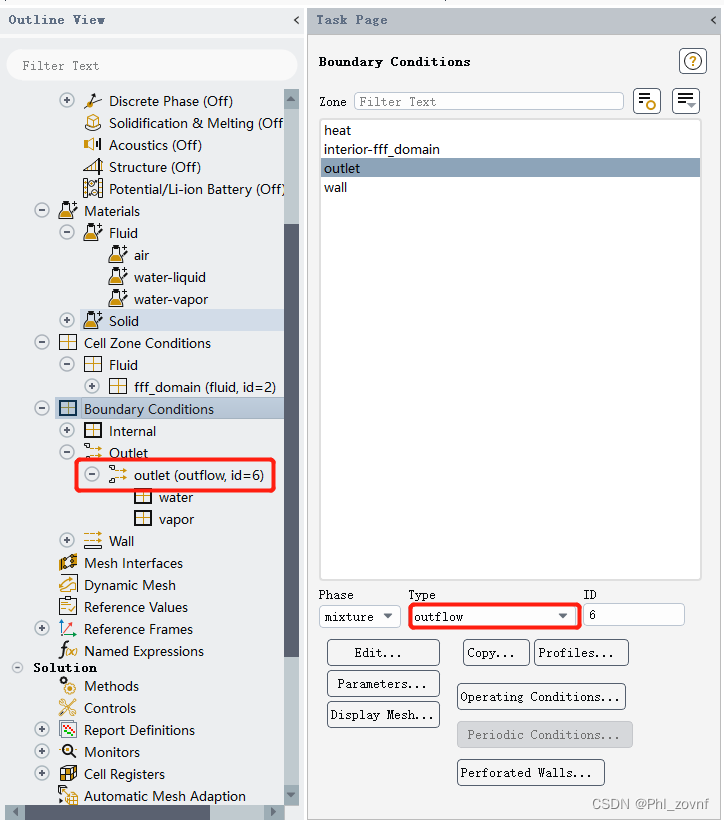

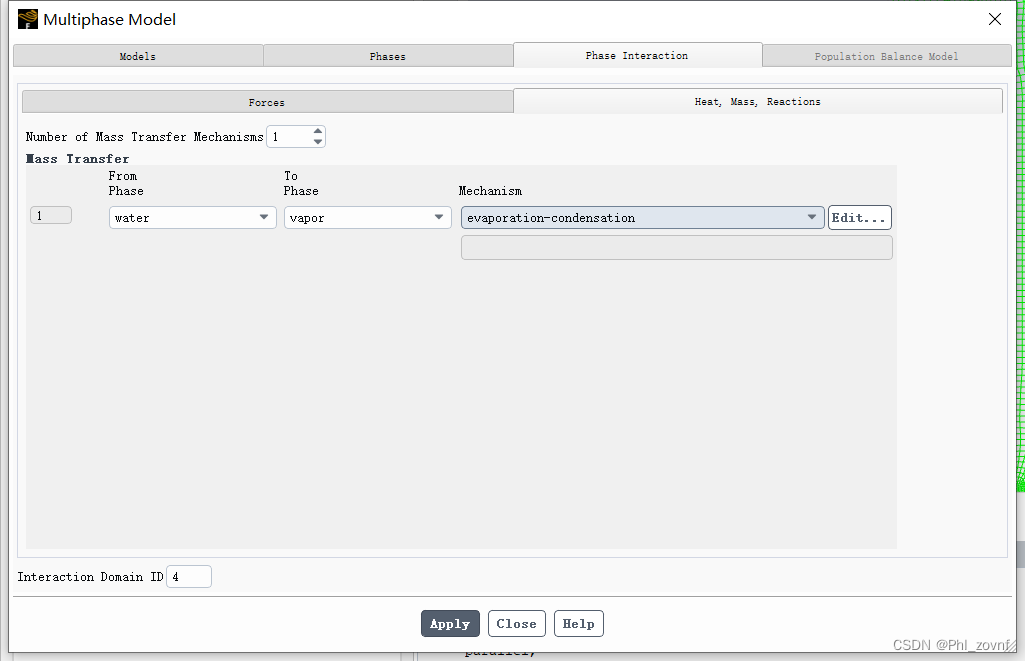

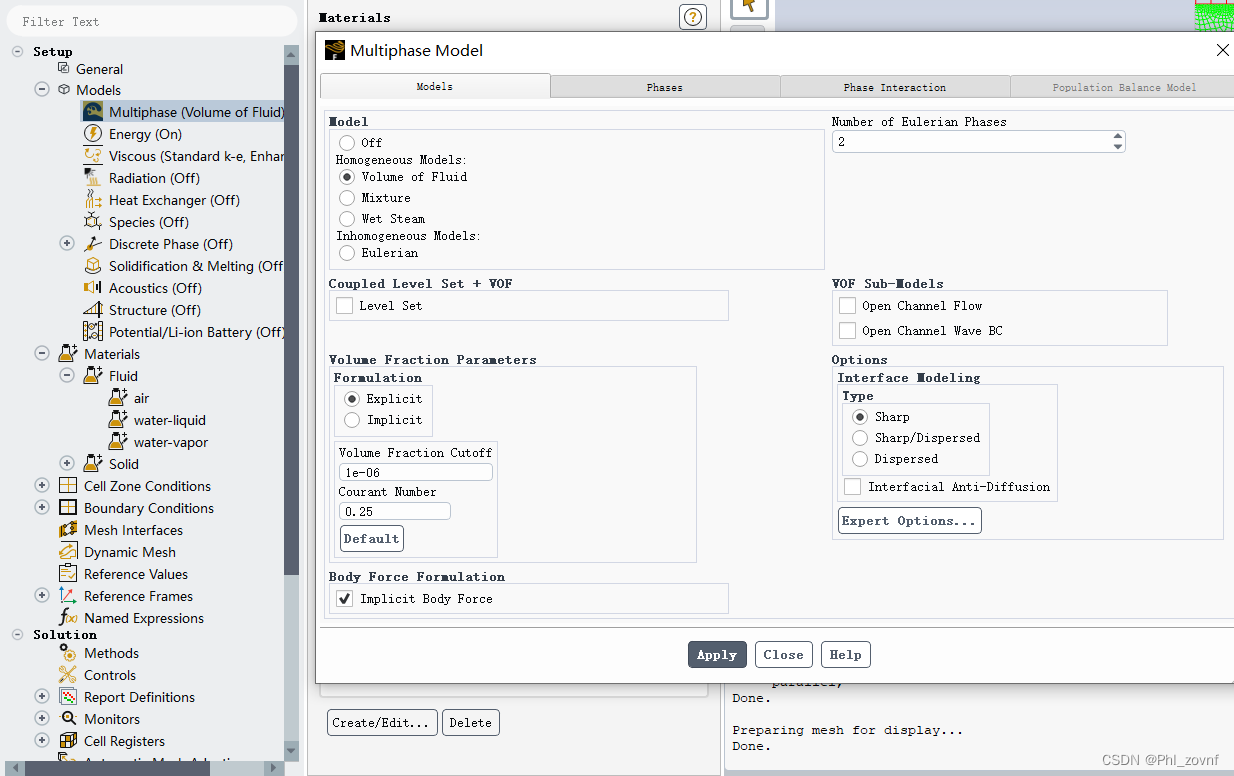

5、打开VOF模型，设置如下，打开隐式体积力implicit body force，设置相相互作用，打开“表面张力模型surface tension force modeling”，勾选“壁面粘附wall adhesion”和“多孔介质界面粘附Jump Adhesion”。表面张力选择常数，设置为0.072N/m，即0°C时空气和水表面张力。设置传质“Mass transfer”，从water到vapor，选择“evaporation-condensation“机理。”

基本设置：

表面张力：

传质设置：

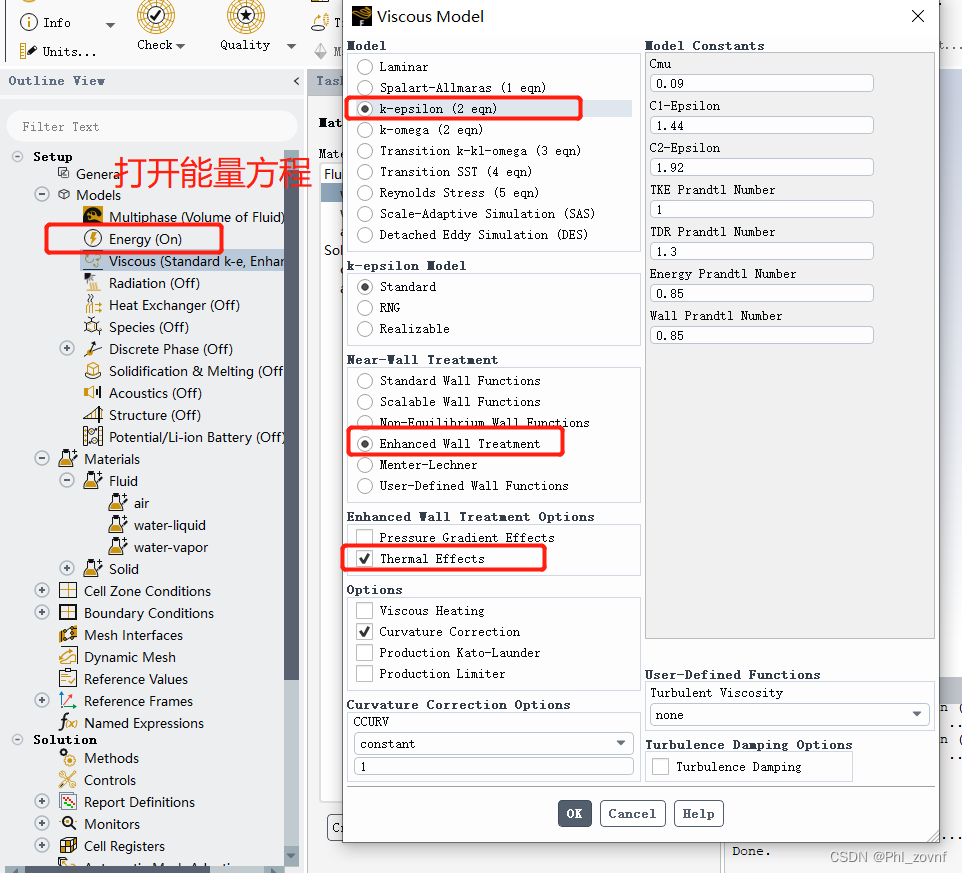

6、打开能量方程，粘性模型(Viscous Model)选择如图所示模型。

7、边界条件：outlet设置为outflow类型，heat底部壁面温度设置为400K，加热液体快些。

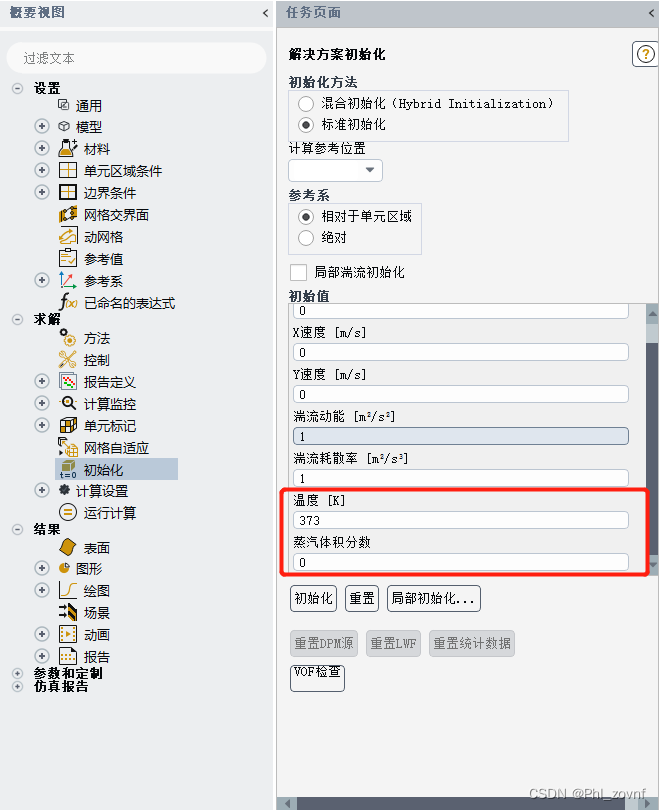

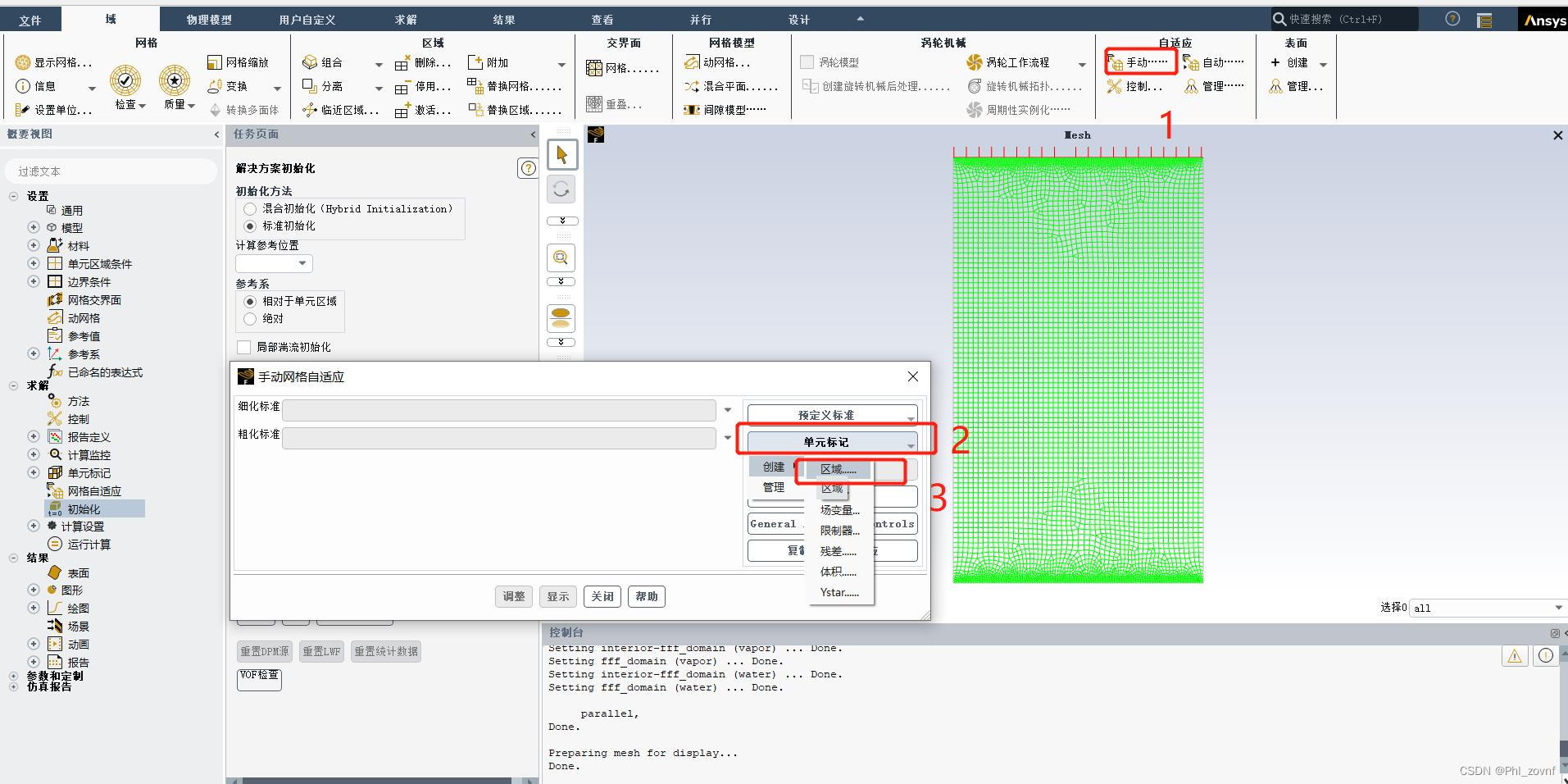

8、初始化。设置下面第一张图所示区域下方为液体water-liquid，温度场为373°C，上方为水蒸气water-vapor 。第二张图是设置控制区域，方便局部初始化。根据CAD模型，点（0，0）到点（100mm，100mm）区域Region0为下方液体water-liquid，设置vapor相的Volume Faction为0，剩余（0，100mm）到（100mm，170mm）的剩余区域Region1为water-vapor，设置vapor相的Volume Faction为1。

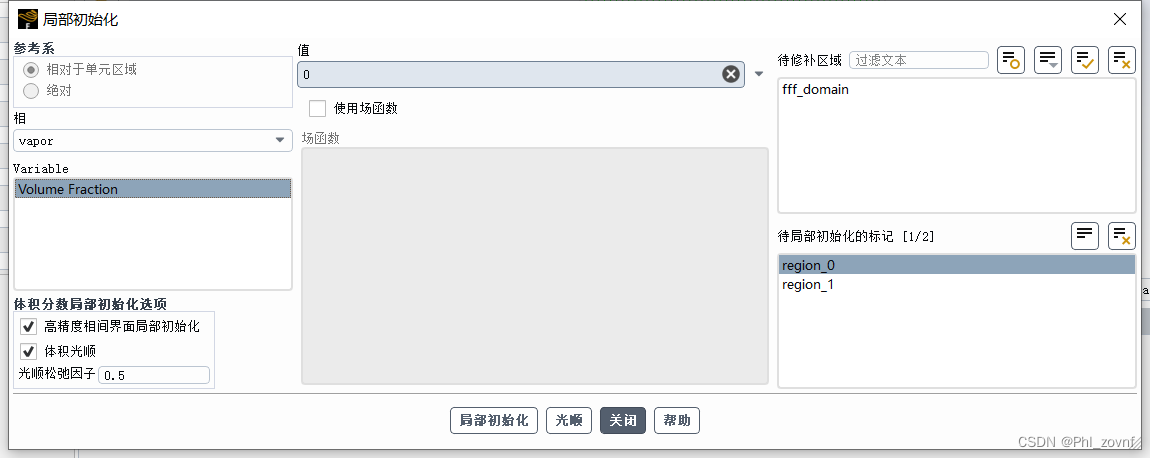

Region0为水相，因此初始化vapor（水蒸气相）的Volume Faction为0

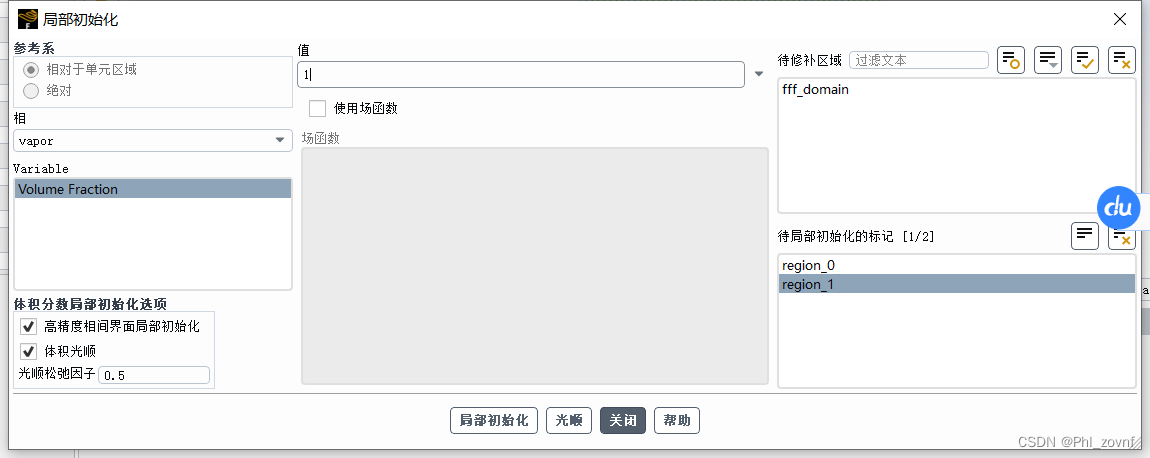

 Region1为水蒸气相，因此初始化vapor（水蒸气相）的Volume Faction为1

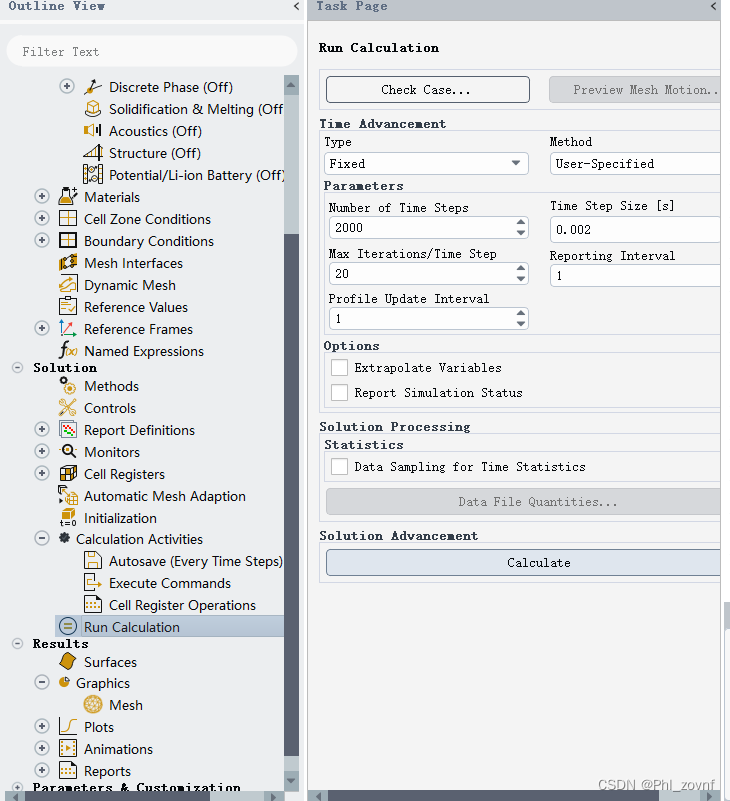

9、计算方法，选择SIMPLE，如下所示，计算步长设置为0.002s，计算2000步好些，动画长一点。步数20，计算多步后，收敛性图会往约e+01或02飘，准确性可能差些。
