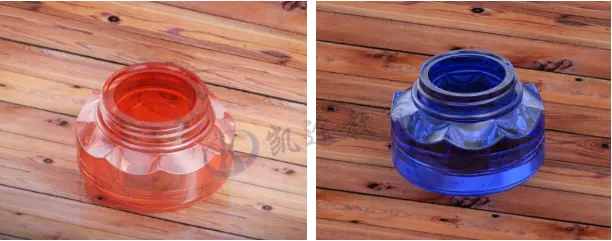

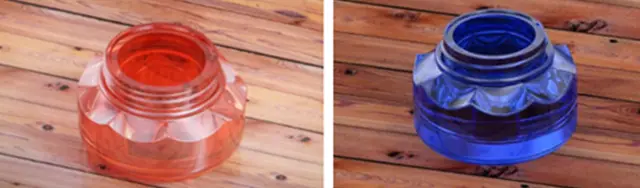

渲染效果

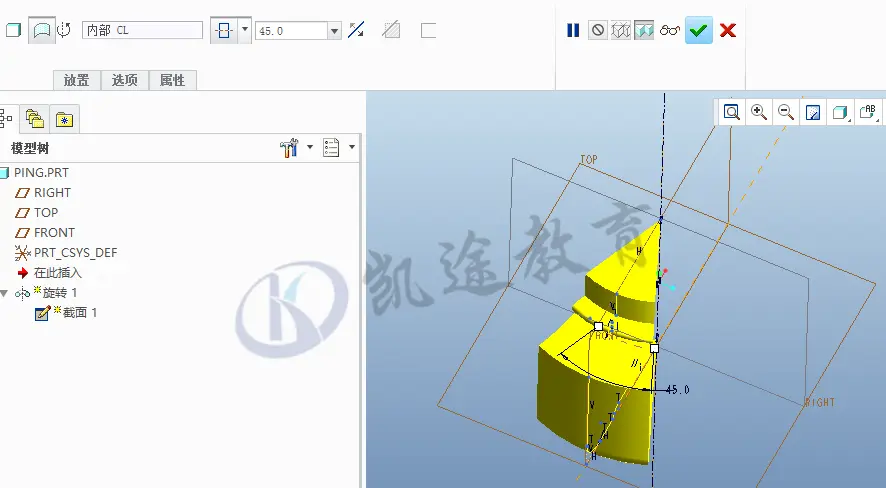

1、新建零件，在Front平面上双向旋转曲面，尺寸如下，旋转45度（只做1/8）。
2、在RIGHT面上草绘圆弧，参考两边端点，然后投影到旋转的曲面上。

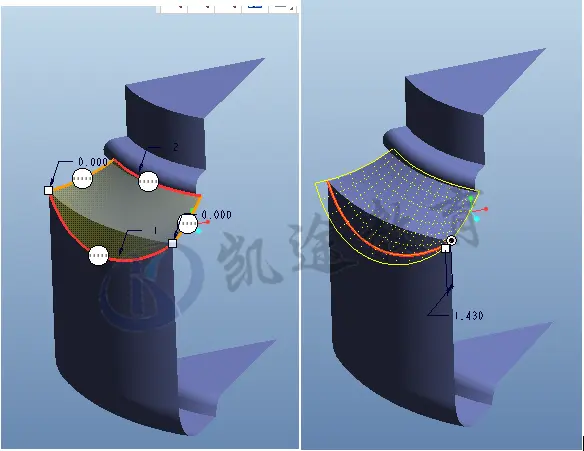

3、边界混合后，然后将外边延伸出一点。

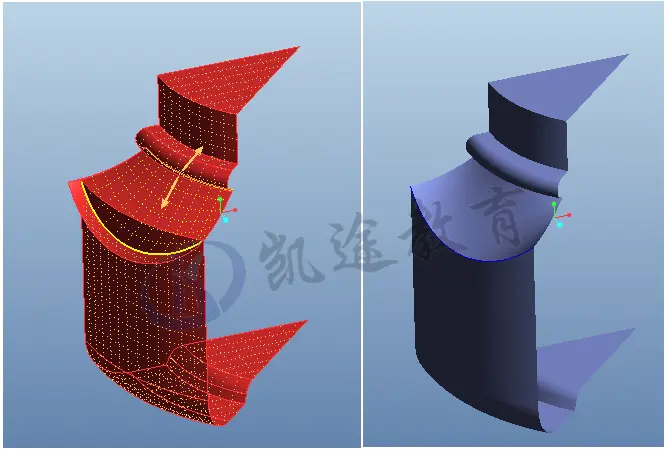

4、合并曲面，注意合并方向。

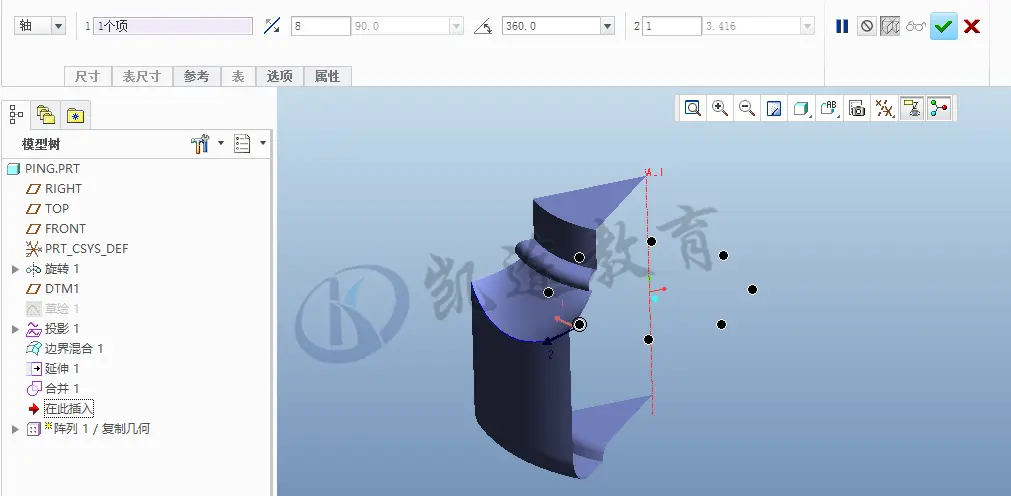

5、以中心轴几何阵列8个。
6、过滤器切换到面组，选其中两个，点合并，按住CTRL键加选其它几个面，然后实体化。
7、旋转切除内环，底部倒圆角R2
8、螺旋扫描口部螺纹部份，轨迹及截面如下，节距为3。
9、根部倒圆角R0.2，其余倒圆角R1。
