Creo4.0红苹果建模练习，果面曲率和果柄细节这样处理更逼真

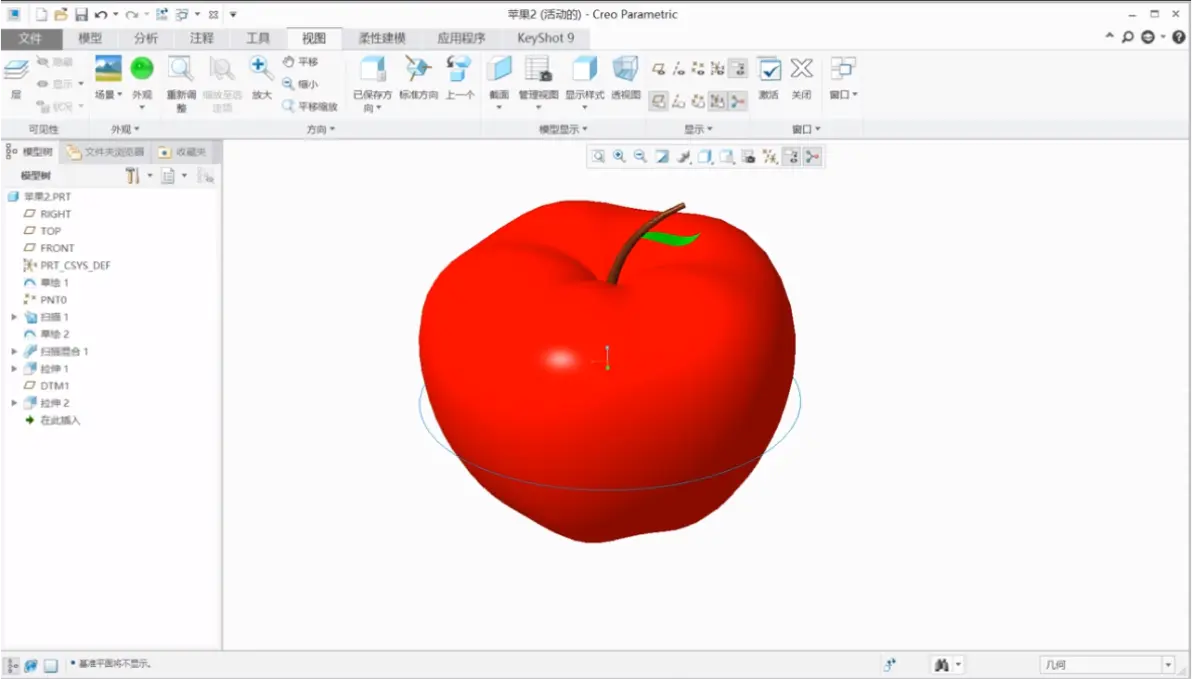

旋转出来的苹果像个葫芦，顶部凹陷太深，底部又收得太急，斑马线一跑，整个果子表面曲率跳来跳去，跟真实苹果那种均匀膨胀的弧度差远了。D:\Creo\red_apple\apple.prt。

Front面草绘半轮廓，中心线在Y轴，从顶部凹陷画到底部凹陷，不能用一段样条从头拉到尾，分三段：顶部凹陷到最大直径一段，最大直径到中部一段，中部到底部凹陷一段，三段之间相切约束，斑马线过一遍，条纹在最大直径处最密，往两头渐渐变疏，这个疏密变化就是苹果的果面曲率特征。控制点别拖太狠，拖太狠了曲率半径小于抽壳壁厚，后面想抽壳抽不出来。直径给80，高度75，顶部凹陷深度8，底部凹陷深度5，这三个数定了苹果的胖瘦比例。

底部凹陷比顶部浅，真实苹果底部的果脐往里收但不深，顶部果柄处的凹陷要深一些，因为果柄往里扎。顶部凹陷的半径R15，底部R8，画完旋转360度，果子主体出来了。斑马线再跑一次，顶部凹陷和最大直径之间的过渡如果有折角，把那个相切约束重新标一下，或者加一段过渡圆弧R20，别让样条直接拐过去。

果柄用扫描，轨迹在Front面上画，从顶部凹陷中心往上走，长度25，中间往外弯一点，弧度R40，别做直的，直果柄看着假。截面画圆，直径3，根部直径4.5，中间变截面控制，扫出来根部粗尖端细。果柄根部跟苹果顶部的衔接处倒圆角R2，不倒圆角果柄像插上去的，倒了之后过渡自然。果柄尖端切一个斜口，用旋转切除，切掉一半，模仿真实果柄的断面。

叶子在果柄中段靠近根部的位置，用拉伸做，草绘一个椭圆，长轴15短轴6，拉伸0.5，加拔模1度，叶子边缘倒圆角R0.5，叶尖倒R0.3。叶子跟果柄交接的地方加一个短柄，直径1，长度2，把叶子和果柄连起来。叶子表面做一条叶脉，拉伸切除，宽0.3深0.2，从叶根到叶尖中间一条主脉，两侧各两条支脉，支脉角度30度。叶脉太细注塑做不出来，但这是渲染练习，模型上做出来看着真。

颜色用Pantone色号，视图→外观库→库，选Pantone_C0，搜PANTONE 186 C，给果子主体赋色，果柄用PANTONE 4625 C深棕色，叶子用PANTONE 575 C绿色。果子表面要有光泽，外观管理器里调粗糙度0.3反射率0.6，果柄粗糙度0.7反射率0.2，叶子粗糙度0.5反射率0.4。渲染之前给果子加一个凹凸贴图，细小的斑点纹理，贴图文件D:\Creo\red_apple\texture\apple_skin.bmp，凹凸深度0.02，太深了像橘子。

文件存D:\Creo\red_apple\apple.prt，工程图不用出，这是渲染练习。下次把那个顶部凹陷的深度从8改成10，看看果柄根部衔接处会不会报错，R2的圆角如果失败就加到R3，斑马线……
