Creo扭簧绘制详细教程：步骤图解

今天给大家讲解一款扭簧的绘制，效果图如下：

1、螺旋扫描曲面，截面和轨迹如下图所示，螺距为3mm

轨迹：

截面：

得到的螺旋曲面：

2、复制边线 得到交线

3、分别做两个基准平面，偏移中心平面50度和20度

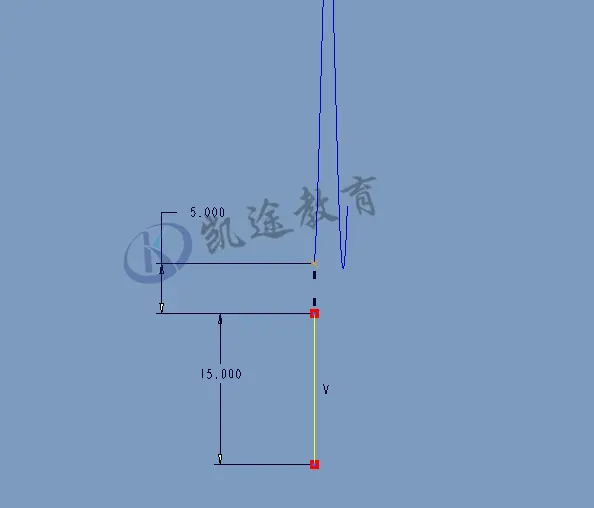

4、在上一步的基准面上分别做如下草绘线

草绘线完成效果：

5、做空间曲线将线条连接，注意相切约束

6、镜像到对面

7、扫描得到弹簧，截面为直径3mm的圆

8、完成效果
