Proe/Creo暖风机曲面造型图文教程（上）

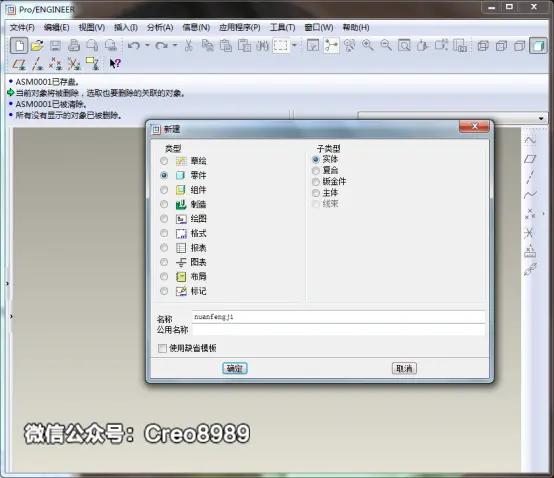

1、文件新建零件名称为nuanfengji，选择毫米制

2、选择TOP面作为草绘面，RIGHT面作为右参照绘制草绘

3、绘制如下的第一个草绘

4、拉伸草绘的曲线，选择拉伸为曲面，封闭端，参数设置如下图

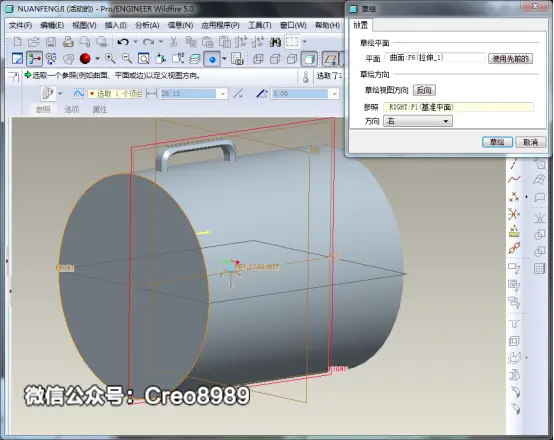

5、选择RIGHT面做草绘面，选择TOP面做左参照

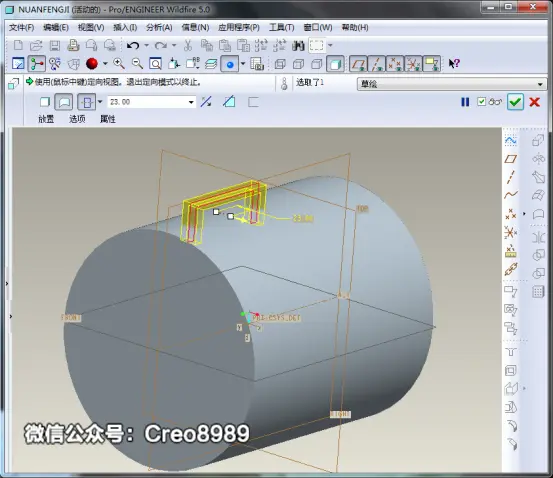

6、绘制把手草绘如下

7、选择拉伸成曲面

8、合并曲面

9、倒圆角

10、把手做倒角

11、编辑偏移，选择前端面做草绘面，选择RIGHT做右参照

12、绘制圆形

13、编辑偏移参数

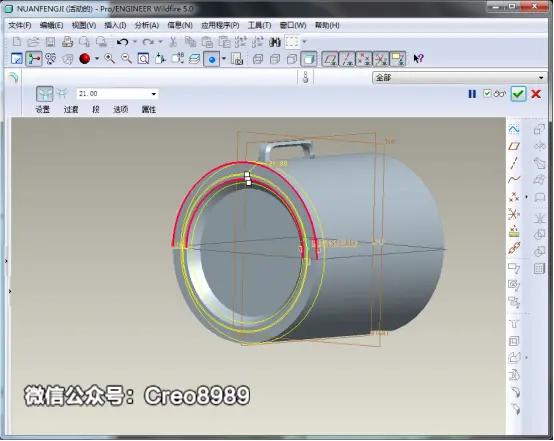

14、倒圆角

15、草绘,选择前端面，RIGHT作为右参照

16、拉伸去除材料，草绘如下

17、去除材料

18、阵列刚才拉伸去除的孔

19、选中做好的前端的命令，一起随着TOP面做镜像

20、选择RIGHT面草绘，TOP做左参照

21、绘制草绘

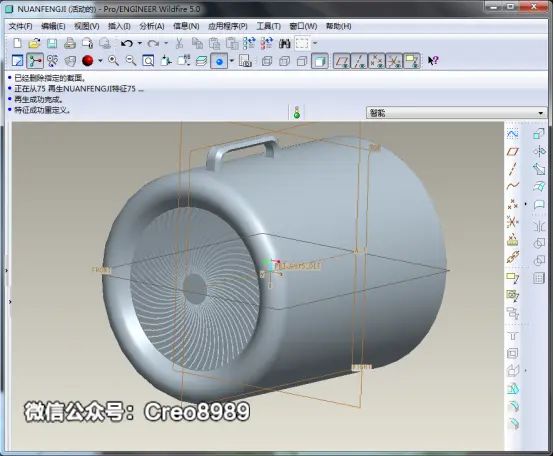

22、拉伸去除材料

23、染色
