日常生活中注塑件、吹塑件通常看到螺纹的存在。仔细观察螺纹的起点和终点与数控加工的螺纹完全不一样。
它是如何实现的。

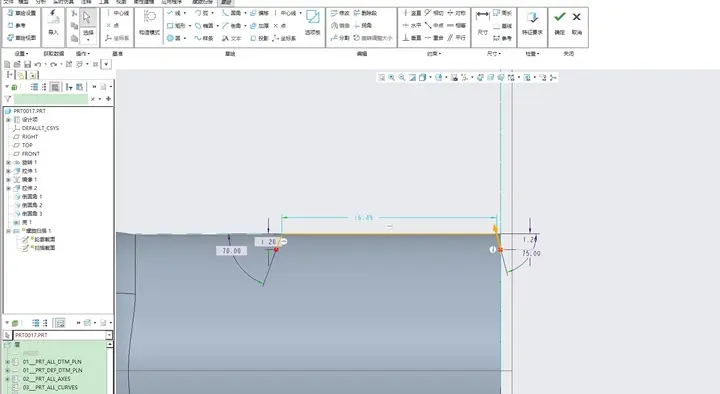

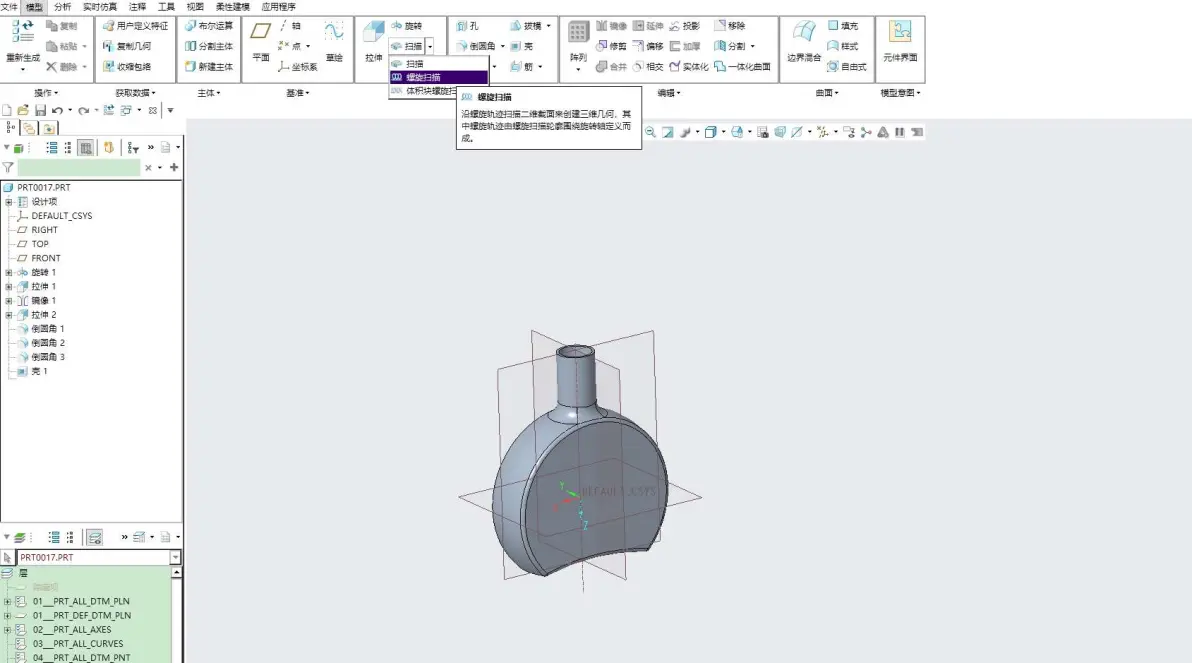

1.模型-扫描-螺旋扫描命令。选择草绘基准面进入螺旋轨迹的绘制。由于是外螺纹轨迹线的两端需要做一个收的动作如图。打勾完成。

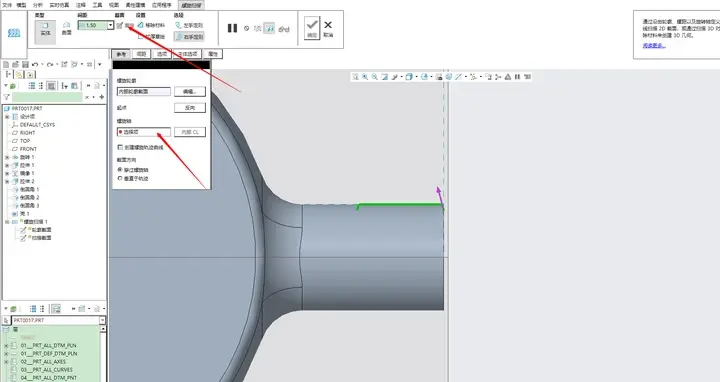

选择基准轴位扫描的中心轴线。

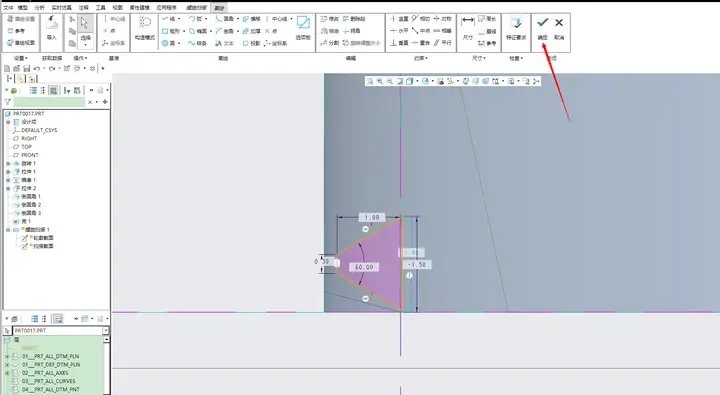

选择草绘-绘制扫描的截面。截面通常为正三角形，打勾完成。
选择合适的节距，现在输入1.5，打勾完成。

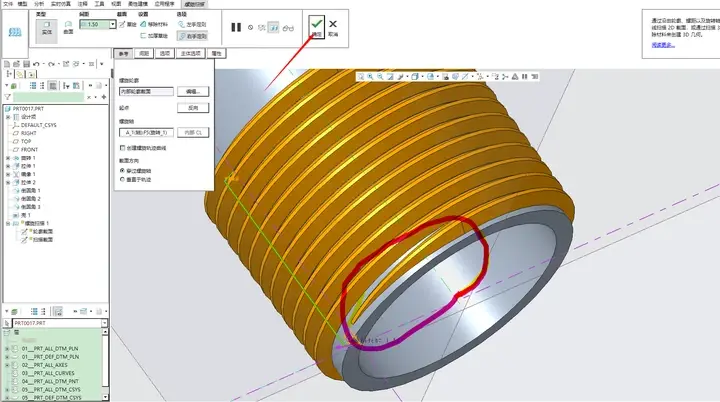

2.完成后如图。
