Creo样条曲线的好与坏

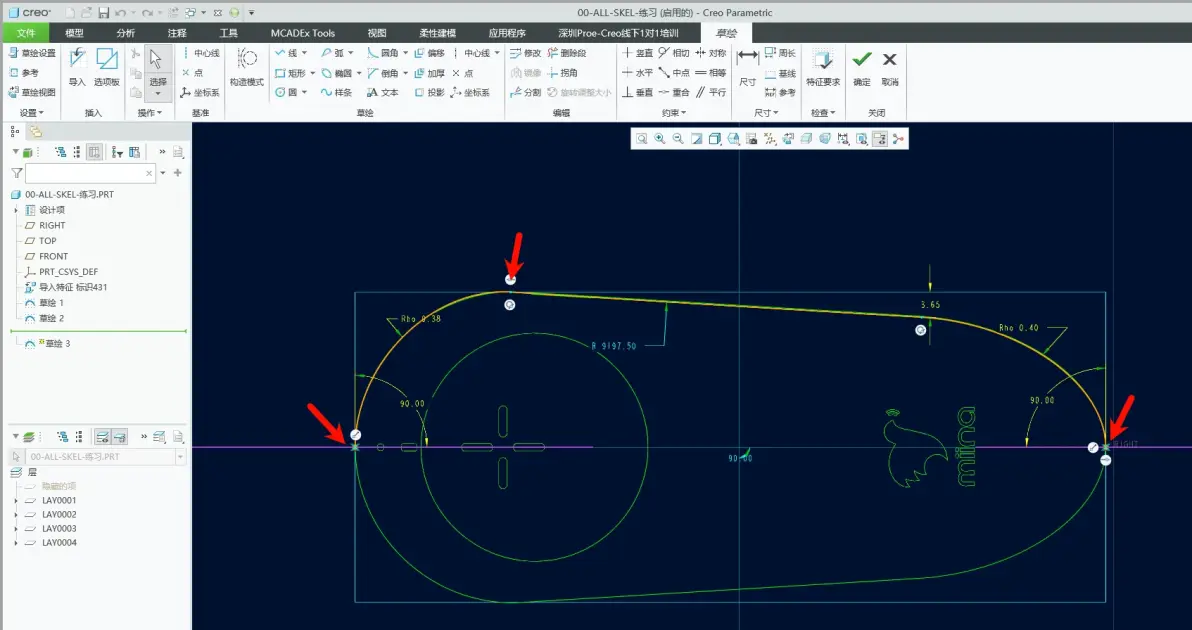

1、标注尺寸

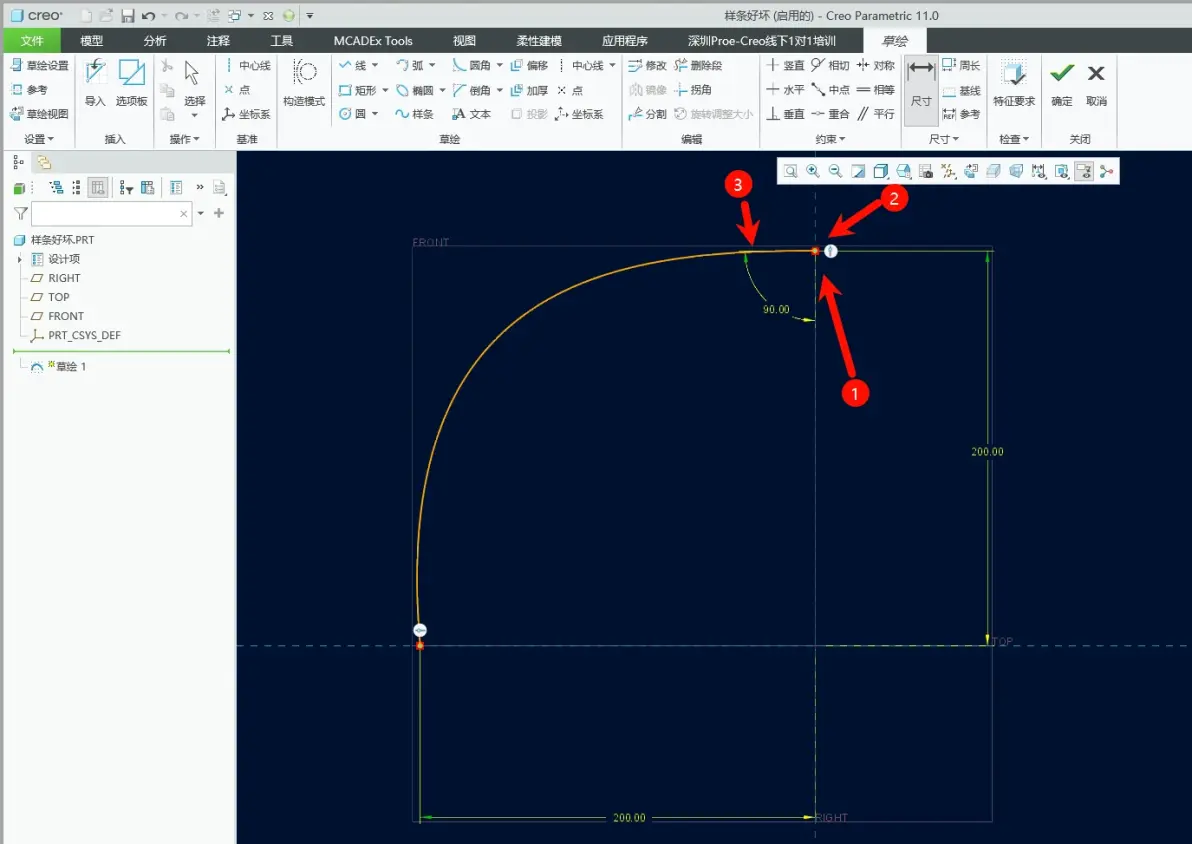

绘制样条，标注距离尺寸之后，依次点取样条-点-线（三者顺序随意，但是必须将交点选上），然后中键标注角度尺寸！

2、样条添加点

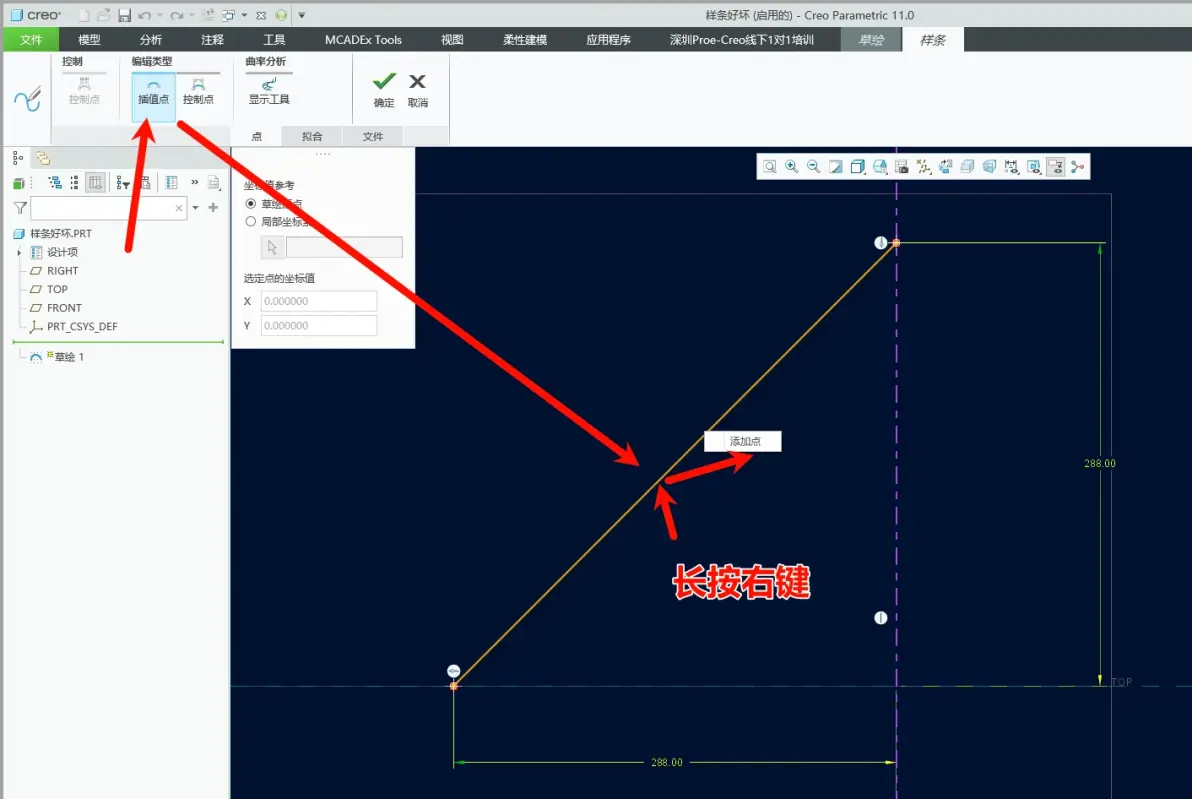

双击样条，进入到样条编辑模式，选择插值点，在样条附近长按右键-添加点。

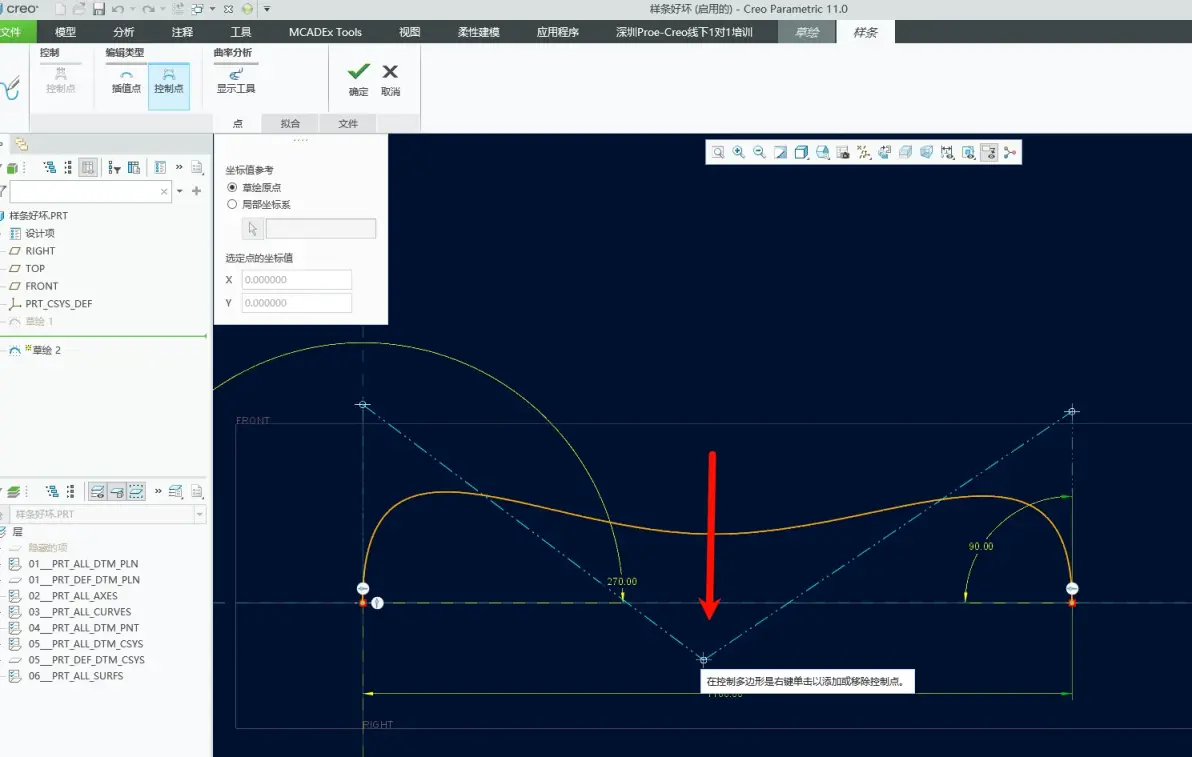

3、样条控制点和查看曲率

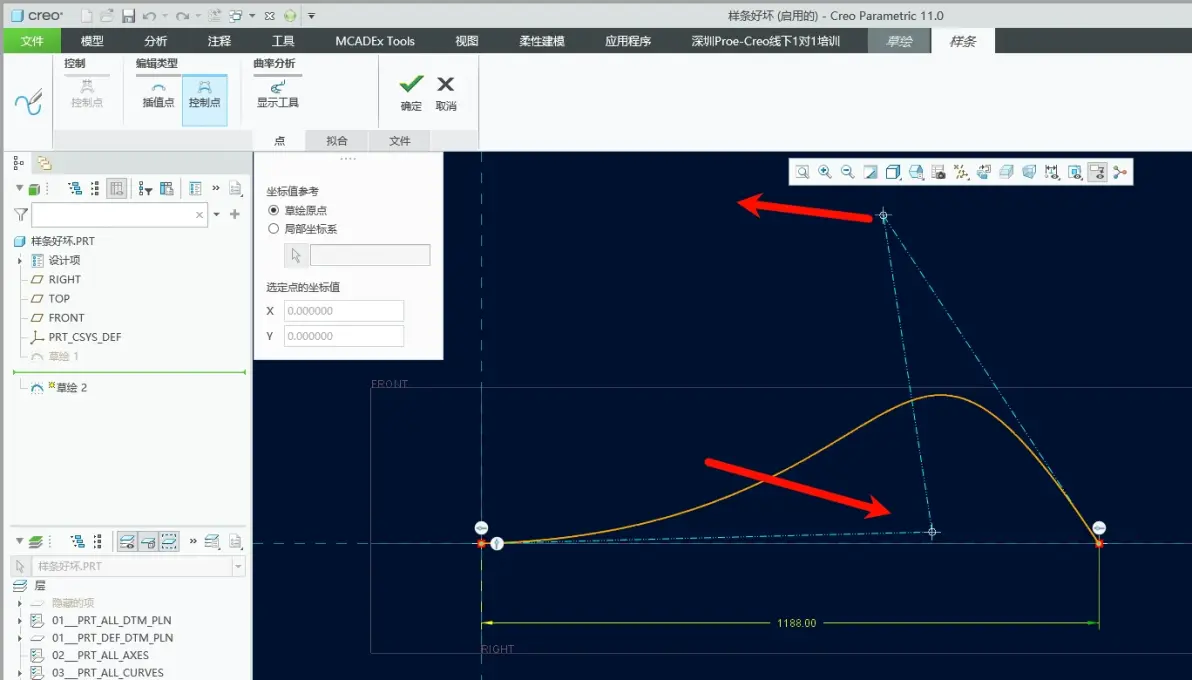

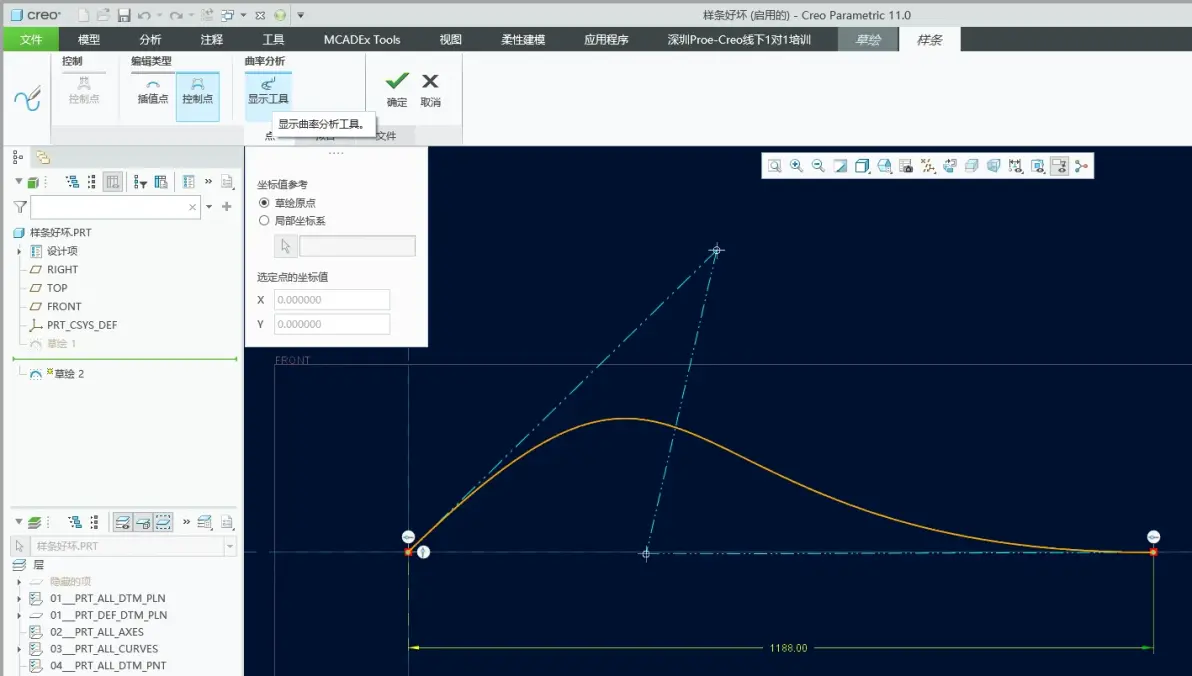

点中键退出标注尺寸之后，双击样条，进入样条编辑模型，调整控制点，查看样条曲线曲率。

4、标注样条尺寸

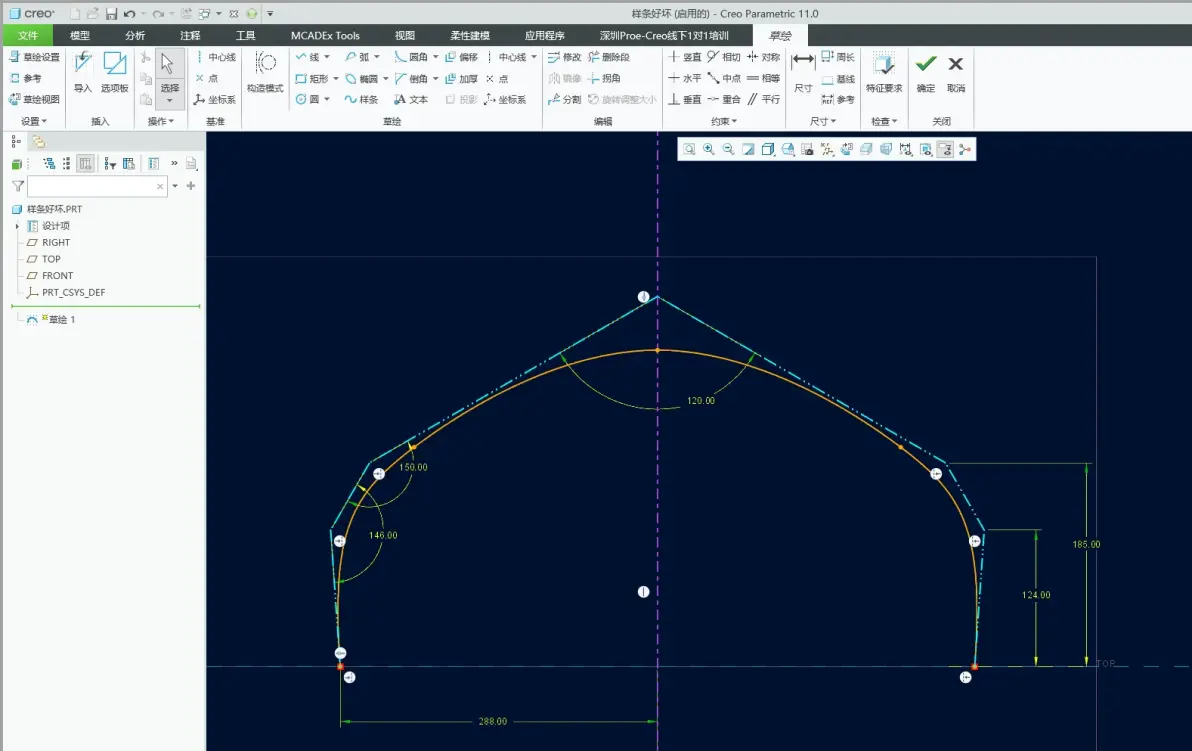

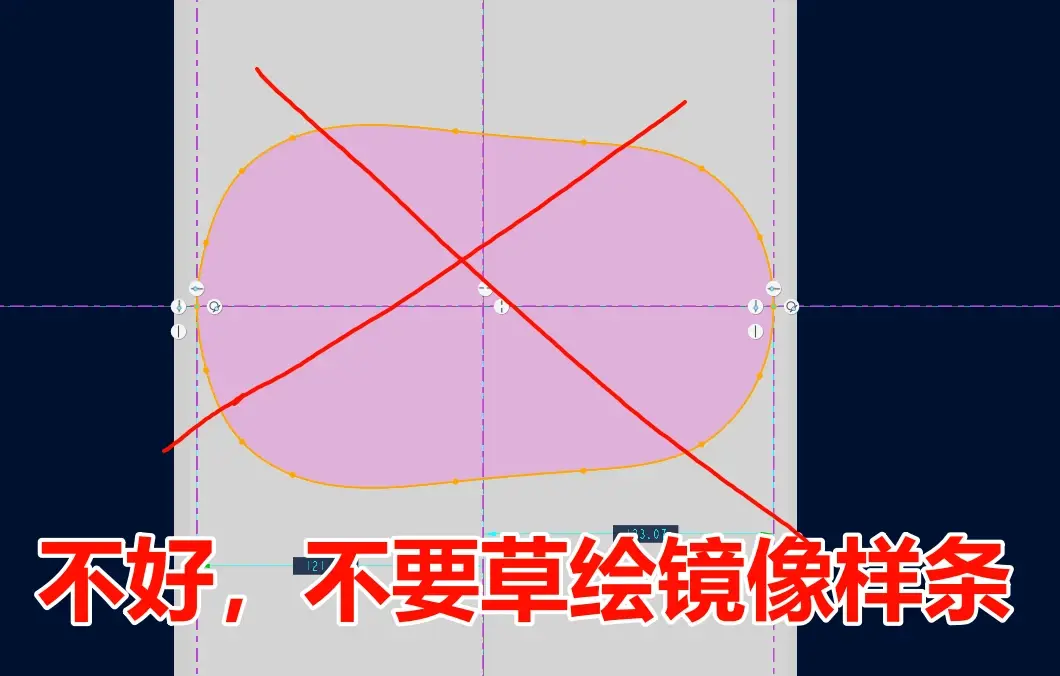

在草绘里面镜像样条，样条变成一根线，之前样条的点就无法强制约束在坐标轴线上，也会左右相互影响可能没办法保证左右对称。（所以对称模型一般画一半，做成面组，再镜像做整体。镜像样条一定是完成草绘之后，在三维模式下，过滤曲线，镜像草绘曲线）。若一定要在草绘里面镜像，那么就必须利用尺寸去控制点才能对称。

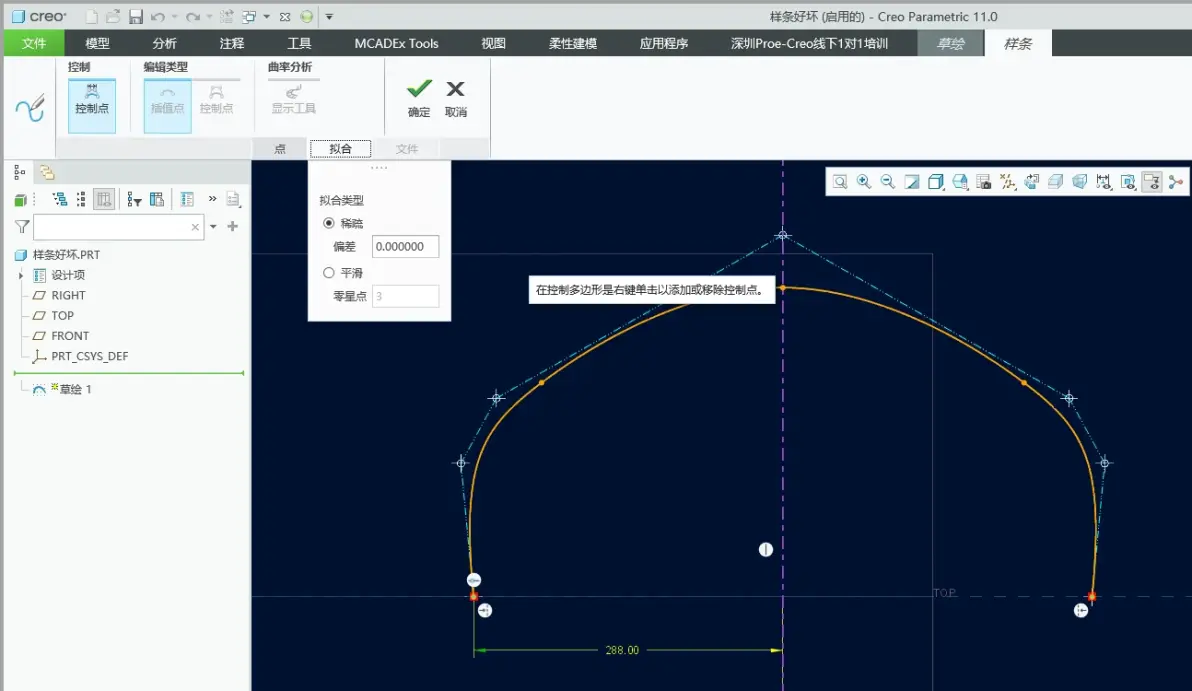

切换到拟合，激活控制控制点，点中键，回到草绘界面，即可利用约束和标注尺寸去保证对称和控制样条趋势造型。

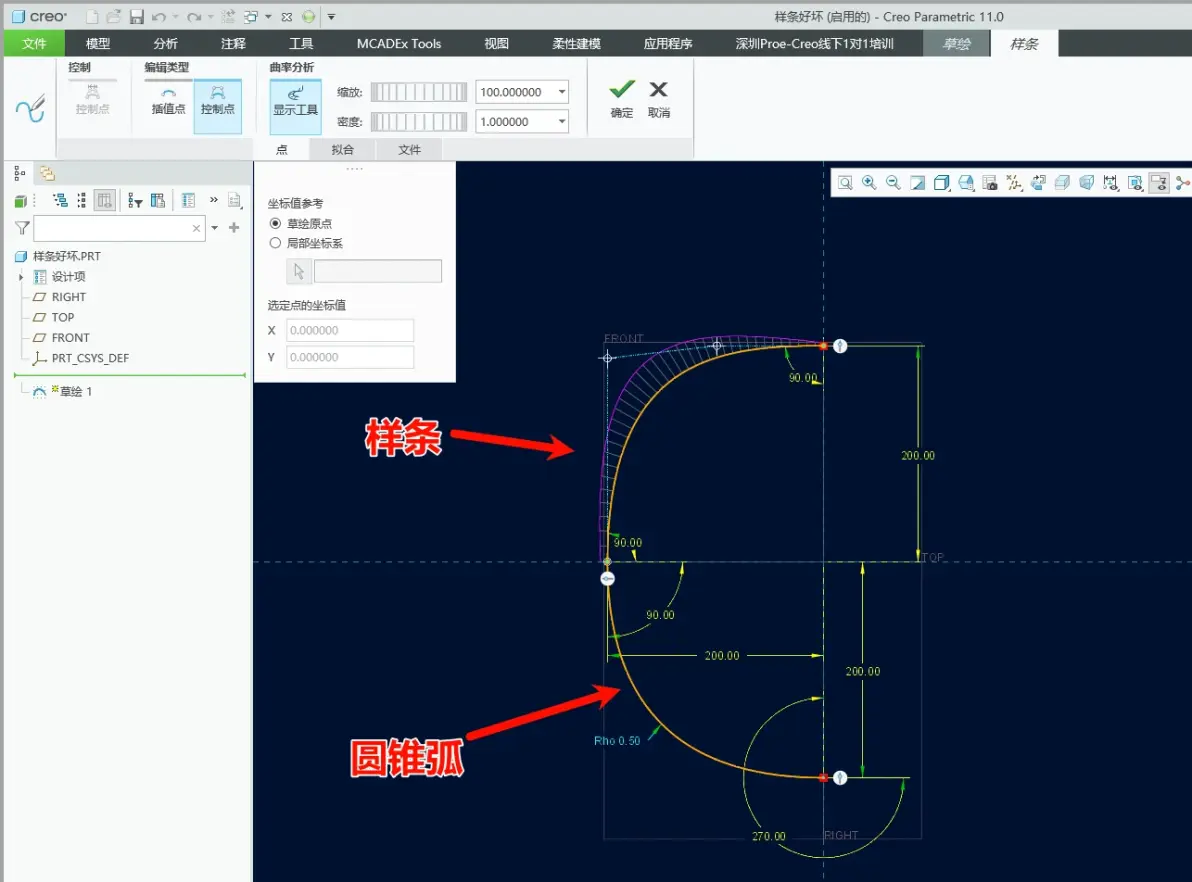

5、样条与圆锥弧的异同

在绘制产品外形轮廓曲线、截面曲线的时候，往往可以在圆锥弧曲线和样条之间按需选择，可做相互替换。若是要求样条曲线、圆锥弧中间，必须经过某根直线，那么两者都必须分成两段去绘制。

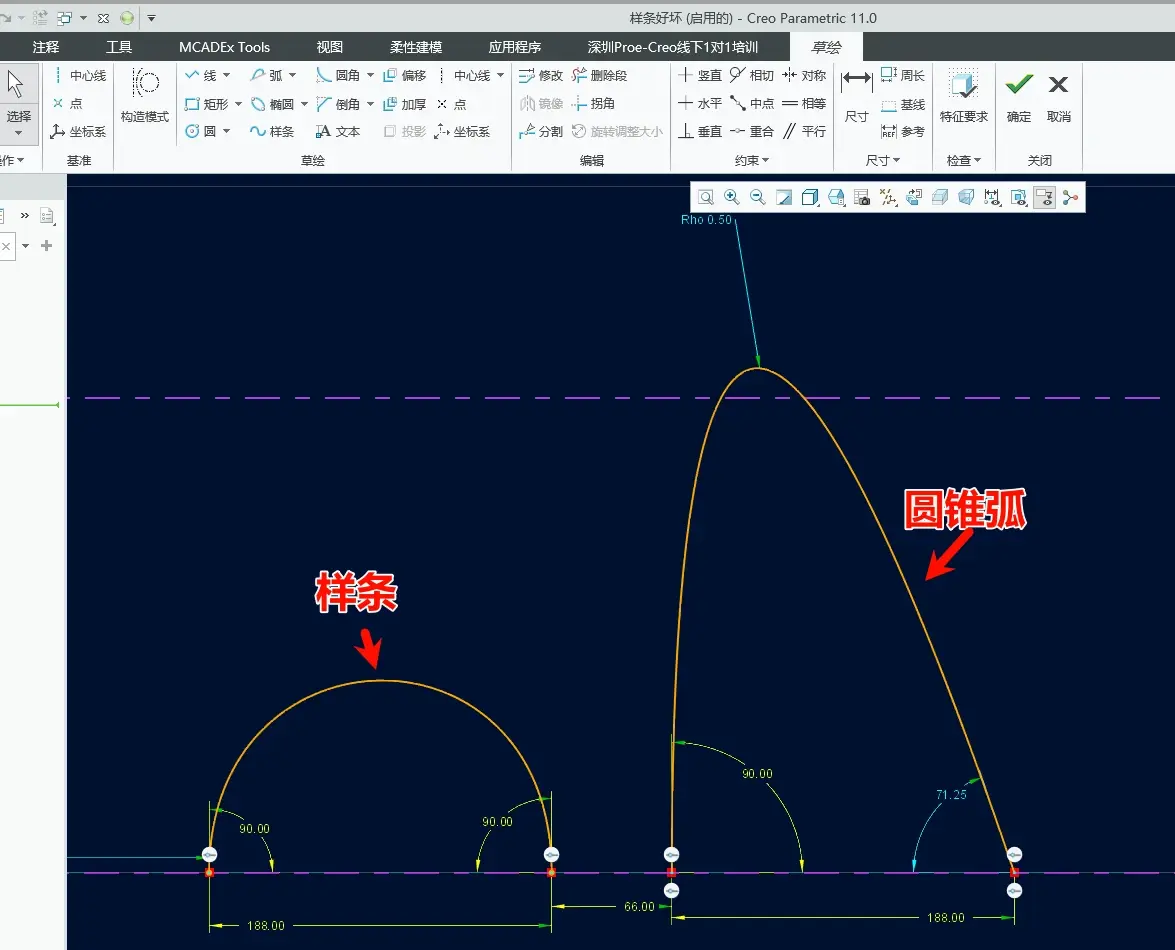

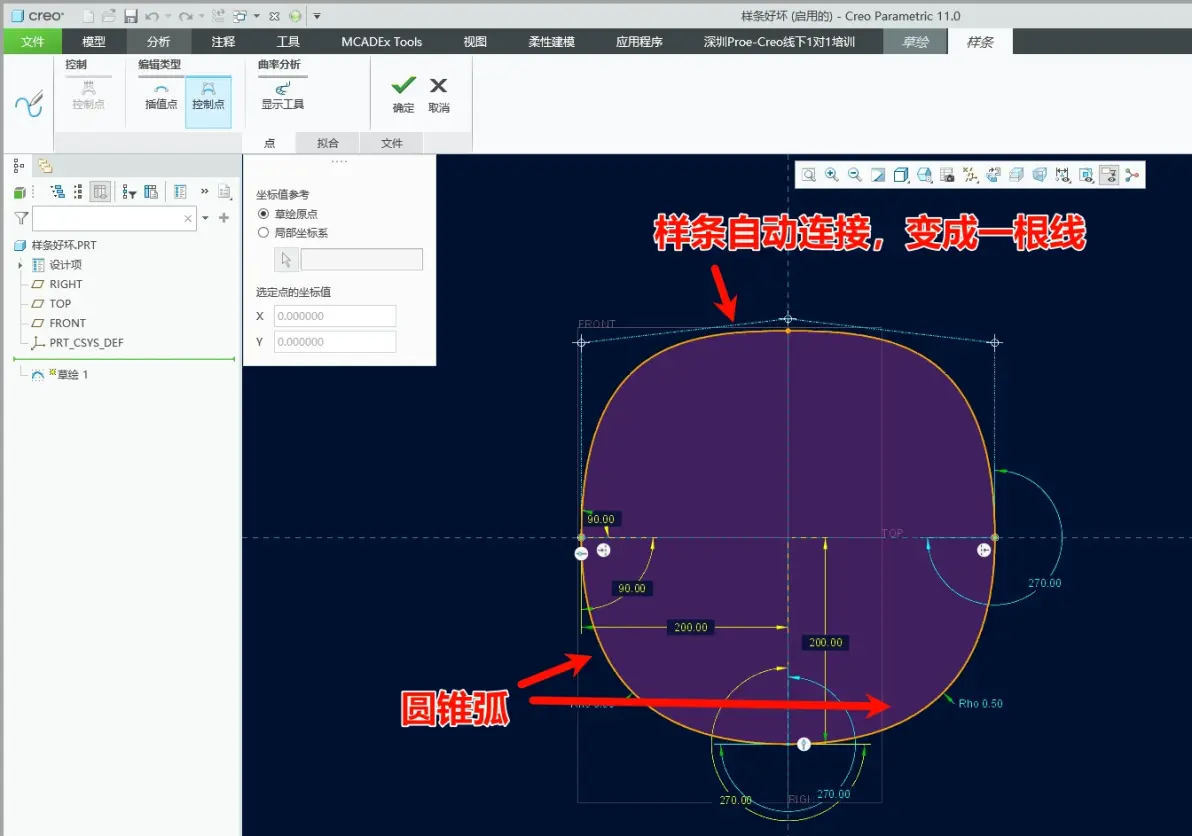

但是也要注意两者的区别，如下分别镜像样条、圆锥，样条变成一根线，之前样条的点就无法强制约束在坐标轴线上，也会左右相互影响可能没办法保证左右对称。圆锥镜像部分尺寸变成弱尺寸（青色尺寸为弱，黄色为强尺寸）！

另外样条是可以一根线垂直于直线，圆锥弧不可以（圆锥弧标注90°，接近于垂直线，两个90°则圆锥弧无限趋于平行线，不可能存在）！

6、样条的优化

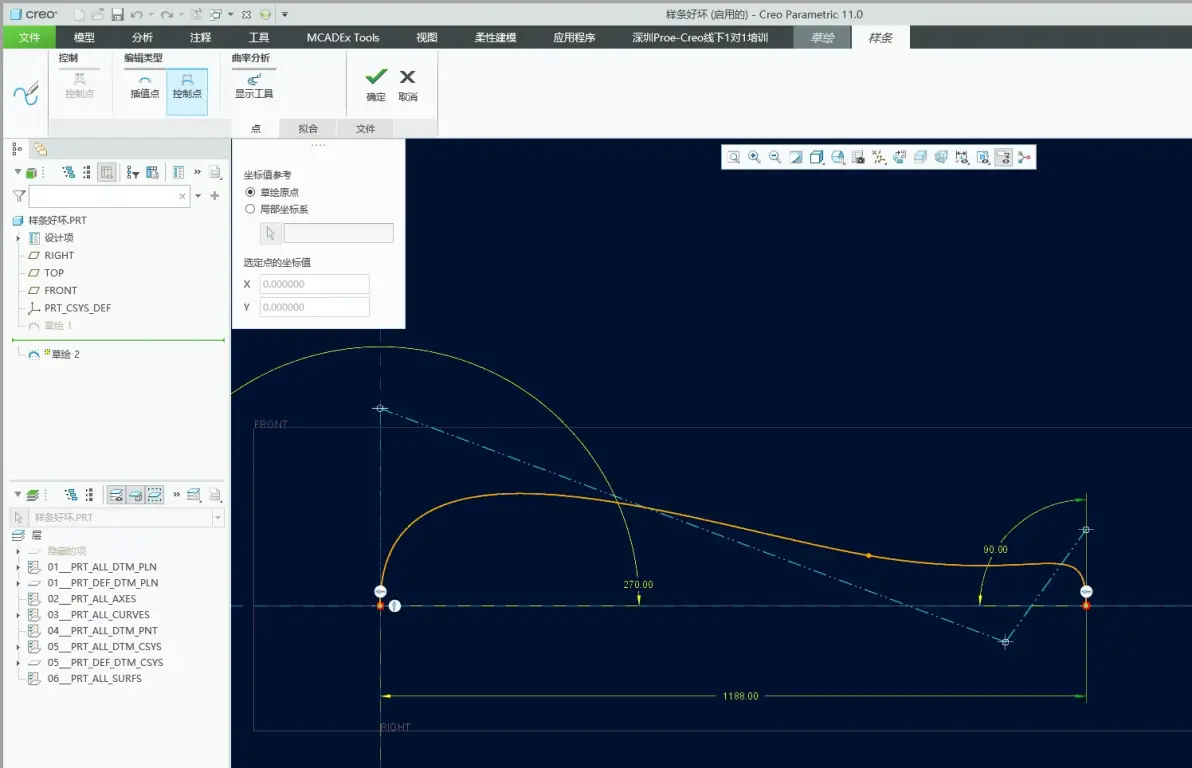

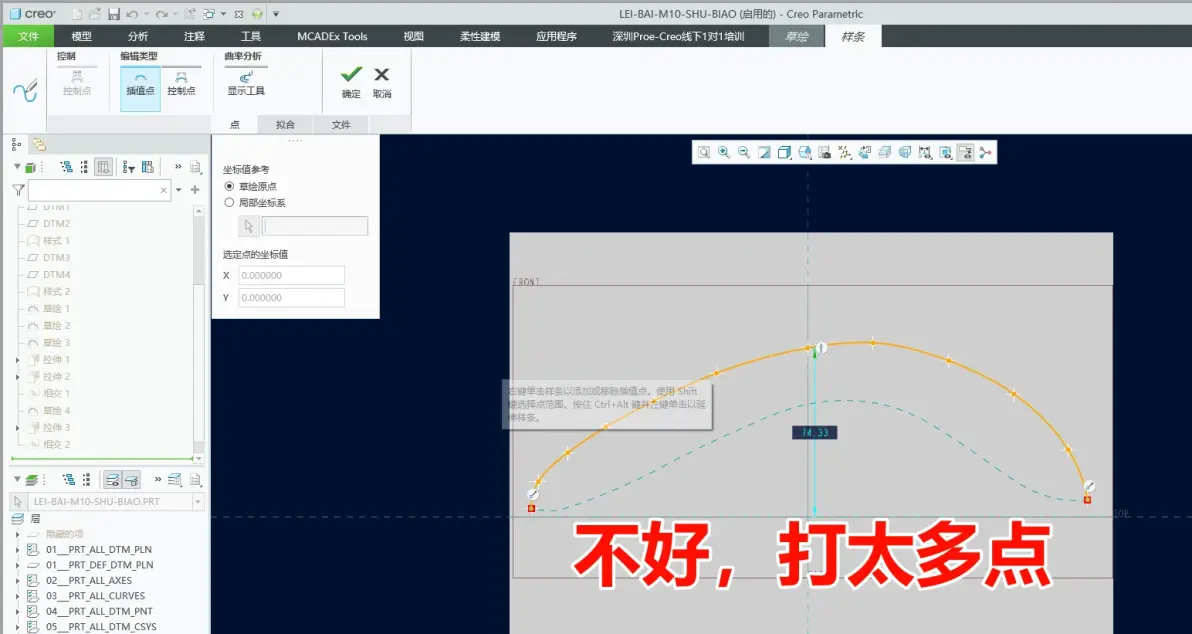

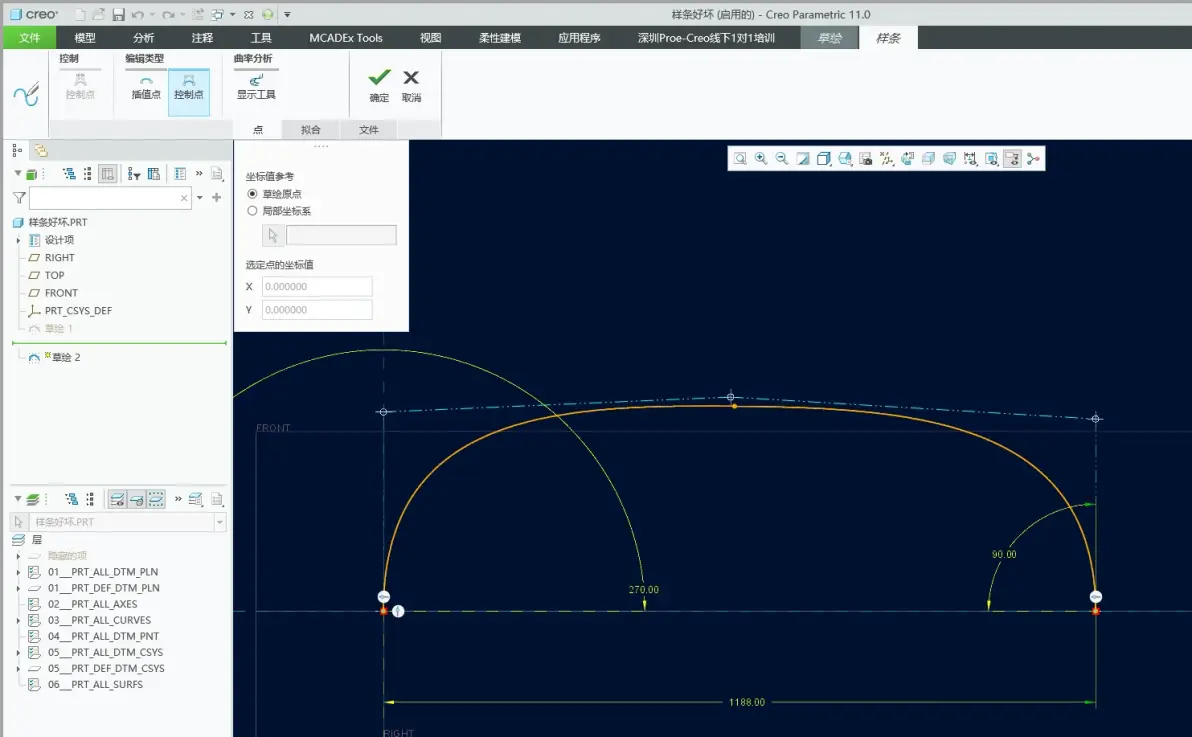

如下情形可作为优劣的判断参考，但是用本人的话来说，尽可能少打点，围成对应形状，确实没办法吻合的时候，再适当添加点。请看两个点的各种围成效果：

约束90°之后，控制受限，必须加点，但是三个点也可各种变化

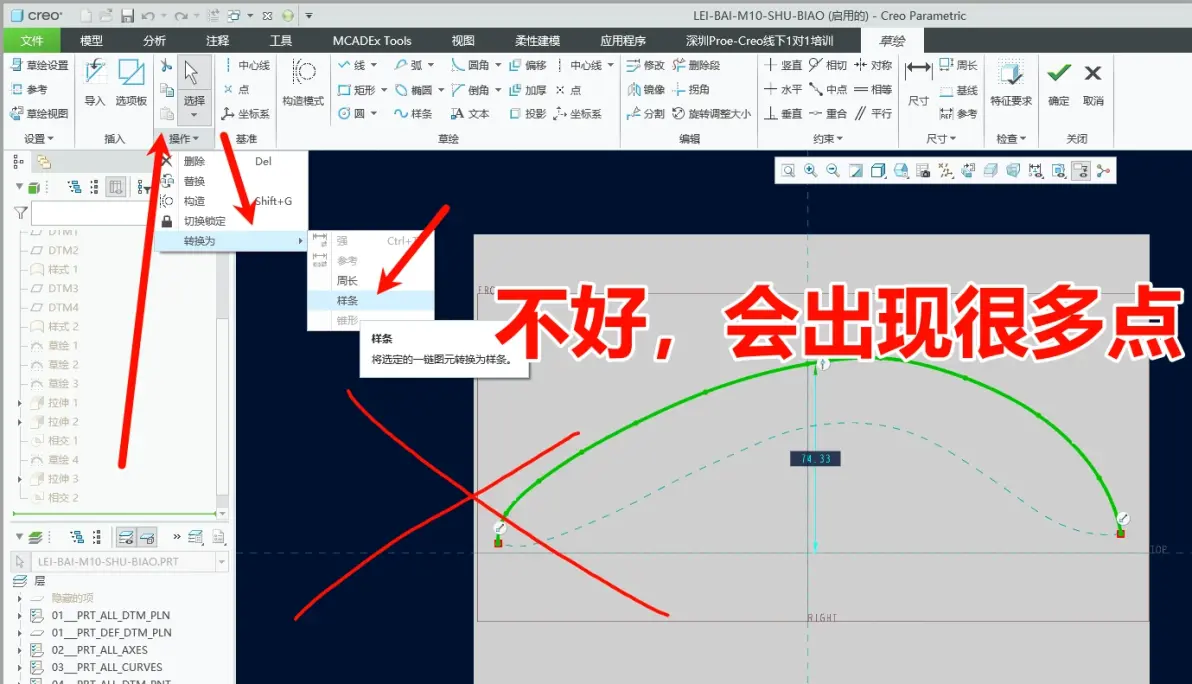

7、看一下错误案例
