软件版本：IC6.1.8
PDK:smic 180nm
modgen的设置
下图为BJT的原理图

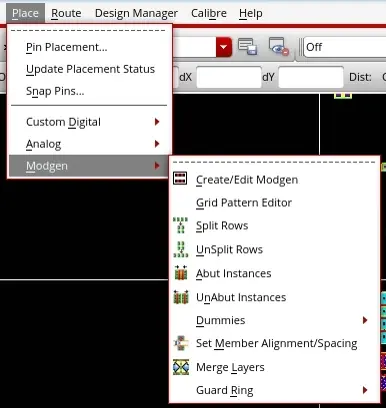

在版图界面，选中对应的BJT器件，然后place---Modgen---Creat/Edit Modgen，就会弹出modgen的设置界面：

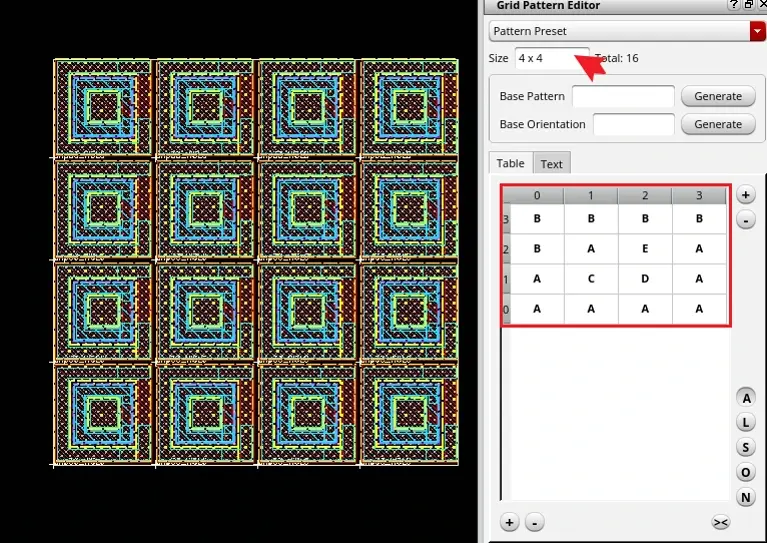

写入4X4，BJT便会按照4X4排布，table的字母是可以随意挪动的，可以按照合理的布图规则设置，或者design的注释布置；

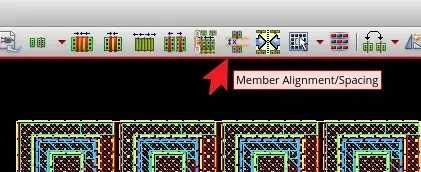

点击下图的按钮，设置图层之间的距离;

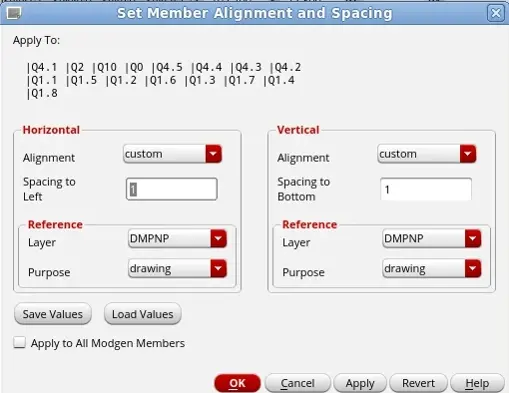

按照DR手册，留出裕量，进行设置；
我这里的实例是以DMPNP层(LVS mark layer for BJT)为准，上下左右距离1um;
(B站写专栏不能直接贴图片，只能上传，实在是太痛啦！！！)
点击下图按钮即可退出modgen的设置界面；
双击利用modgen功能布图过的器件就能再次进入并edit；

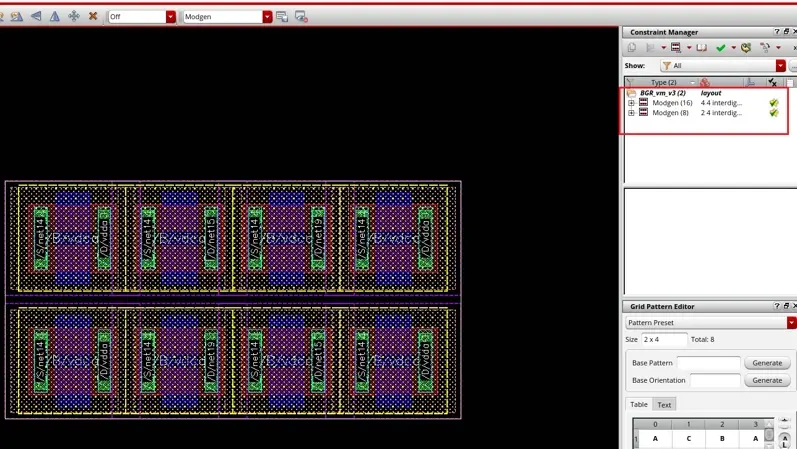

或者将窗口调整为modgen，便可以展示所有的modgen模块。
