模拟IC Cadence Calibre版图基本操作第二期：DRC检查与修复实操

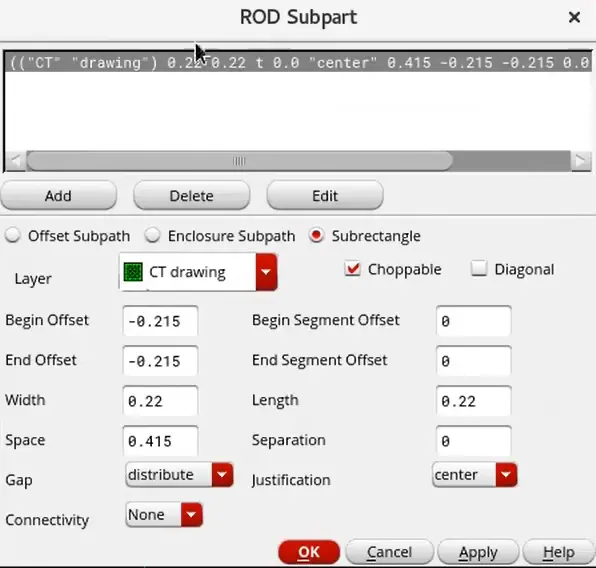

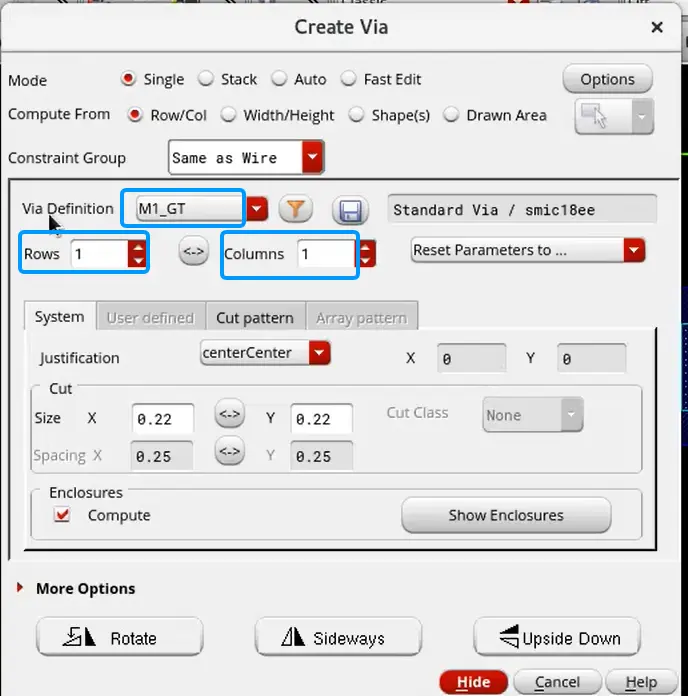

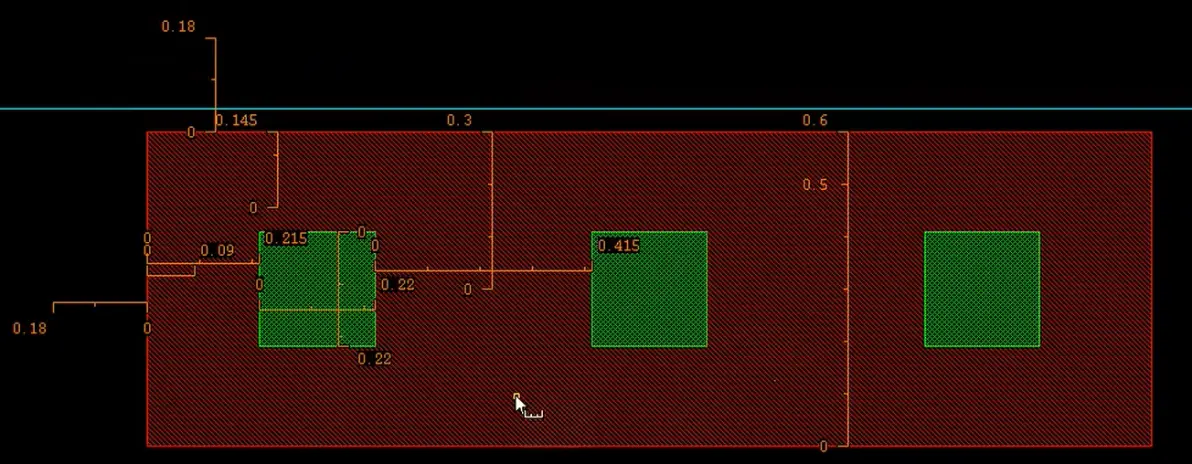

通孔导入：

填好单击add apply ok，然后hide开画

清楚标尺：shift+k

q一下PMOS，botytie type：none，不需要B端了

03:51 NMOS

NMOS体端接触：给Psub电位

AA：有源层

TPW：覆盖了全部，不用管

SP：P注入

CT：通孔

M1：金属1

任何操作按fn+f3就是操作设置

标尺设成midium，看的清楚一点

14:14 连B端

MOS的S和B相连，可用P/R（P方便，R是画矩形）

15:09 PIN

大电路一般用metal 2

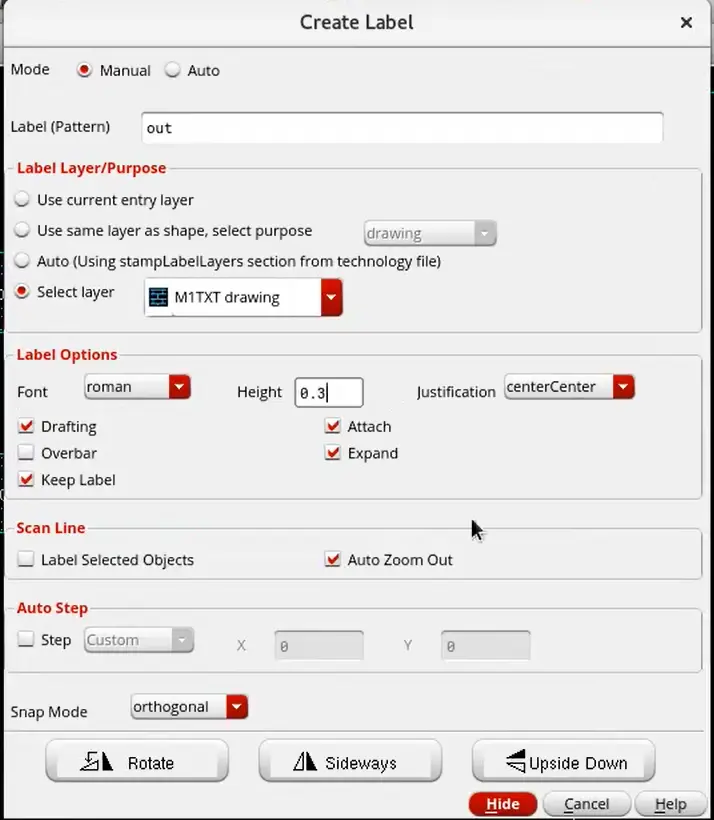

按一下L打label，用TXT层

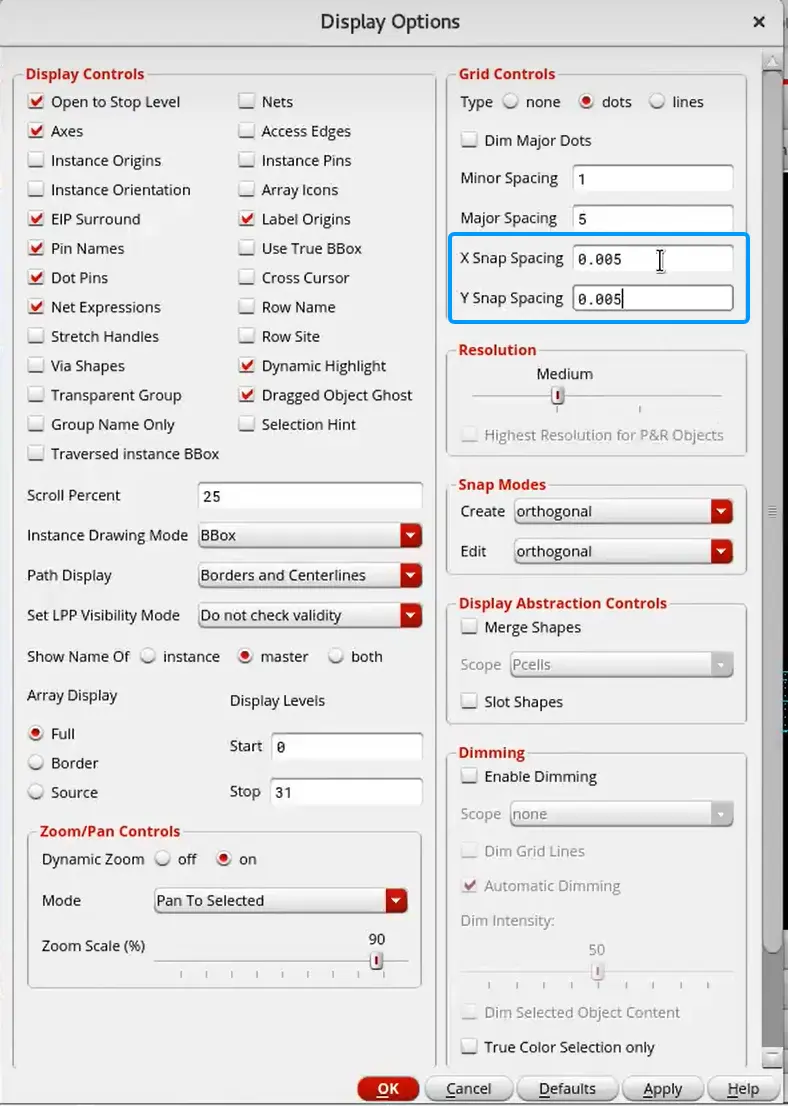

按e可以修改格点

一般默认为0.01

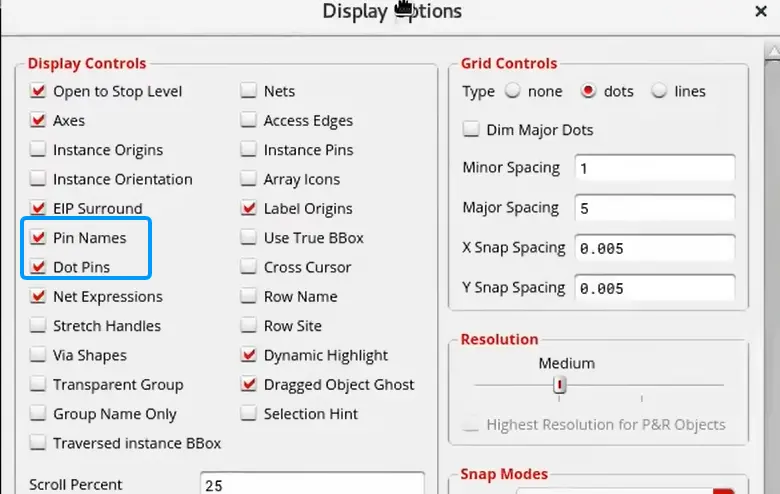

显示pin要选上：

重复的部分挨个单击会自动切换层级

label的×表示接口位置，要确保在pin上

打通孔（建议多几排）

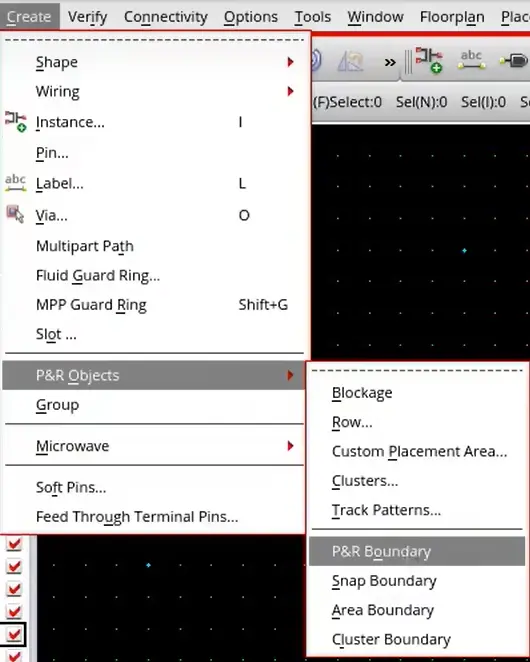

27:00 重画boundary

30:32 包Nwell

黑色窗口就是psub

DWN层就是Nwell，PMOS要放Nwell里

N注入到Psub位置最好大一点，有最小限制

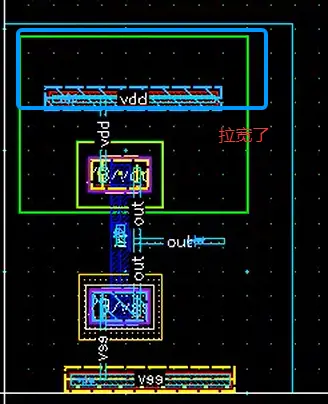

按S单独拉某条边

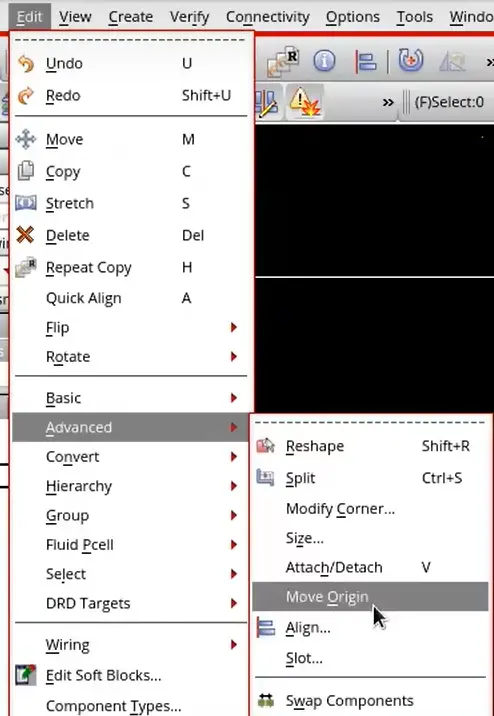

移动原点：

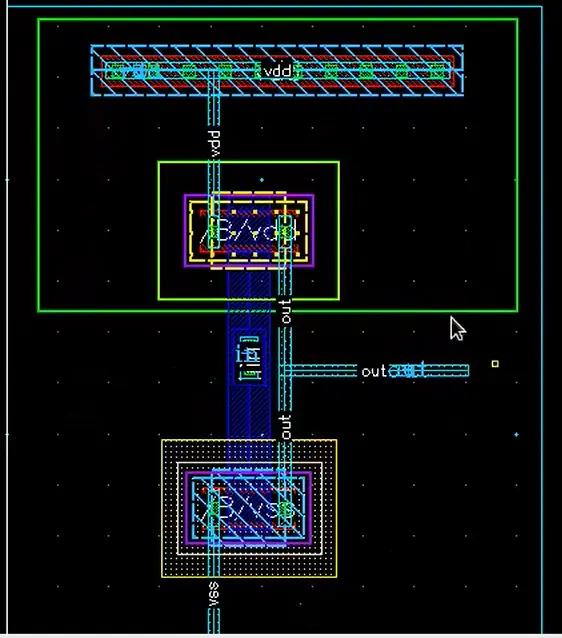

最终：

34:13 DRC

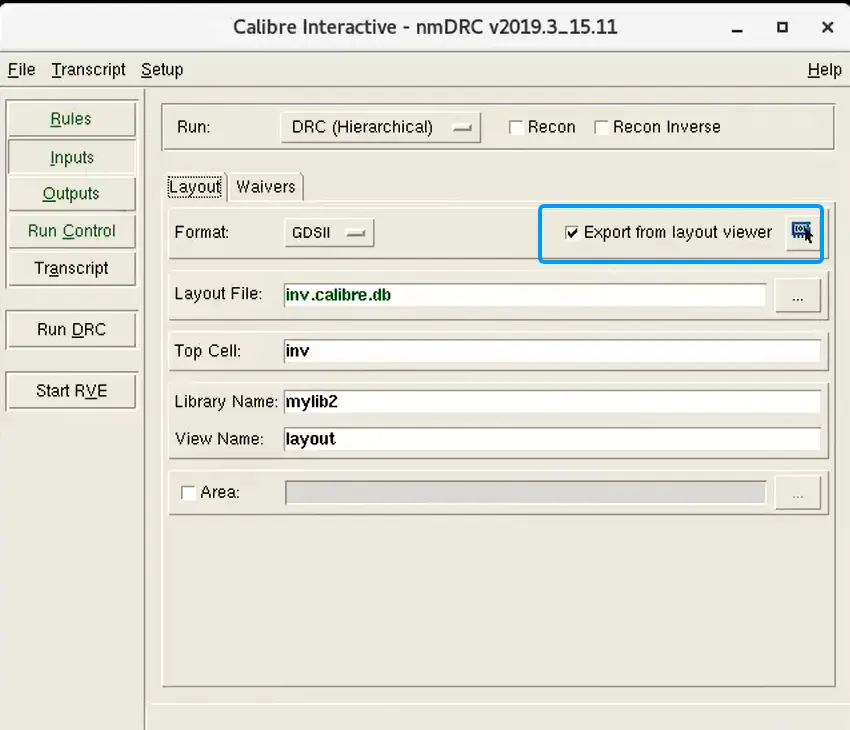

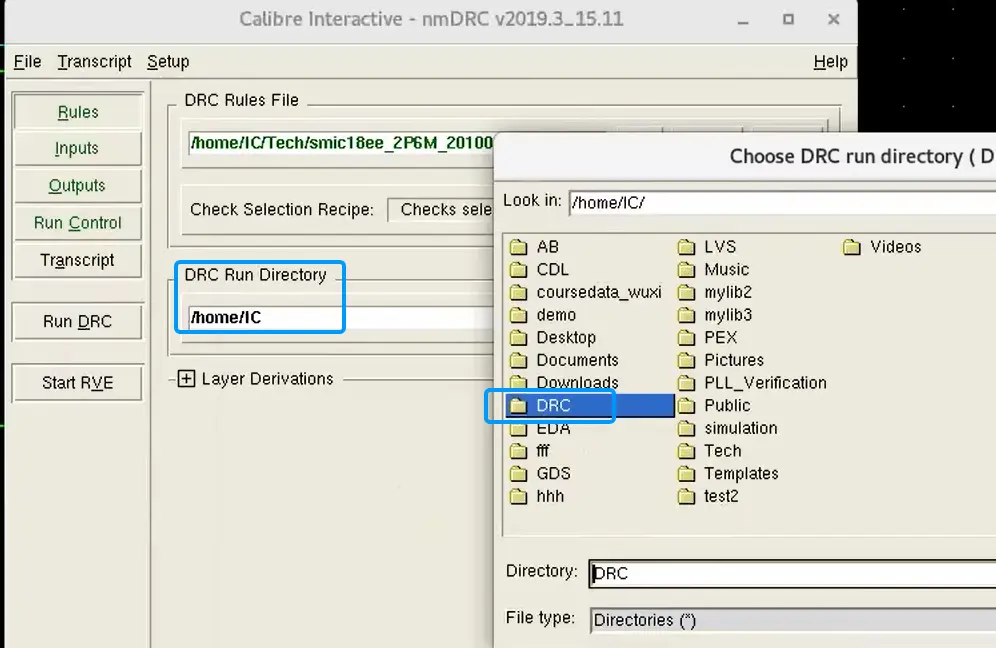

calibre→run nmdrc

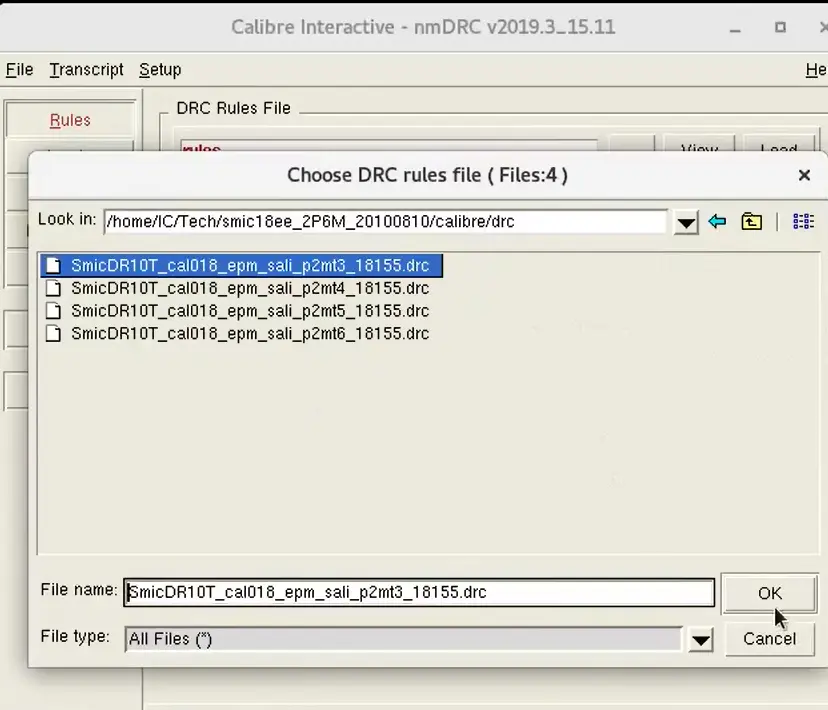

根据几层金属：

自己建一个DRC文件夹

然后直接run rdc→overwrite

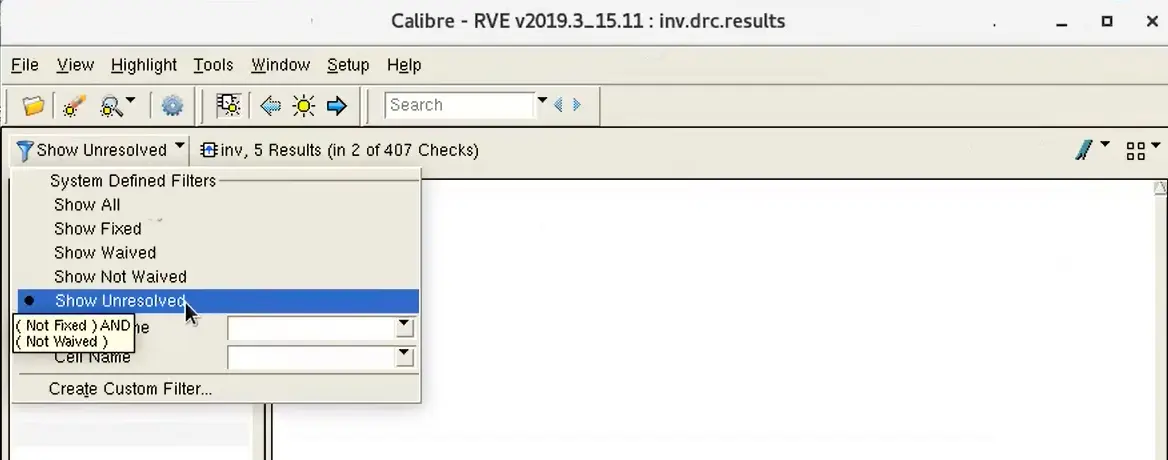

双击后会自动高亮

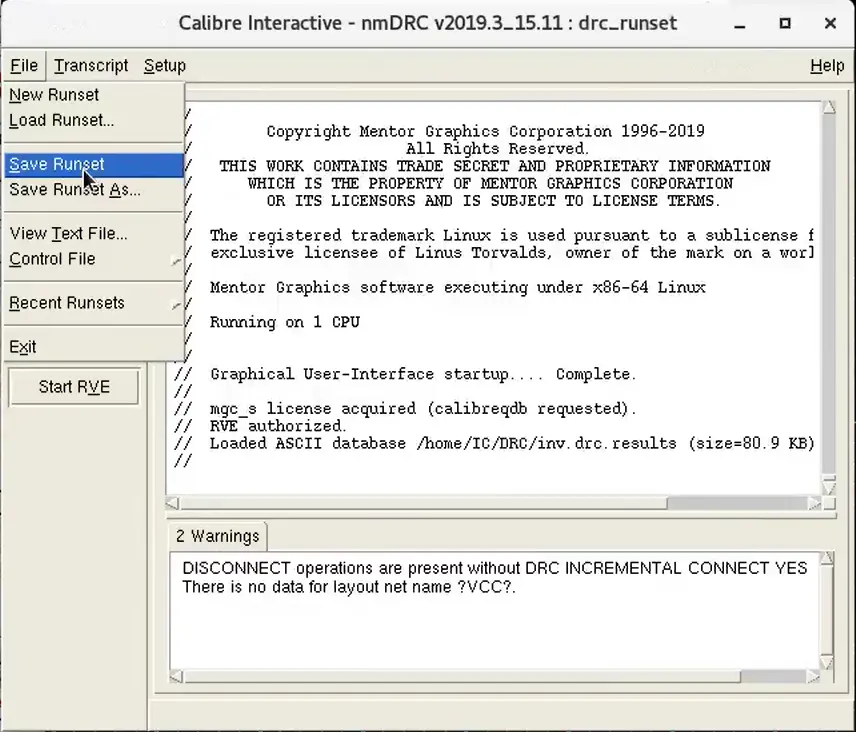

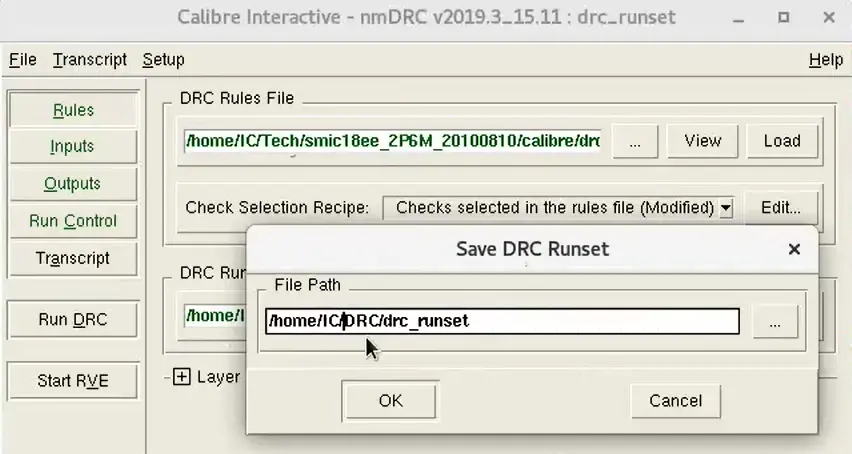

完成后一定要save runset（保存当前设置）

保存在DRC文件下

44:41 LVS

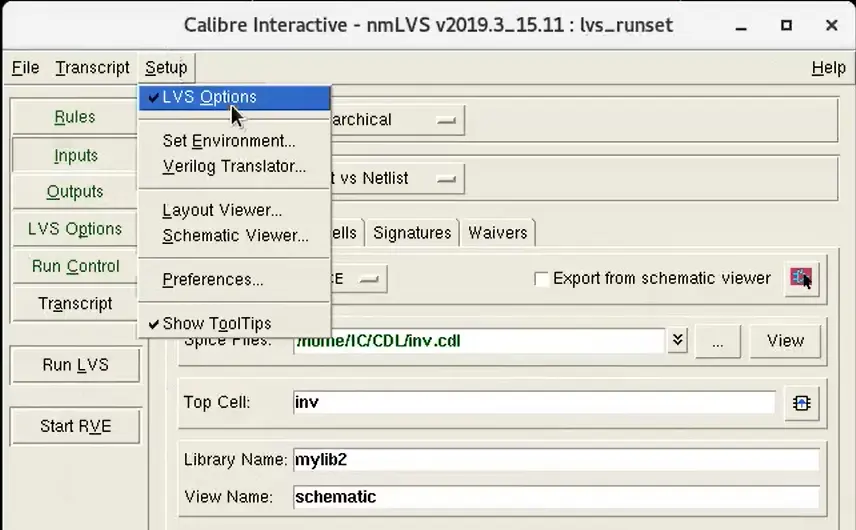

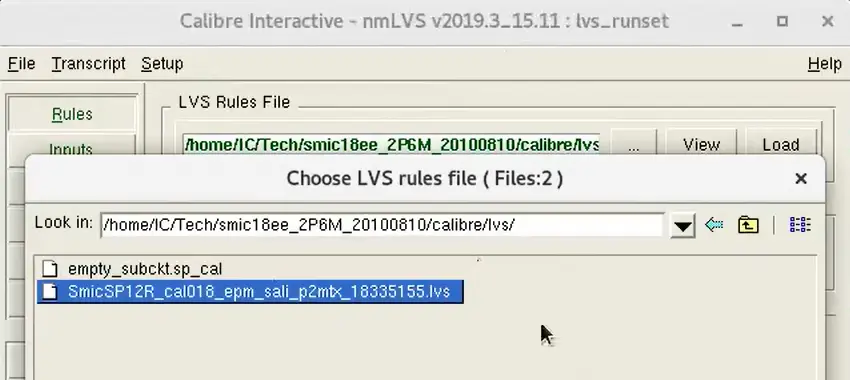

calibre→run nmlvs

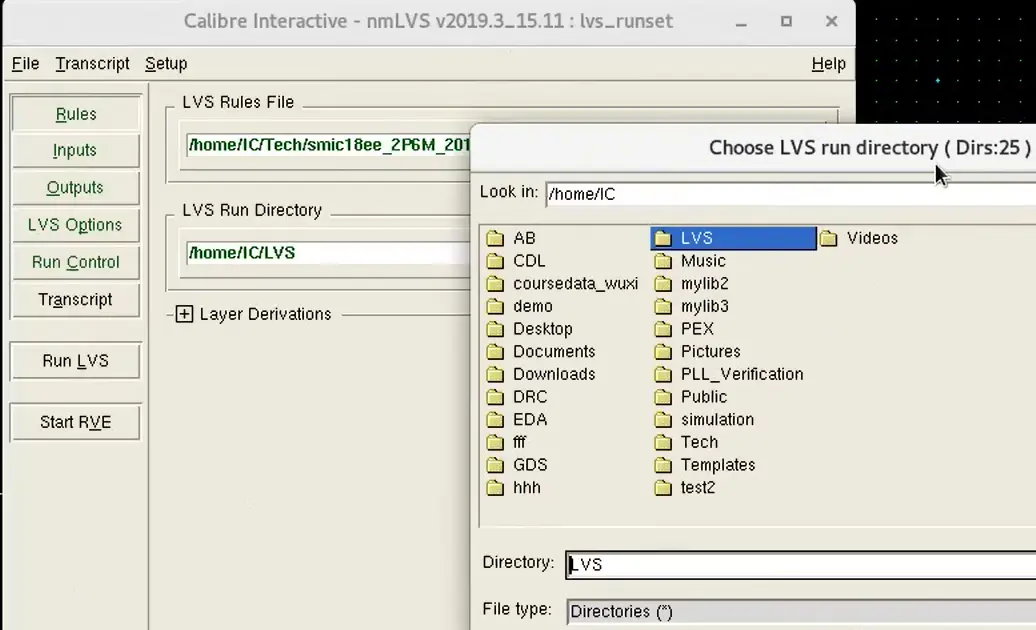

新建lvs文件夹

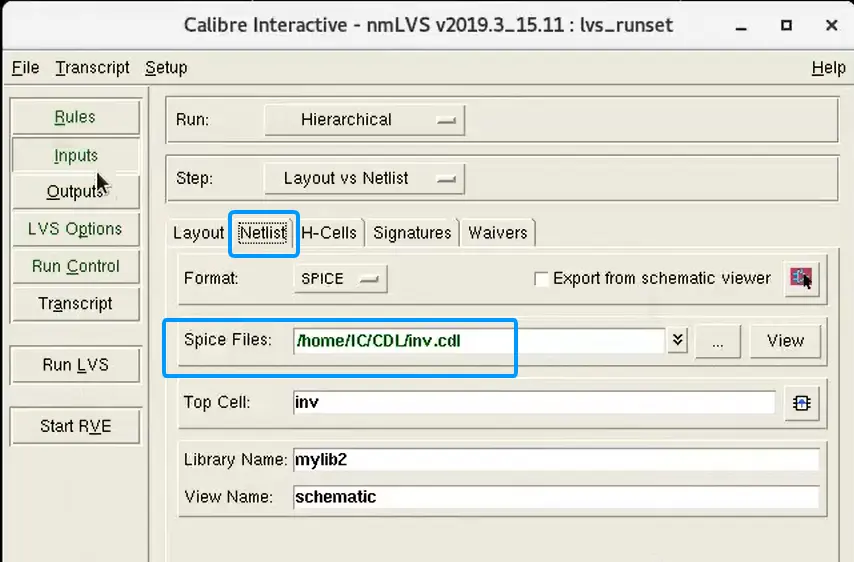

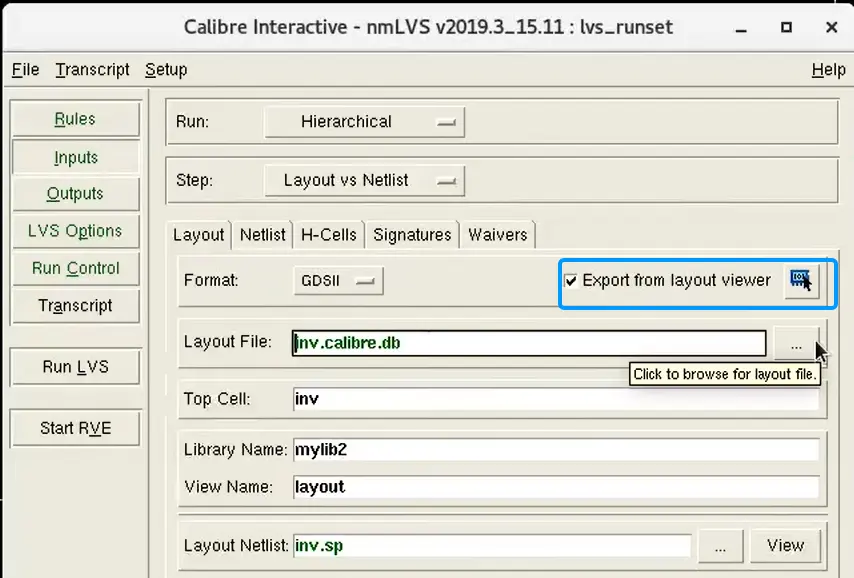

这里没选export from schemetic viewer，因为有的工艺没法直接导出，所以需要自己导出网表（见后边）

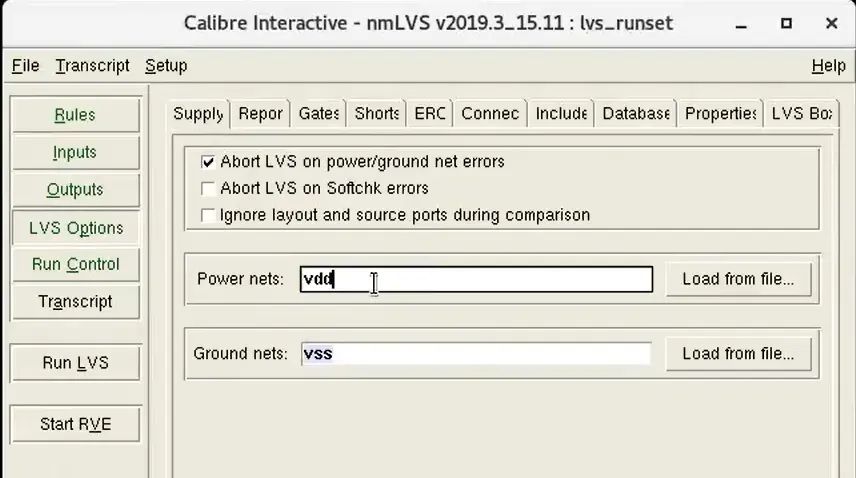

输入自己的电源和地节点，名称和电路图对应

最后run lvs

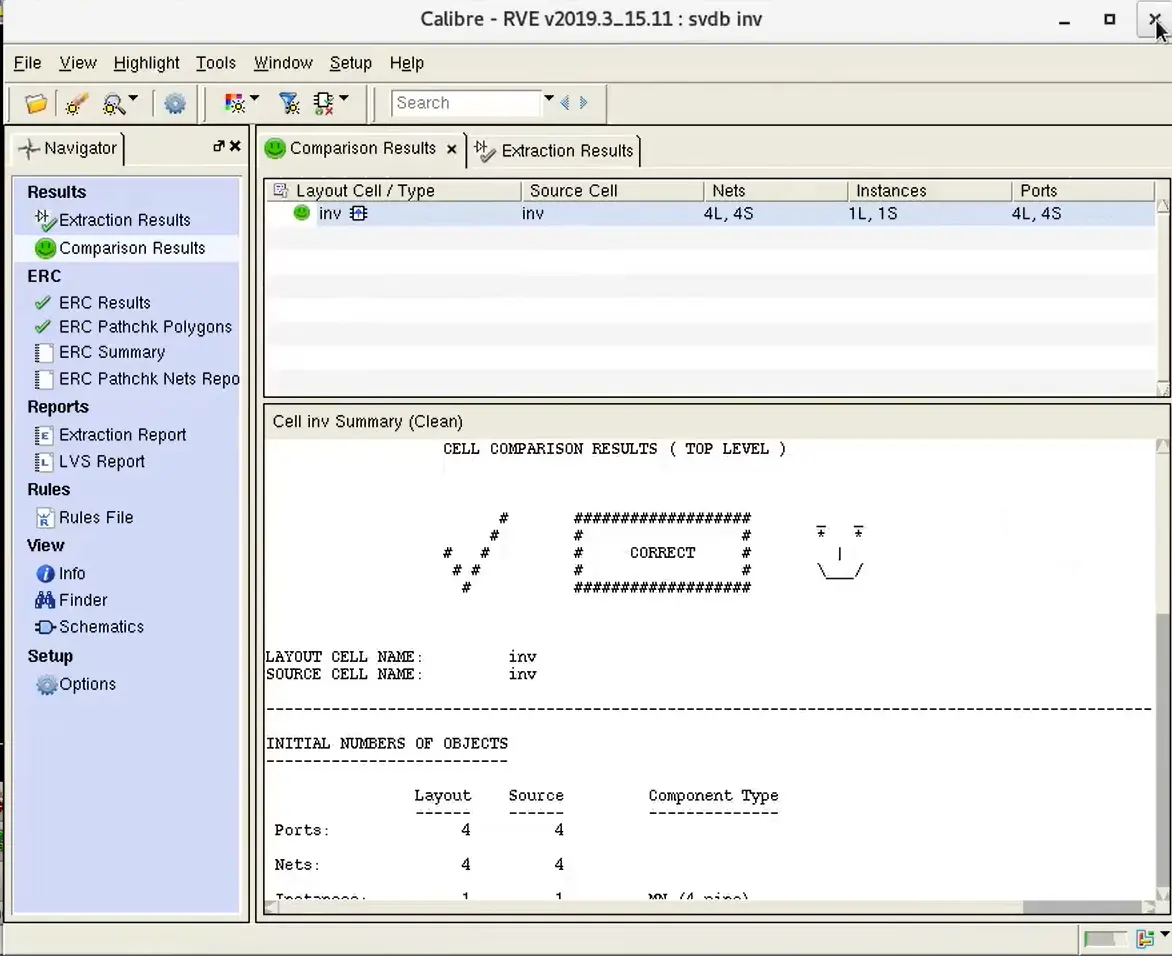

成功则笑脸😊

47:01 生成网表.cdl

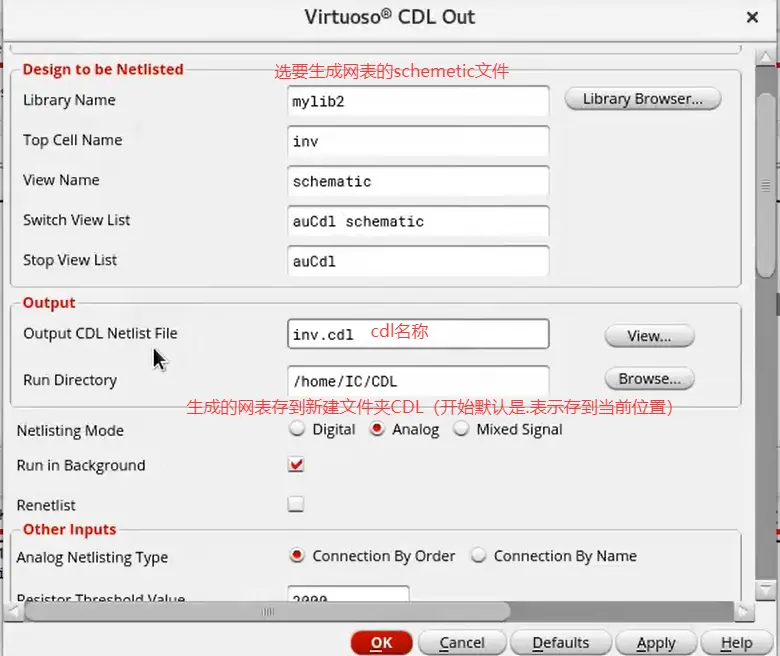

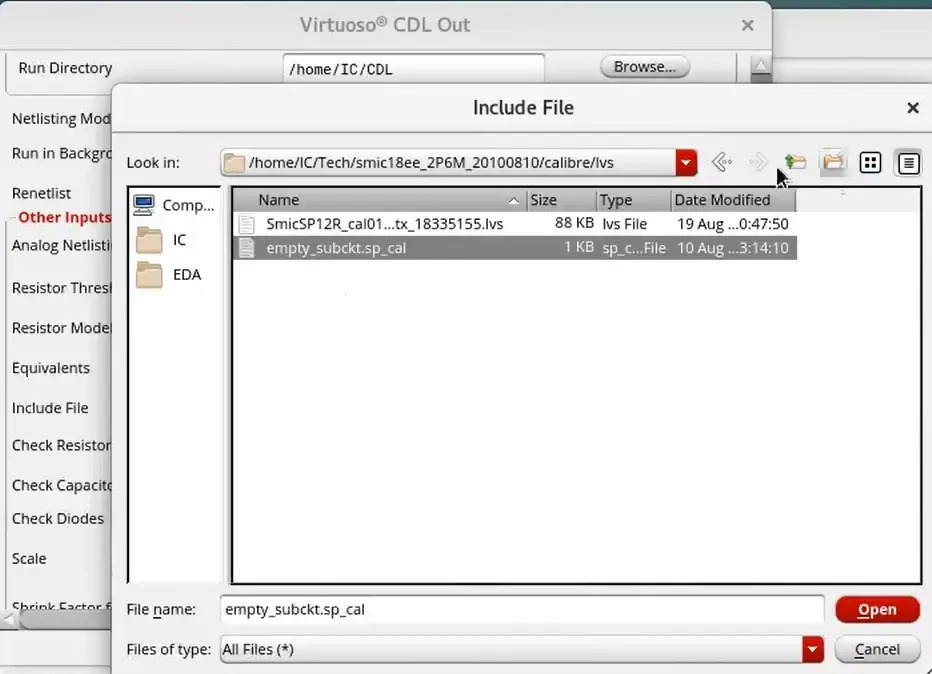

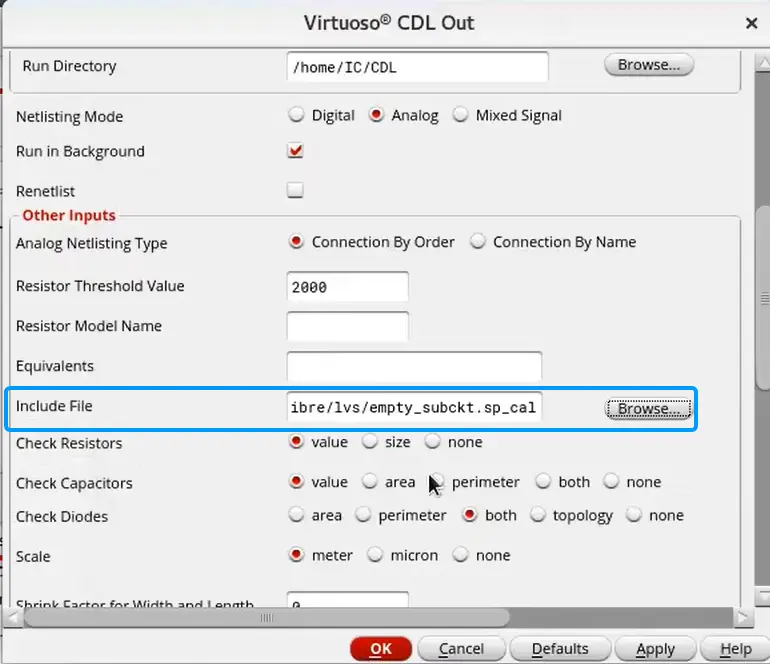

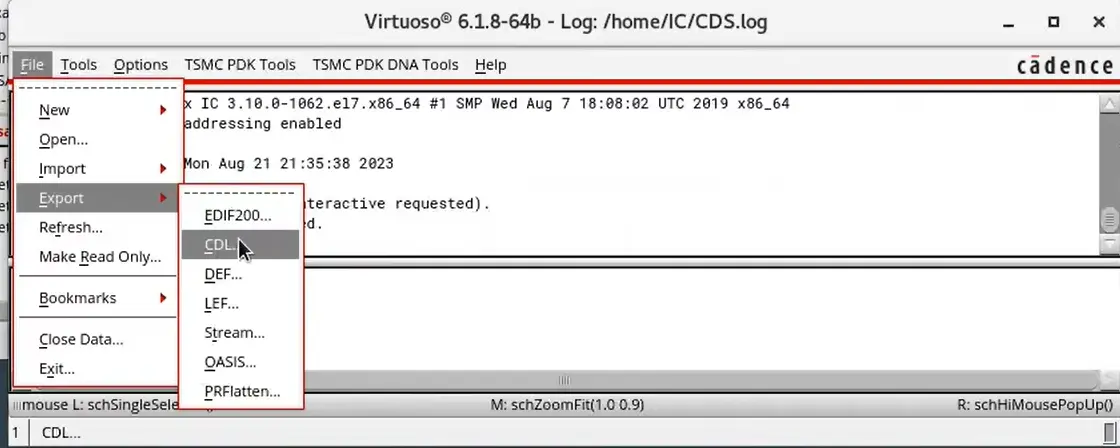

（其中，生成网表：CIW窗口

netlisting mode：analog

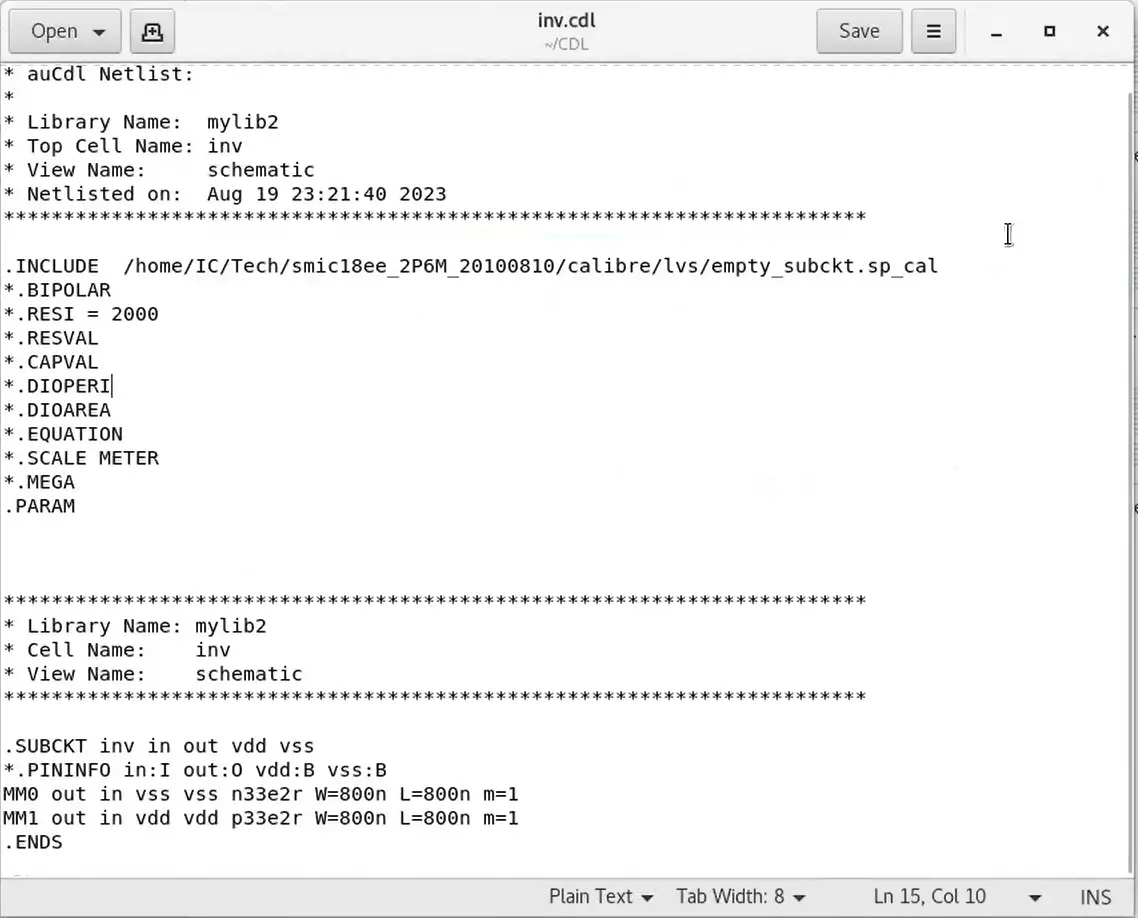

.cld文件：
