Cadence基本操作1：入门操作详解

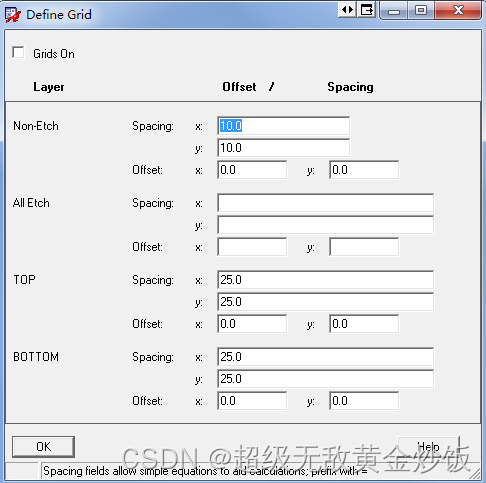

一、调节PCB器件最小移动栅格距离：右键 》 quick utilities 》 grids 》定义Spacing；

注：各层都有最小栅格设置，不能只设置一层的；

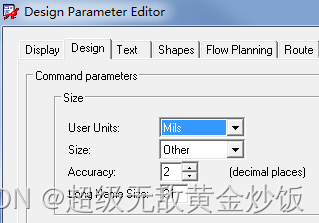

同时，最小的栅格距离可以设置到 1 以下的小数值，但是需要在 setup 》 Design parameters，设置为最高的精确度2：

注意：此处分为电气栅格和非电气栅格，如第一行中的non-etch，就包括了板卡外框等内容，后面的etch层，则是包含了所有的常规走线等内容。

二、设置allegro中默认长度单位：

setup--design parameters--design，在user units里选择mils

三、修改丝印层 字体  大小，setup->design->parameter->text->setup text size，然后选择edit > change，在右侧栏options中选择blk，再点击元器件即可；

四、快速打过孔，双击鼠标左键；

五、修改默认线宽线距及过孔：

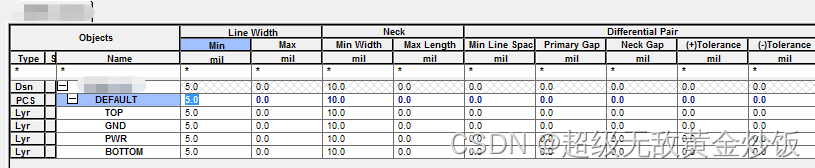

在physical 》 all layers：

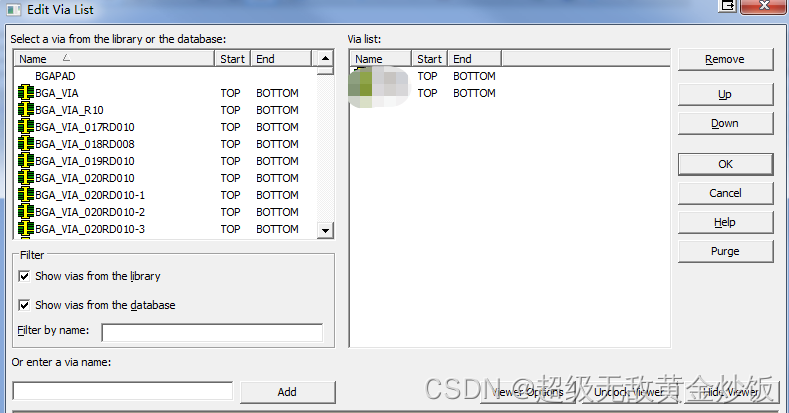

修改默认过孔，直接点击Vias栏中：
