Cadence 17.2原理图DRC检查规则配置与常见错误修复方法汇总

前提：

1、打开 ORCAD 软件，先选中整个 dsn 文件；

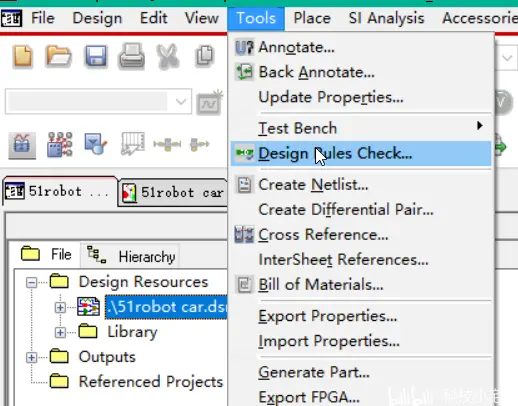

2、在Tools中点击Design Rules Check；

3、进入设计规则检查界面；

1、设计规则

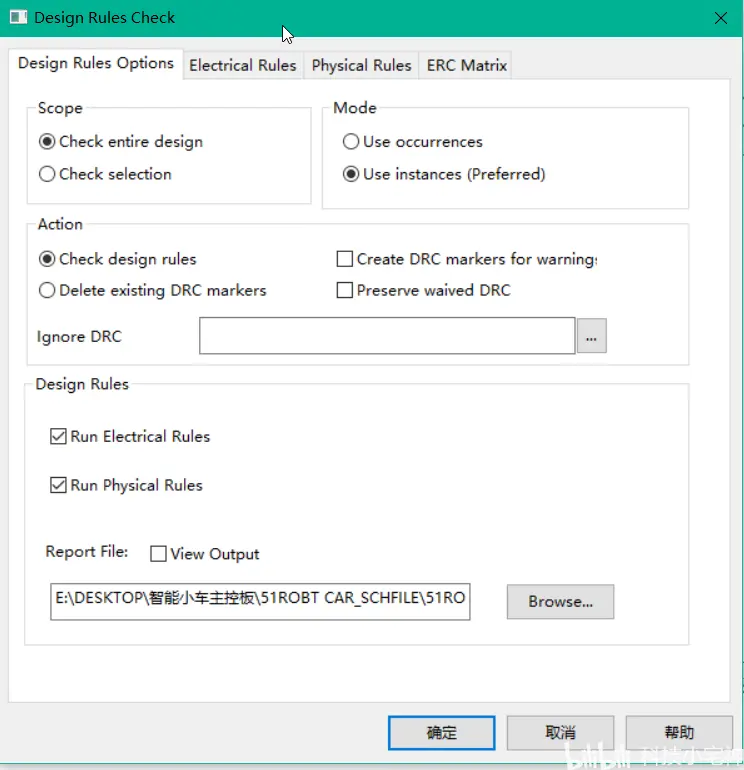

设计规则检测界面

①Scope：范围，是检查整个设计，还是只检查选中的部分；

②Mode：模式，是用事件还是实例，默认是实例（不明白啥意思），默认好了；

③Action：操作，第一个是要不要检查整个设计；第二个是在警告出做DRC标记；第三个是删除存在的DRC标记；第四个，不明白，保留DRC？放弃DRC？没选。

④Design Rules：设计规则，第一个是运行电气规则；第二个是运行物理规则。

2、电气规则

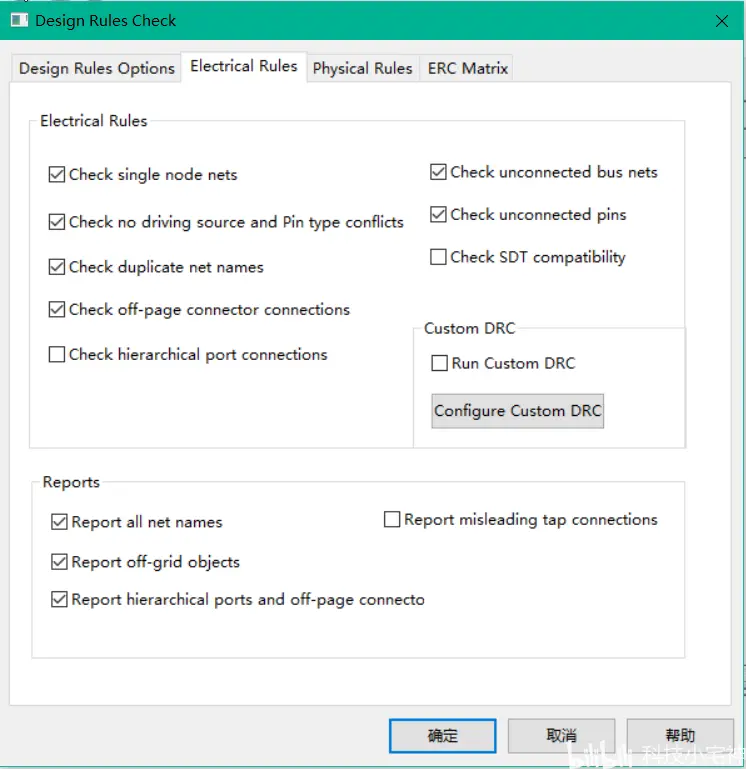

电气规则检查界面

check single node nets——检查单节点网络；

check unconnected bus net——检查未连接的总线网络；

check no driving source and Pin type connect——检查驱动接收等Pin Type的特性，这些在高速仿真时用到；

check unconnected pins——检查未连接的管脚；

check duplicate net names——检查重复的网络名称；

check SDT compatibility——检查SDT兼容性；

check off-page connector connect——检查跨页连接的正确性；

check hierarchical port connect——检查层次图的连接性；

Reports：  Report  all net names——导出所有网络的名称；

Report misleading tap connection——导出误导的分接连接，不明白；

Report off_grid object——导出网格对象；

Report hierarchical ports and off-page connection：导出分层端口和分页图纸间接口的连接

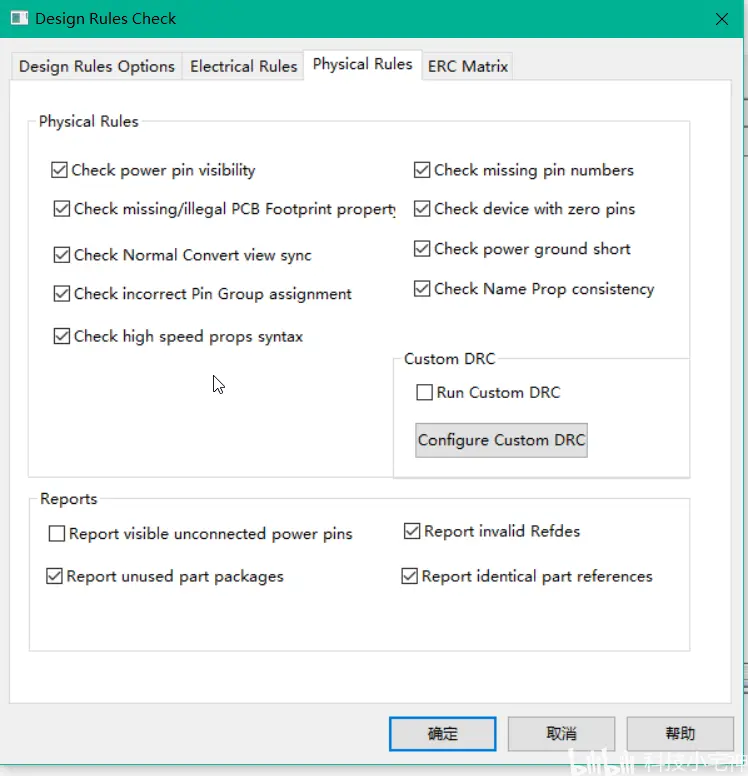

3、物理规则

check power pin visible——检查电源引脚可视性；

check missing pin number——检查是否有丢失的Pin numbers；

check missing/illegal PCB footprint property——检查缺失或者不符合规则的PCB封装库定义。没有此项规则导入原理图导入PCB时可能会出项许多问题。

Check Normal Convert view sync ——检查不同视图下的Pin numbers的一致性。

Check power ground short——检查电源、地短接。

Check incorrect Pin_Group assignment——检查Pin_Group属性的正确性；

Check Name Prop consisrency——检查名称属性的一致性；（猜的，Prop=Property）

Check high speed props syntax——检查高速props语法有无错误；

Custom DRC——自定义的DRC；

Reports：

Report visible unconnected power pin——导出可见的未连接电源引脚；

Report invalid Refdes——导出无效的参考编号；

Report unused part package——导出未使用的部分封装；

Report indentical part reference——导出相同元件的编号；

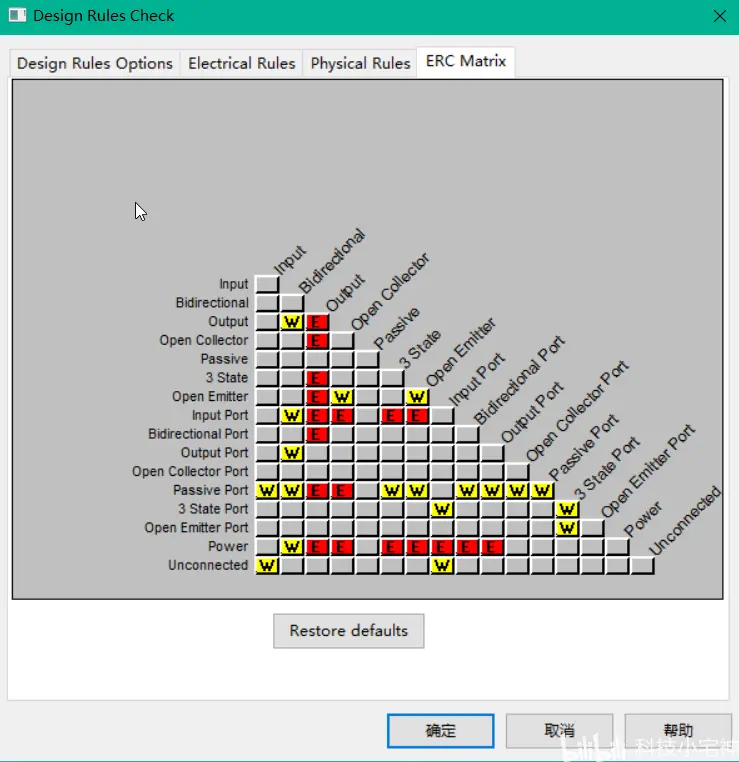

4、ERC Matrix

Input：输入引脚；

Bidirectional：双向引脚；

Ouput：输出引脚；

Open Collector：集电极开路引脚；

Passive：无源引脚；

3 State：三态引脚；

Open Emitter：射极开路引脚；

Input Port：输入端口；

Bidirectional Port：双向端口；

Ouput Port：输出端口；

Open Collector Port：集电极开路端口；

Passive Port：无源端口；

3 State Port：三态端口；

Open Emitter Port：射极开路端口；

Power：电源引脚；

Unconnected：未连接；
