ANSYS Workbench ACT二次开发XML文件语法结构详解与编写注意事项

前面的文章中，我们介绍了ANSYS中关于ACT二次开发时插件的文件组成，对于脚本格式而言，主要有两种文件组成，XML文件+PY文件，其中XML存储界面设 计逻辑，PY文件则存储相应的逻辑相应函数，详见此篇文章内容：

ANSYS ACT 格式及文件组成如何？​

对于PY文件，由于采用的是Python语言，很多同学能快速掌握，而对于XML文件 ，部分同学可能对其语法感到比较陌生，本文就略微介绍下XML文件的语法。

XML文件格式类似通用语言HTML，其主要有各项标签组成，每个标签代表不同的意思。

常见的语法规则如下:

1、标签

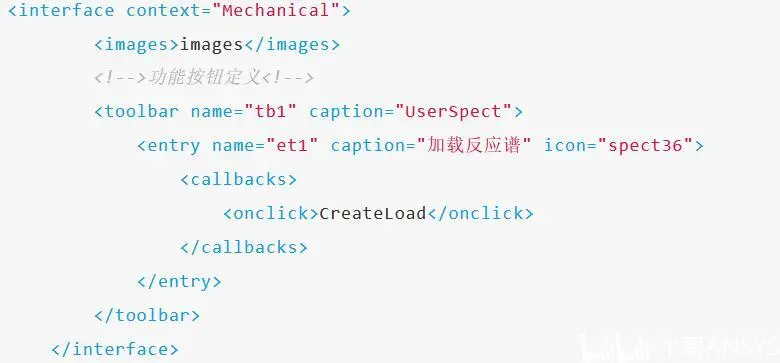

标签通过<Element>与</Element>符号成对出现，标签之间可以无限嵌套使用，XML文件对缩进无特别要求，但水哥建议学员在编写过程中要有意进行不同层次标签的缩进，方便后续查阅，例如：

上述代码体现了两个标签extension以及guid。

2、标签属性

对于部分标签，用户需要指定其属性值，常见的属性值如名称，描述，默认值等，标签属性一般紧跟标签名称后面，采用属性类型等于的形式给出，属性值需要采用双引号引用，例如上述代码中就规定了extension这个标签里面version的属性值为1，也即规定插件版本号为1，name的属性值为UserSpect，也即规定插件的名称为UserSpect。

不同标签其涵盖的属性以及回调函数都不同，具体可查看官方Help的ACT XML Tags模块。

3、无参数子标签回调函数

所谓子标签回调函数，也即本标签绑定的函数事件，如读取数据，导出图片等操作，通常通过回调函数专用标签<Callbacks>来进行指定，<Callbacks>下方还需嵌套调用指定回调函数具体的使用子标签，如<Isvalid>表示检查标签内容是否合法时调用的函数名称，<onvalidate>表示标签内容合法时调用的函数名称等，这里子标签回调函数调用时无传入参数，使用简单。

4、有参数子标签回调函数

对应于无参数子标签回调函数，部分子标签回调函数在使用时具有输入参数，也有输出参数。用户在调用该标签并指定回调函数时，回调函数的输入参数需与标签指定的函数内容匹配，如常见的标签<getpostcommands>，其作用为获取所有后处理操作并将其写入求解文件中，该标签的输入参数包括load（荷载对象）、stream（命令流写入对象）。在编写具体的回调函数中，必须引入这两个参数变量，且变量个数均需保持一致，否则无法进行函数调用！

不同的子标签回调函数，其输入输出参数不同，然而纵观ANSYS Help，其并没有详细介绍每个子标签回调函数的参数说明，故而实际中使用起来比较困难，学员在学习和实际开发中，应有意收集常见回调函数的输入参数和输出参数说明。

5、标签选项

 当标签存在多项子项目时，采用<attributes options=" "/>指定具体的选项类目。

6、文件注释

 XML文件注释采用<!-->注释内容<!-->进行，如：

7、标签的简写

当标签下方无子标签时，<aa>…..</aa> 与<aa/>等效，当标签下方有子标签时，必须采用<aa>…..</aa>格式。

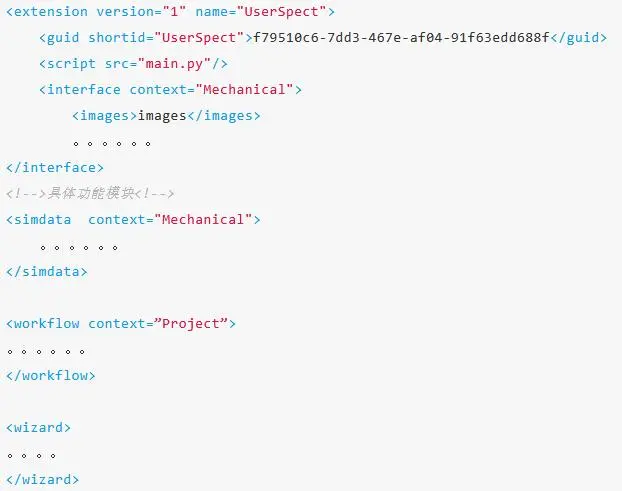

8、一个标准的ACT XML文件组成

 在ACT开发中，无论插件内容如何变化，其标准的组成格式如下：

XML总是以extension为开头和结尾，guid指定插件的唯一ID，script指定插件具体调用的Py文件，Interface指定插件的作用产品范围，simdata、workflow、wizard指定插件的具体内容。

 Guid的获取可采用如下代码在任意一个产品中运行得到：

import System

re=System.Guid.NewGuid().ToString()

print re

以上便是关于ACT XML文件的相关知识，更多详细关于ACT二次开发的内容请参见水哥的实战课程：
