ANSYS ACT文件格式与组成结构解析，二次开发前必看的底层逻辑

前面的文章中，我们介绍了ANSYS中关于ACT的基本概念及分类，详见此篇文章：

封面 什么是ANSYS ACT? ACT又可以分为哪几类？​

接下来，我们简单的说下ACT的文件组成，也即我们在具体开发之前，首先应该清楚ACT的 文件配置，这非常重要。

首先介绍下ACT插件的存在形式，目前ACT以两种形式存在：

1、代码格式（scripted）

2、二进制格式（binary），通常以wbex作为文件后缀名。

两种格式各有优缺点，对于代码格式而言，优点在于可以方便的查看插件源代码，但反之带来的就是源代码的泄露，以及插件加载的麻烦。

而对于二进制格式而言，插件整体携带方便，也无需担心代码的泄露，适用于对外发布插件。

一个插件的产生总是先写好代码格式的形式，进而在根据需要转为二进制格式进行分享。

整体过程如下：

对于代码格式而言，插件的组成主要分为如下三个部分：

1、插件界面XML文件 ,  其主要作用是定义插件的整体配置、界面组件组成以及界面组件各种属性的定义，例如图标、插件 ID 、属性名称、调用的回调函数名称等。

2、配套的IronPython文件，此文件主要包括了界面文件中所调用的回调函数具体内容，值得说明的是，Py文件可以有多个；

3、配套的资源文件夹，这类文件夹主要存放插件在使用过程需要调用的图片、数据等，当然也可以作为插件运行过程中的中间数据缓存位置。

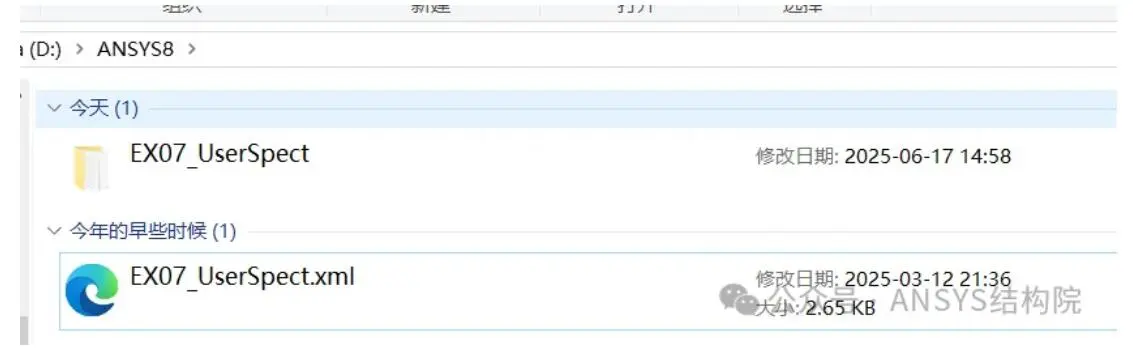

如下所示，为水哥ACT二次开发实战课程中的一个插件内容截图：

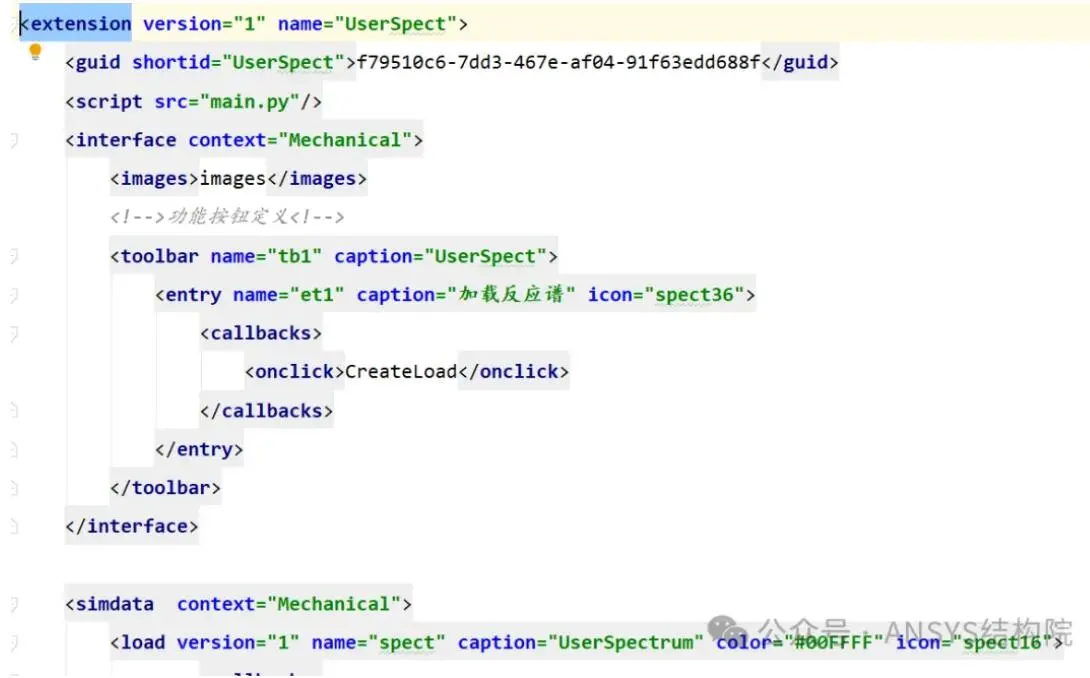

插件由XML文件以及配套的一个文件夹组成，两者的名称需完全一致，XML文件定义了界面组成，如下所示：

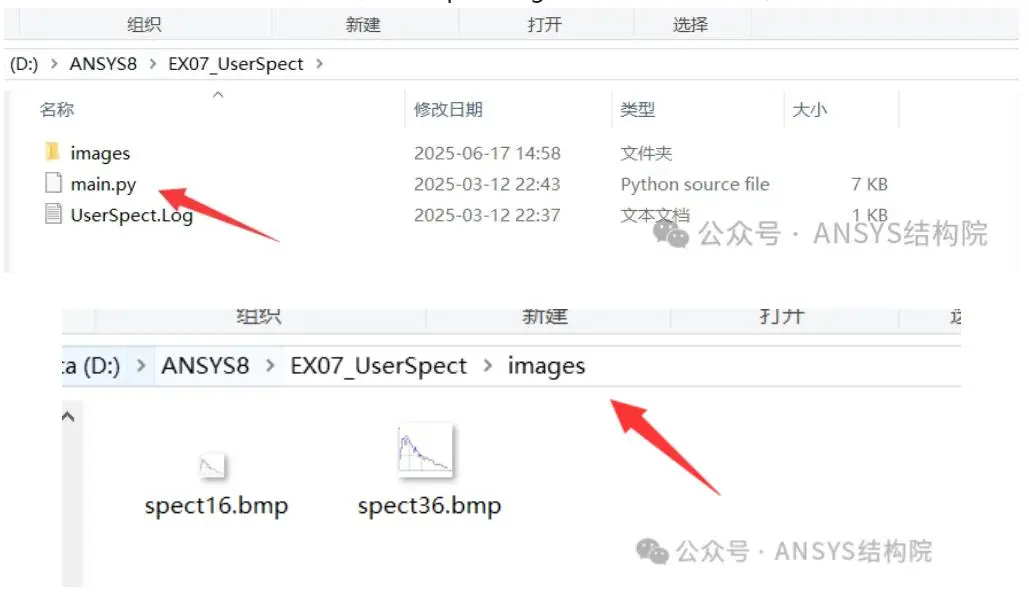

在相同名称的文件夹下，最外部定义了一个main.py文件和images文件夹，images文件夹里面包括了这个插件在使用过程所需要调用的图像，比如插件的Logo等，而这个Py文件主要存放XML文件里面指定的回调函数内容，UserSpect.Log则是插件在运行过程中产生的插件日志文件。

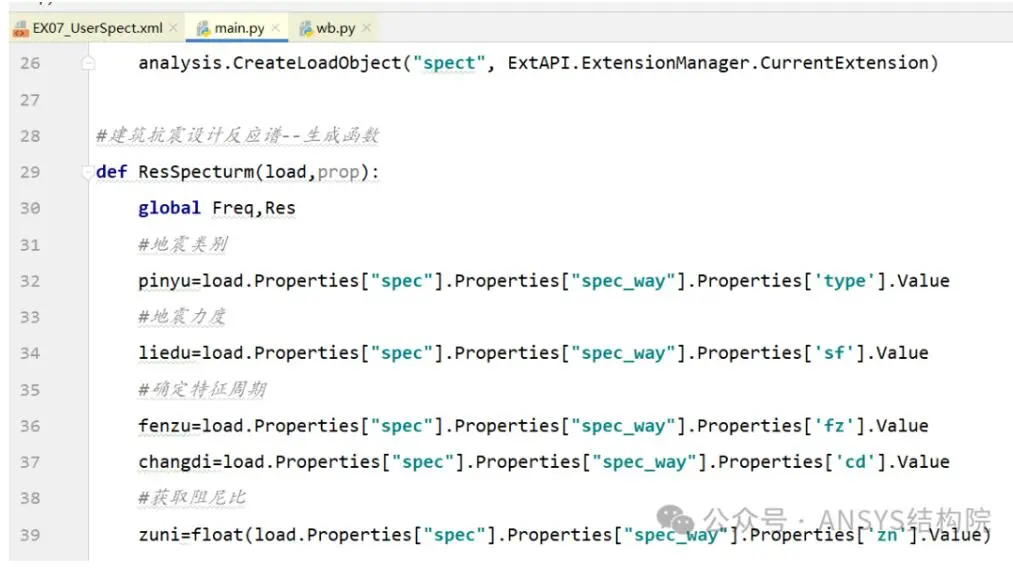

main.py部分内容截图如下：

通过上述文件的配置，即可实现一个ACT插件的创建。

ACT插件的一个好处是可以进行移植，也即不同用户只需安装了插件即可使用，但有的时候开发者出于版权的需要只希望对方使用插件，但不能看到插件的源码，这时可通过软件的编译功能，将XML文件和Python文件以及资源文件夹一起打包为二进制文件WBEX文件。

当其他用户加载这个ACT插件的二进制文件时，即可暂看资源文件并对插件源代码进行加密，使其用户只能使用但是不能查看插件的源代码。

以上便是关于ACT插件格式及文件组成的相关知识，更多详细关于ACT二次开发的内容请参见水哥的实战课程：
