ANSA里面MapXYZResults怎么映射流体分析结果到结构网格上

阅读数 2

在仿真分析中，结果映射对于仿真耦合具有关键作用，它可以实现仿真及计算结果的跨模型传递。具体来说，当完成一个阶段的流体仿真模型计算后，可利用结果映射工具，将得到的关键计算结果数据，如速度、压力等，映射到下一个新的或相关的模型中，作为初始边界条件输入。这能有效避免重复计算，节省仿真时间与资源，尤其适用于复杂流体系统的多阶段仿真或模型迭代优化场景，提高仿真效率与准确性，助力工程师高效完成复杂流体工程设计与分析任务。

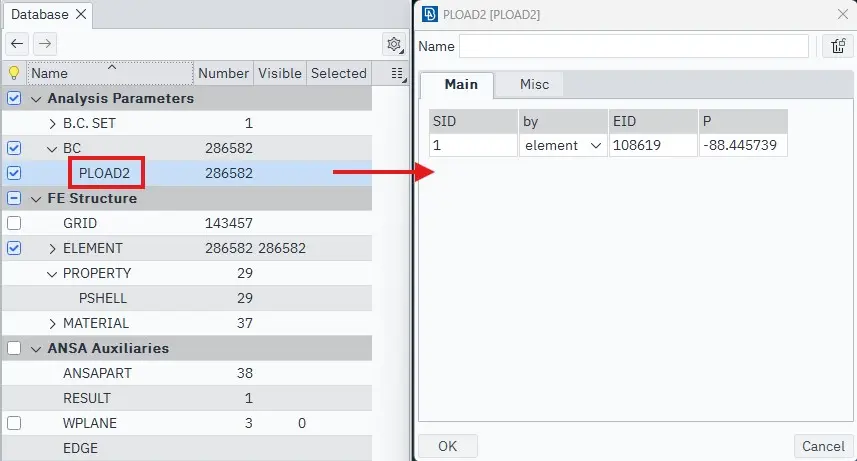

本文将对ANSA中的结果映射工具之MapXYZResults方法进行简单介绍。当用户获得求解结果后，可以利用Meta中的Results功能导出指定的结果数据为CSV文件。接着，使用ANSA中的Map Results功能对CSV文件进行读取并根据其坐标位置将计算结果映射到目标网格模型上。此外，还可以通过Convert to Loads功能快速将流体仿真结果转换为结构分析中的载荷。

1. 在META中导出结果文件

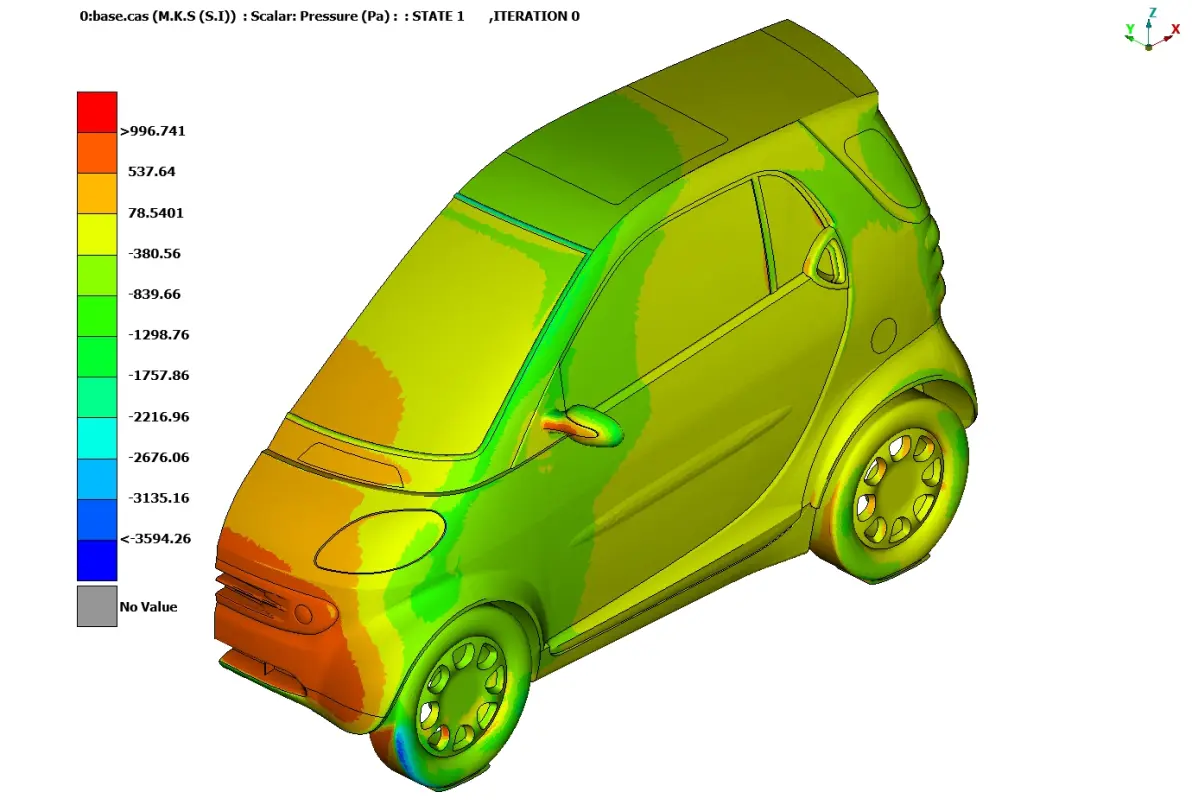

本文使用Fluent求解得到的Smart小车外流场仿真结果进行结果映射，下图是其压力结果云图。

图 1 Smart小车外流场仿真压力云图

在META v25版本中，结果导出工具位于CFD菜单栏下的OUTPUT> Results。该工具可以导出网格单元对应的XYZ坐标及其标量或矢量结果数据为CSV文件。

图 2 META v25版本中的Results工具

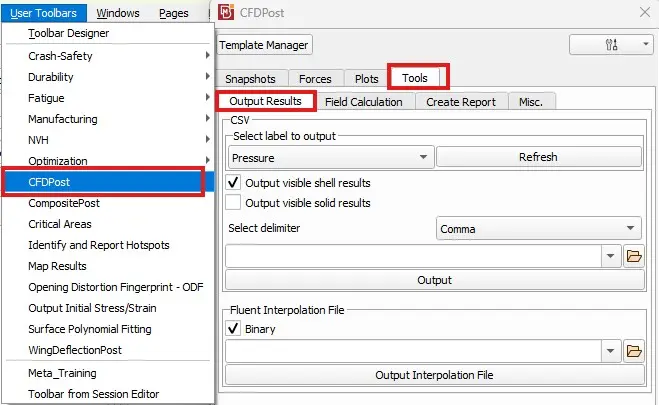

在v24版本中，用户需要激活User Toolbars选项下的CFDPost工具，并选择该工具下的Tools>Output Results选项调用该工具。

图 3 META v24版本中的结果导出工具

在v25版本中，该功能的选项窗口显示如下。用户可以指定想要导出的模型和时间步结果，并通过选择结果标签指定导出的结果。需要注意的是，结果必须已经预先导入到Meta中才能在此处进行选择。此外，用户还可以指定导出所有结果或仅对可见实体进行操作，以及导出面网格或体网格的结果。最后，点击Output CSV选项，指定相应的文件名和存储位置后即可导出结果的CSV文件。

图 4 Results工具选项窗口

2.ANSA中的结果映射

此章节以Smart小车外流场仿真的同一网格模型作为示例。

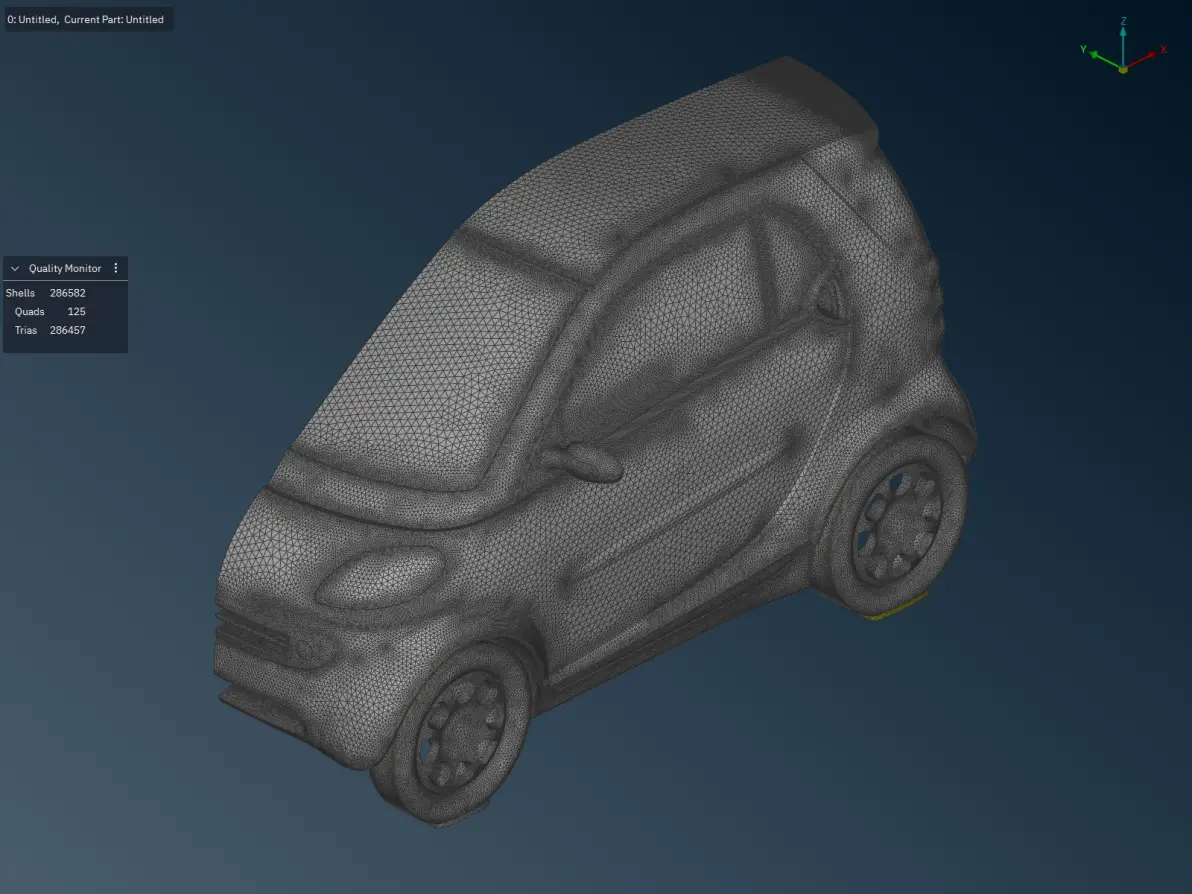

图 5 Smart小车外流场仿真网格模型

ANSA中的Map Results功能可以加载标量结果或矢量结果的 CSV 文件。当结果为标量时，其结果格式为：X，Y，Z（各方向的坐标值）和标量值。而结果为矢量时，其结果格式为：X，Y，Z（各方向的坐标值），和dx，dy，dz（各方向的矢量分量）。加载的结果会被映射到当前模型的网格上，并在ANSA中通过云图的方式进行显示。

在ANSA v25版本中，该工具位于CFD菜单栏下Results>Map Results。

图 6 ANSA v25版本中的Map Results工具

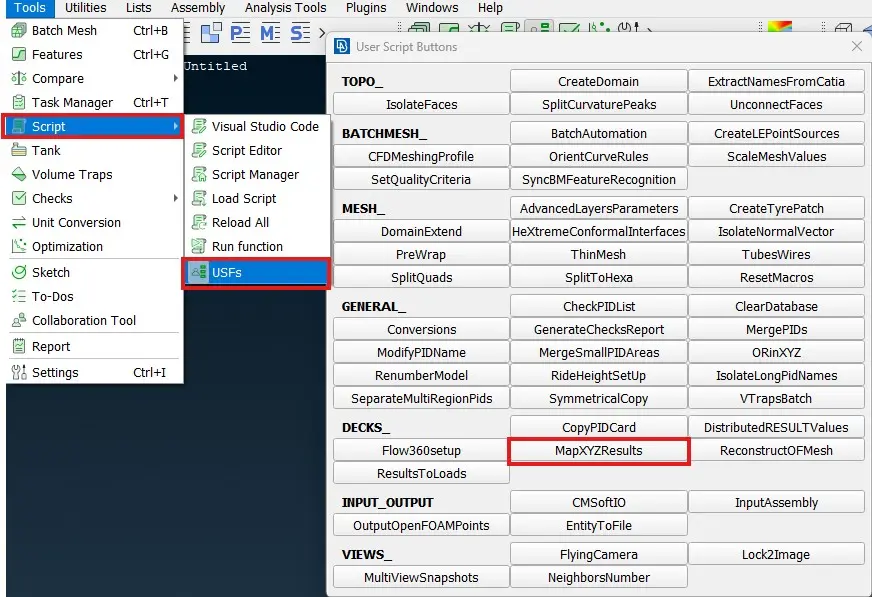

在v24版本中，用户需通过Tools>Script>USFs调出User Scripts Buttons，并点击MapXYZResults调用该工具。

图 7 ANSA v24版本中的MapXYZResults工具

以v25版本为例，该功能的选项窗口如下图所示。

图 8 Map Results工具选项窗口

在进行结果映射时，用户首先需要选择结果文件（通过META导出的CSV文件）所在路径，然后指定长度单位的缩放因子（例如：此处1000代表将输入文件的米转换为毫米输出）。随后，点击Select entities并在ANSA GUI窗口中选择将被映射结果的实体，最后点击Apply应用。如果点击Create Points，ANSA还将根据结果文件中的坐标点创建3D点，方便用户进行后续的自定义操作。

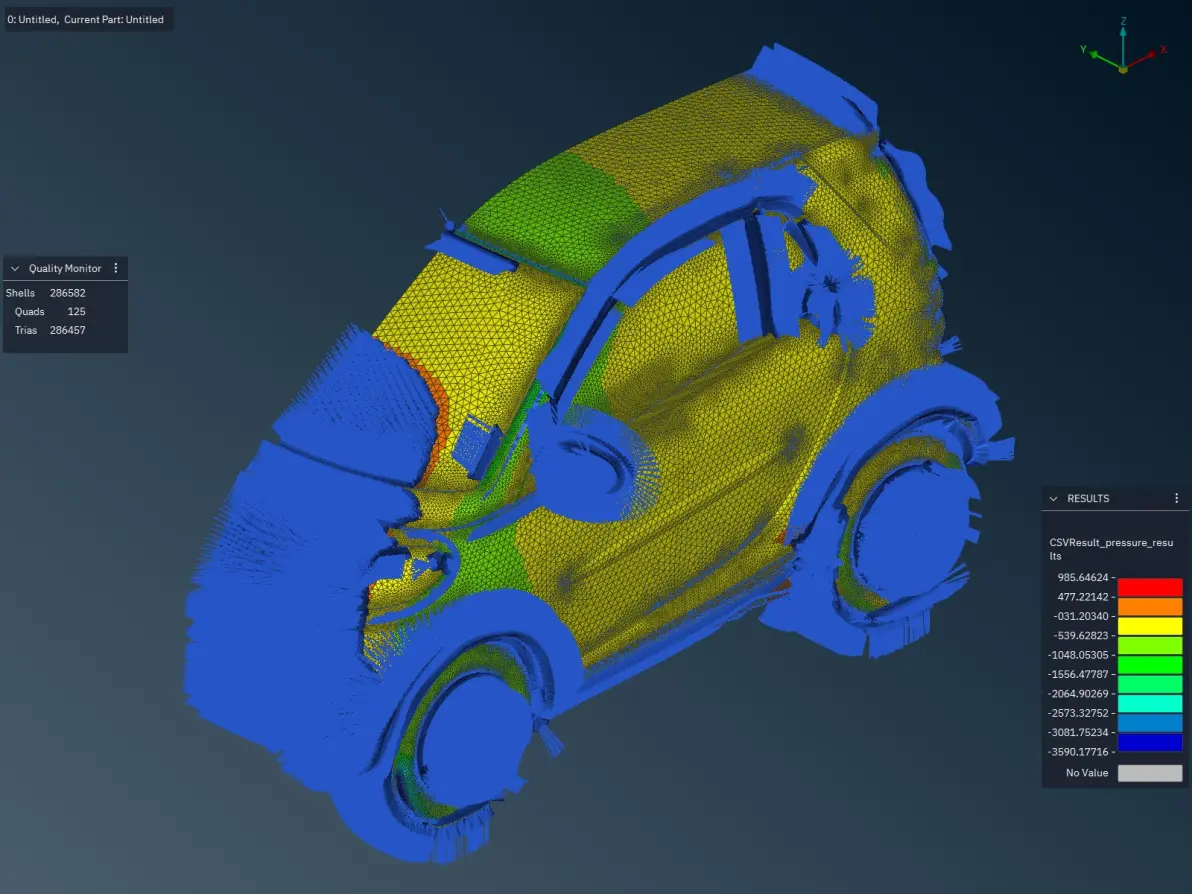

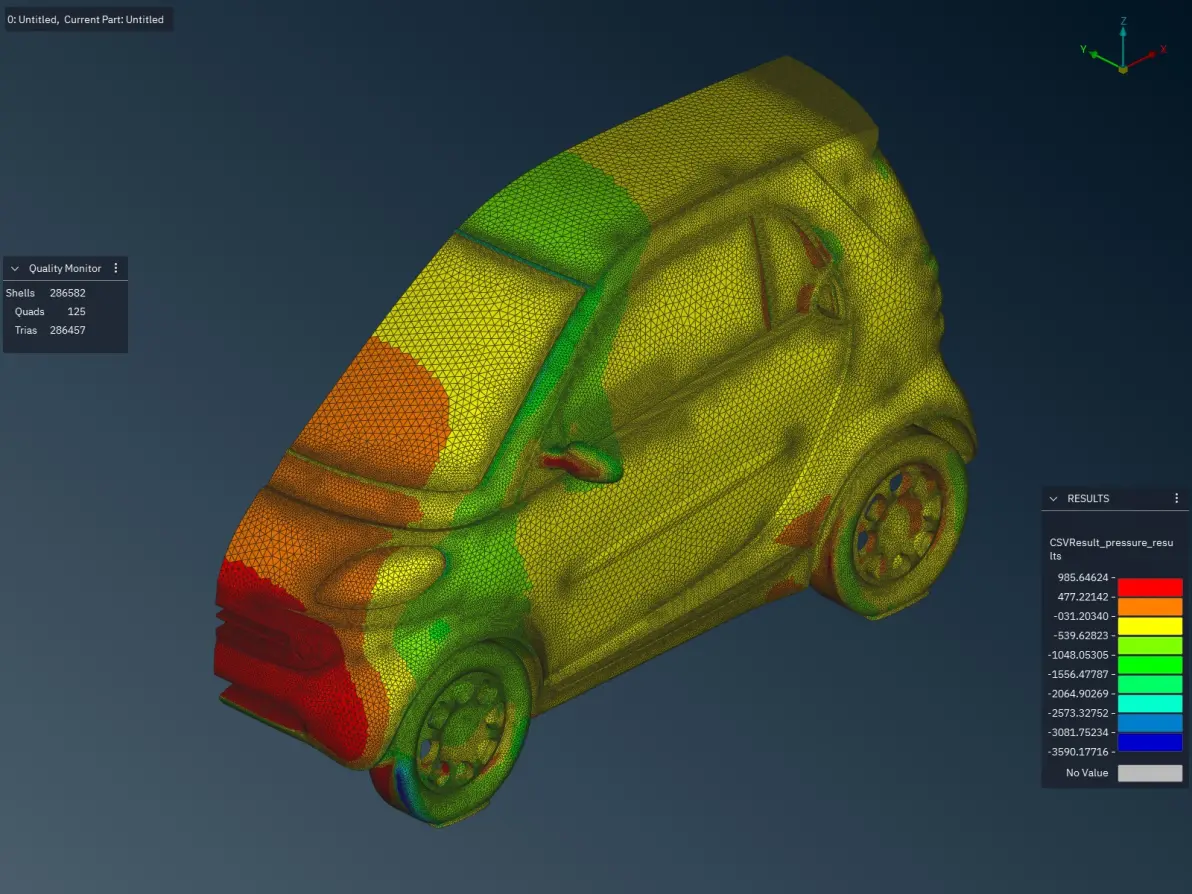

以压力场为例，映射完成后，用户可以直接在ANSA中查看结果。下图展示了ANSA和META中的结果对比。
